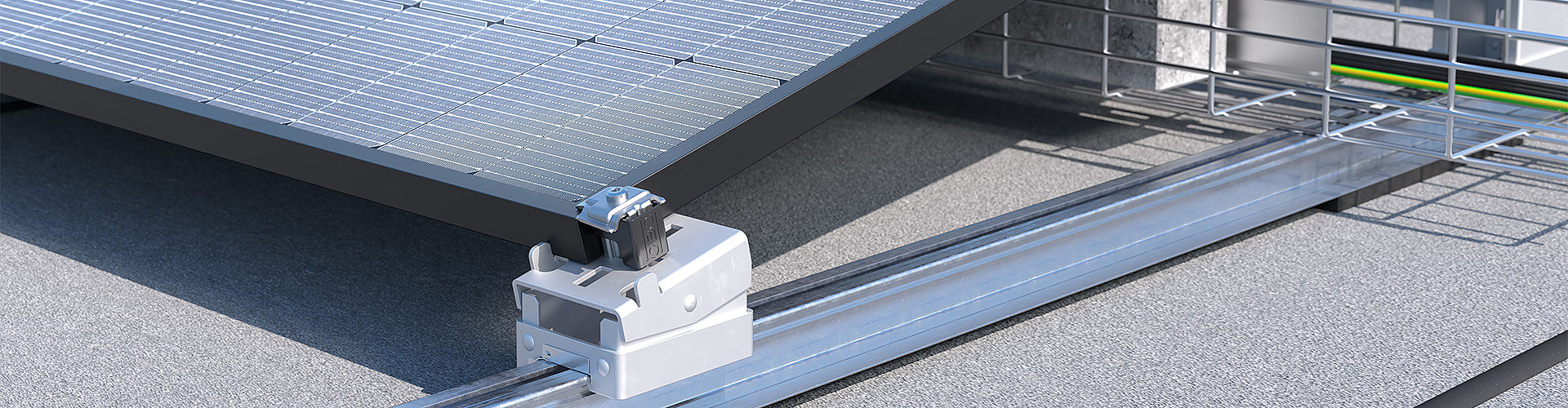

Magic PV Flat Basic

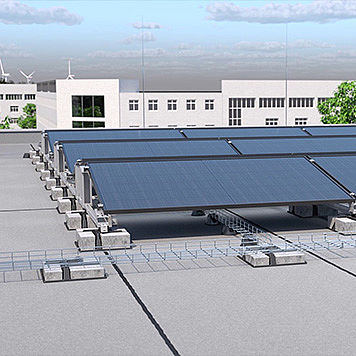

Z umístění FV systémů na ploché střechy vyplývá rozhodující výhoda: FV panely je možné namontovat nezávisle na stávající orientaci střechy. Ještě víc výhod nabízí náš systém Magic PV Flat Basic díky zjednodušenému portfoliu maximálně flexibilních produktů. Montážní systém pro FV soustavy na ploché střechy má dlouhou životnost, je vysoce zatížitelný a díky naklapávacímu spojení Magic se dá rychle instalovat bez použití šroubů nebo jiných nástrojů. Flexibilní hřebenová mezera umožňuje plynulé dimenzování soustavy. Magic PV Flat Basic se vyznačuje integrovaným systémem pro uložení kabelů a současné zatížení. To lze realizovat například prostřednictvím systémů mřížových žlabů.
Nové výrobky

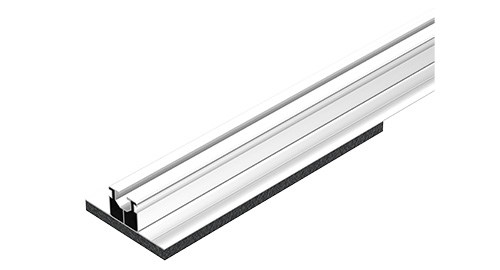

Nosný profil pro montáž FV panelů na ploché střechy
- Protiskluzový nosný profil pro bezpečnou montáž fotovoltaických panelů na ploché střechy
- Univerzálně použitelný a kompatibilní s krátkými i dlouhými podpěrami (STK a STL)
- Snadné rozšiřování díky šroubovému spojení více nosných profilů podélnou spojkou LV 35
- Stabilní a spolehlivý základ pro fotovoltaické systémy s dlouhou životností na plochých střechách

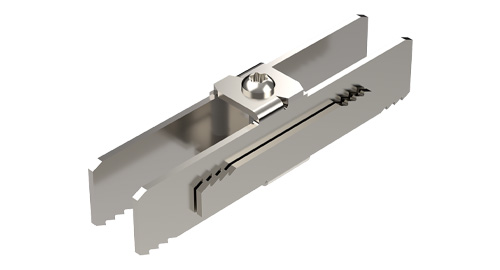

Podélná spojka pro nosný profil na ploché střechy
- Efektivní spojení nosných profilů TPF 35, ideální pro fotovoltaické soustavy na ploché střechy
- Jednoduchá montáž díky předinstalovanému šroubu M8 pro rychlé upevnění
- Pohodlná manipulace díky šroubovým spojům ovládaným standardním klíčem Torx 40
- Spolehlivé a robustní spojení pro maximální stabilitu nosných profilů

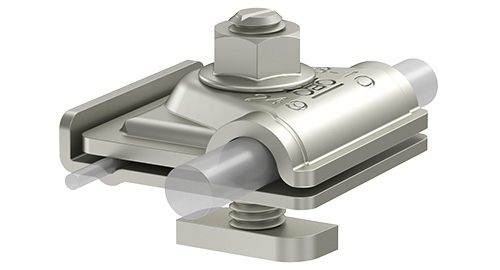

Univerzální uzemňovací svorka pro FV
- Předem namontovaná univerzální uzemňovací svorka
- Konstrukčně přesné uchycení uzemňovací svorky pomocí předem namontované kluzné matice v drážce příslušného nosného profilu
- Svod bleskových proudů do 100 kA
- Rychlá montáž díky integrovanému pružinovému mechanismu
- Pro upevnění kruhového vodiče Ø 8–10
- Pro upevnění plných a/nebo laněných vodičů 6–50 mm²
- Pro všechny profily s drážkou 10 mm. Optimální použití je zaručeno v kombinaci s nosným profilem OBO.
- Odpovídá požadavkům normy DIN EN 62561-1

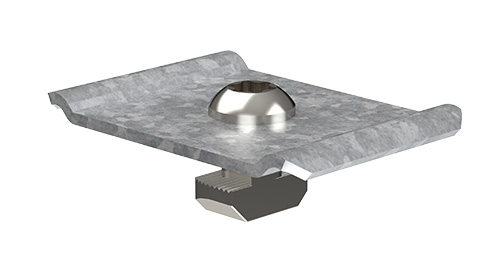

Upevňovací sada pro mřížový žlab, systém montáže FV panelů na ploché střechy
- Upevňovací sada pro bezpečnou montáž mřížových žlabů na nosné profily TPF 35
- Ideální pro systémy na ploché střechy a optimální pro systémy pro montáž FV soustav
- Vše v jedné sadě se svorkou, kluznou maticí a šroubem pro stabilní spojení
- Snadná montáž s rychlou a nekomplikovanou instalací pro maximální pevnost

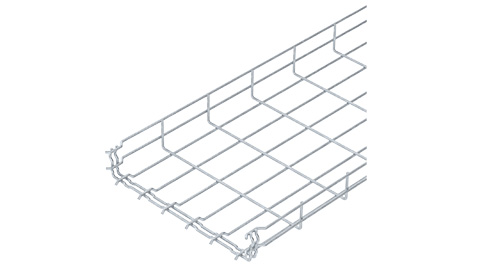

Mřížový žlab GR-Magic® 55
- Mřížový žlab s vytvarovanou spojkou pro snadnou a rychlou montáž
- Díky inteligentnímu násuvnému systému nejsou zapotřebí žádné další spojovací díly
- Ověřená bezpečnost podle směrnice VDE 0639, resp. normy ČSN IEC/EN 61537 z hlediska mechanických i elektrických hodnot
- Jednoduchá a osvědčená montáž jednotlivých mřížových žlabů s téměř nesčetnými možnostmi
- Maximální dostupnost s širokou škálou produktů, např. s různými rozměry a/nebo povrchy

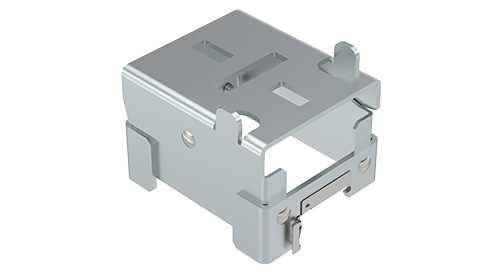

Krátká podpěra pro systémy na ploché střeše
- K instalaci montážní lišty nepotřebujete nástroje
- Plynulé nastavování v libovolné instalační poloze
- Pomocný dosedací jazýček pro montáž solárního panelu
- Vodorovný podélný prolis pro univerzální svorku jako standardní upevnění, resp. svislý podélný prolis, pokud se jedna montážní patka používá také jako mezilehlá podpěra
- V případě potřeby je možné použít jednu mezilehlou podpěru na každý panel
- Kompatibilní se všemi velikostmi panelů díky úhlové kloubové hlavě
- Dlouhá životnost díky vysoce kvalitním povrchovým úpravám

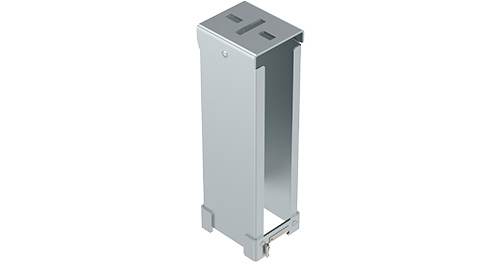

Dlouhá podpěra pro systémy na ploché střechy
- Dlouhá podpěra pro montáž FV panelů na ploché střechy v kombinaci s nosným profilem TP 45 a univerzální svorkou KLU
- Úhel sklonu až 15 stupňů pro optimální orientaci panelů
- Spolehlivé upevnění na nosný profil naklapnutím
- Instalace bez použití nářadí pro rychlou a snadnou montáž
- Kompatibilní s různými velikostmi panelů pro flexibilní použití
- Vysoká stabilita a dlouhá životnost díky robustní konstrukci

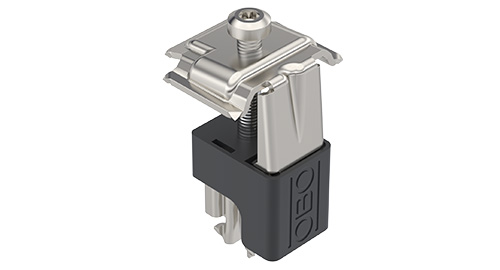

Univerzální svorka pro systémy na ploché/šikmé střechy
- Provedení bez povrchové úpravy pro optimální kombinaci s nosným profilem bez povrchové úpravy
- Rozsah upnutí pro upevnění panelu 30–50 mm
- Otočná o 90° po zaklapnutí do drážky montážní lišty
- Lze použít jako mezilehlou nebo koncovou svorku
- Speciální geometrie v rozích vrchního dílu pro vyrovnání potenciálů se solárním panelem
- Vnější plastový kryt vede vrchní díl a zabraňuje jeho nesprávnému otočení při montáži
- Vrchní díl zůstává až do konečného upevnění solárního panelu v horní poloze
- Možnost naklapnutí na příslušné montážní patky (systém na ploché střechy) a do drážky montážní lišty (systém na šikmé střechy)
- Plastové pouzdro slouží jako dosedací plocha pro odpovídající polohování panelů
- Dlouhá životnost díky použití vysoce kvalitní ušlechtilé oceli
