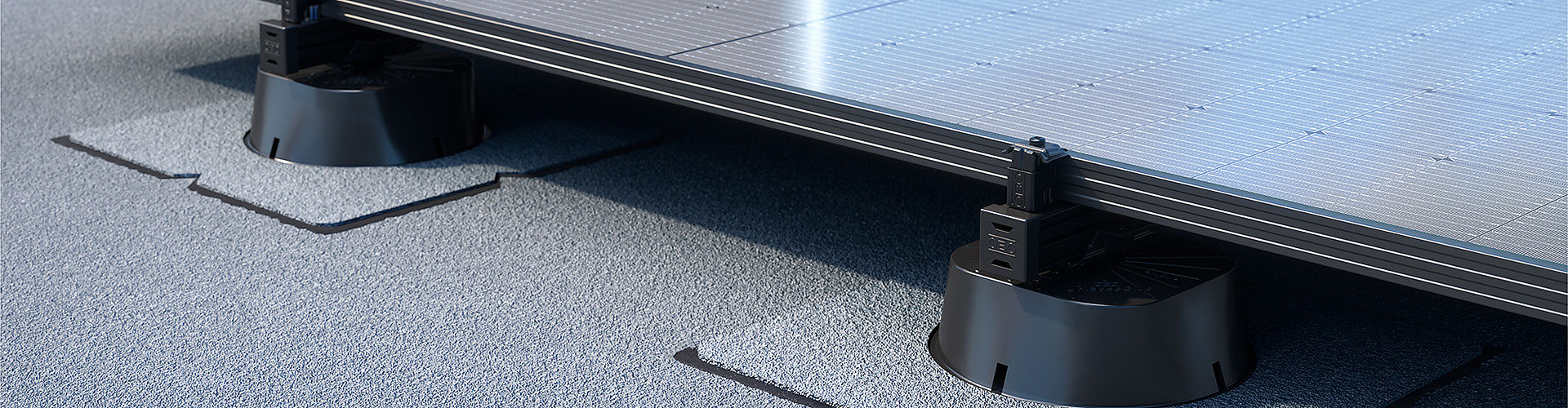

Magic PV Flat Glue
Univerzální podstavec Magic PV Flat Glue lze jako bezzátěžový montážní systém pro fotovoltaické panely použít na bitumenové hydroizolační vrstvě do maximálního sklonu 3° (odpovídá cca 5 %) a na plastových střešních fóliích do maximálního sklonu 10° (odpovídá cca 17 %). Použití na šikmých střechách se sklonem nad 5° je možné jen po konzultaci se společností OBO a po kontrole statiky. Montáž se provádí podle standardu OBO rovnoběžně se střechou. Po konzultaci se společností OBO je možné realizovat také konstrukci s podepřením. I v tomto případě je nejprve nutné zkontrolovat statiku. V případě specifických požadavků projektu vám naše technická kancelář ráda pomůže, podpoří vás při projektování a společně s vámi najde řešení, které vám bude vyhovovat.
Magic PV Flat Glue je vhodný pro bitumenové střešní pásy i střešní pásy s plastovou fólií (FPO). Instalace je jednoduchá a nekomplikovaná, univerzální podstavec se pomocí samostatně dodávané manžety bezproblémově svaří se stávající střešní izolací. V souladu se systémovou koncepcí OBO lze i Magic PV Flat Glue kombinovat s dalšími výrobky OBO, například s adaptérem pro montáž mřížových žlabů.
Nové výrobky

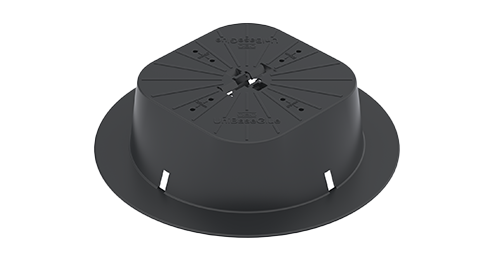

Univerzální podstavec Magic PV Flat Glue k přilepení
- Vysoce kvalitní plast typu ASA zaručuje maximální životnost ve venkovním prostředí
- Lze použít také jako instalační systém pro volitelný kabelový management v rámci FV systému
- Snadná instalace: Pomocí manžety se bezproblémově svaří se střešní izolací
- Lze použít také jako řešení pro kabelový management ve fotovoltaických systémech
- Řešení bez protizávaží pro všechny ploché střechy s max. sklonem 5°, vhodný pro bitumenové střešní pásy i střešní pásy s plastovou fólií
Koncová krytka pro nosný profil
- Černé provedení pro dokonalé a estetické přizpůsobení příslušnému černému nosnému profilu
- Integrované děrování umožňuje odtok vody a zabraňuje tak jejímu hromadění v nosném profilu
- Estetické zakončení nosného profilu: umožňuje zakrýt například nevzhledné řezné hrany
Nosný profil pro systémy na ploché/šikmé střechy
- Provedení bez povrchové úpravy pro všechny střechy bez zvýšených požadavků na vzhled
- Oboustranné drážky o šířce 10 mm pro kluzné matice, univerzální anebo uzemňovací svorku
- Další boční drážky například pro podélné anebo křížové spojky
Adaptér pro nosný profil TP 45
- Montáž adaptéru s univerzálním podstavcem bez použití nástrojů
- Montáž montážní lišty s adaptérem bez použití nástrojů
- Integrovaná protiskluzová dosedací plocha
- Demontáž montážního profilu bez použití nástrojů
- Snadné vyrovnání montážního profilu
Univerzální svorka pro systémy na ploché/šikmé střechy
- Provedení bez povrchové úpravy pro optimální kombinaci s nosným profilem bez povrchové úpravy
- Rozsah upnutí pro upevnění panelu 30–50 mm
- Otočná o 90° po zaklapnutí do drážky montážní lišty
- Lze použít jako mezilehlou nebo koncovou svorku
- Speciální geometrie v rozích vrchního dílu pro vyrovnání potenciálů se solárním panelem
- Vnější plastový kryt vede vrchní díl a zabraňuje jeho nesprávnému otočení při montáži.
- Vrchní díl zůstává až do konečného upevnění solárního panelu v horní poloze.
- Možnost naklapnutí na příslušné montážní patky (systém na ploché střechy) a do drážky montážní lišty (systém na šikmé střechy)
- Plastové pouzdro slouží jako dosedací plocha pro odpovídající polohování panelů
- Dlouhá životnost díky použití vysoce kvalitní ušlechtilé oceli.

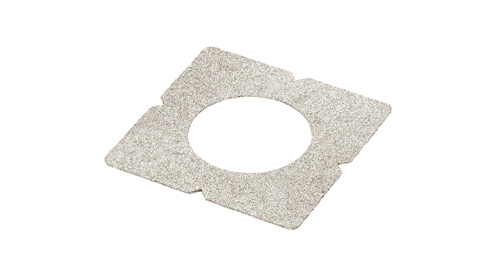

Upevňovací manžeta UniBase Glue, bitumenová
- Upevňovací manžeta z bitumenu pro přilepení univerzálního podstavce UniBase Glue.
- Vhodná pro ploché střechy s bitumenovou izolací.
- Použitelná na střechách se sklonem maximálně 3
Ke stažení
Projektování FV systémů nikdy nebylo snadnější: Jsme tu pro vás
Zářné vyhlídky
Nabízíme vám nejen inovativní montážní systémy pro váš FV systém, ale také vám pomůžeme s projektováním. Náš zákaznický servis najde spolu s vámi to pravé individuální řešení Magic PV Solution® pro vaše potřeby.
