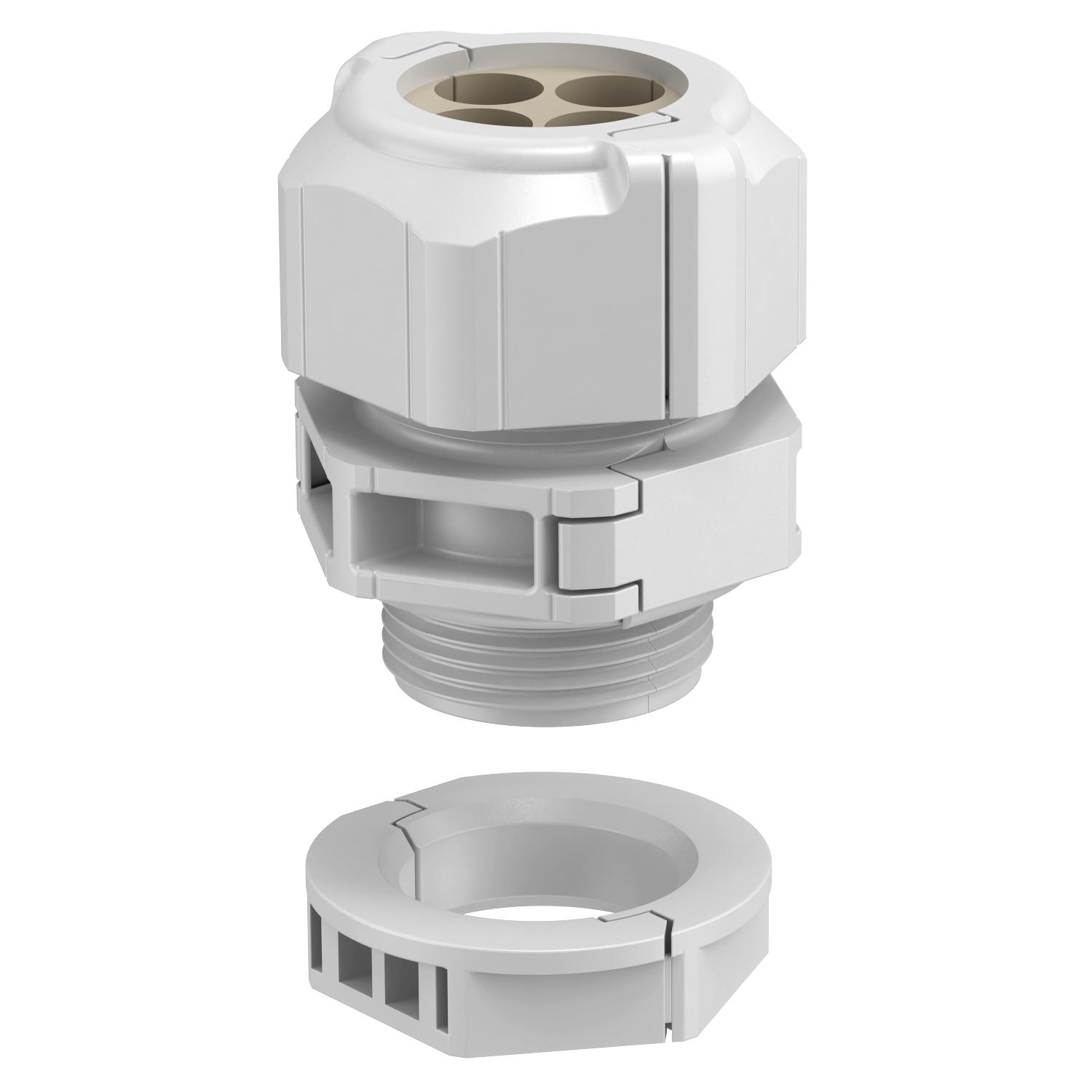

Dělitelná kabelová vývodka, těsnicí vložka, vícenásobná, světle šedá
Obj. č. 2024930 | EAN 4012196536887
- Popis výrobku
-
Popis výrobkuDělitelná vývodka V-TEC TB.. zaručuje stejně jako všechny ostatní kabelové vývodky V-TEC spolehlivé utěsnění kabelů. Dělitelná kabelová vývodka umožňuje rychle a bezproblémově nainstalovat například kabely osazené konektory nebo funkční kabely.
Vývodka V-TEC TB je nepřekonatelná i při dovybavování stávající instalace a také při použití k opravám – lze ji instalovat bez demontáže předem namontovaných kabelů a bez přerušení výroby.
Sada šroubového spoje sestává ze šroubení, kloboučkové matice a těsnění, součástí dodávky je samozřejmě i dělená pojistná matice.
Další vícenásobné těsnicí vložky na dotázání.
Těsnicí vložky jsou určeny k protažení několika kabelů jednou vývodkou. V závislosti na aplikaci se uváděné průměry vrtaného otvoru při dotažení kabelové vývodky zmenšují o 1–2 mm.
Jako ideální pomůcka se nabízejí kleště na pístní kroužky, jimiž lze rozevřít těsnicí vložku. Vkládání jednotlivých kabelů je díky tomu snadné a rychlé.
-
- Technické údaje
-
Technické údaje
Barva Světle šedá Bez obsahu halogenů Ano Dělitelná vývodka Ano Délka závitu 11 mm Druh těsnění Těsnící kroužek Druh závitu metrický Jmenovitá velikost závitu 25 Kabelová vývodka pro ploché kabely Ne Materiál Polykarbonát Možnost odlehčení tahu Ano Nárazuvzdorný Ano Nestabilní točivý moment 4 Nm Ochrana proti ohybu Ne ochrana proti výbuchu Ne odolné proti šíření plamene podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C Počet vývodů 4 Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení Přímé Rozměr M25 Rozměr šestihranu přes hrany 35 mm Rozměr E1 (mm) 39 mm Rozměr E2 34,5 mm S pojistnou maticí Ano Stoupání závitu 1,5 mm Stupeň krytí IP67 Teplotní rozsah použití, max. 80 °C Teplotní rozsah použití, min. -20 °C Velikost klíče 1 35 mm Velikost klíče 2 31 mm Vícenásobná těsnicí vložka Ano Závit M25 x 1,5 Zpevněno skelnými vlákny Ne Rozměry

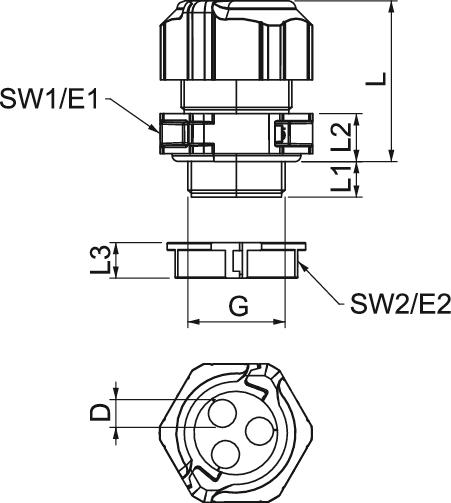

Délka 35 mm Rozměr G M25x1,5 mm Rozměr L max. 40 mm Rozměr L min. 31,5 mm Rozměr L1 11 mm Rozměr L2 10 mm Rozměr L3 9 mm Rozměr D 6 mm Rozměr L 41 mm Šířka 38,5 mm Výška 50 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 0,1329 kg CO2e / 1 Kus CO₂ Footprint (GWP) 0,1329 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 - Všechny typy
-
Všechny typy
- Ke stažení
-
Datový list V-TEC TB25 4x6 / 2024930 , 0.24MB , pdfEU prohlášení o shodě V-TEC TB25 4x6 / 2024930 , 0.13MB , pdfREACH Prohlášení o shodě V-TEC TB25 4x6 / 2024930 , 0.12MB , pdfRoHS Prohlášení o shodě V-TEC TB25 4x6 / 2024930 , 0.12MB , pdfNávod k montáži Návod k montáži V-TEC TB , 1.34MB , pdf
