Poznámka: Výroba tohoto výrobku bude ukončena.
Náhradu naleznete zde: 6036340 / Oblouk 45°, bočnice 110 FT

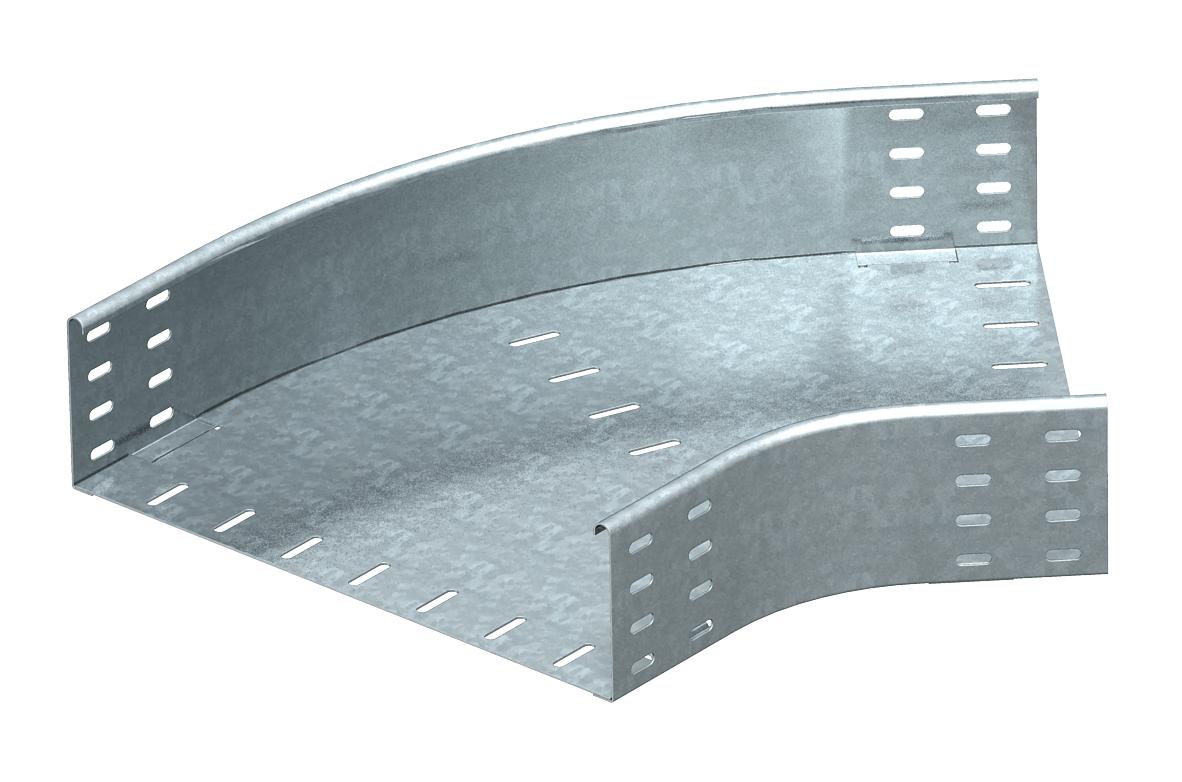

45° oblouk 110 FT
Obj. č. 7068557 | EAN 4012196225675
- Popis výrobku
-
Popis výrobkuOblouk 45°, horizontální, pro všechny typy kabelových žlabů s výškou bočnice 110 mm.
Upevňovací materiál je třeba objednat zvlášť.
-
- Technické údaje
-
Technické údaje
Děrování bočnice Ne Druh spojky kabelového nosného systému šroubovaný Materiál Ocel Montážní děrování ve dně Ne Nerezová ocel, mořená Ne Odbočení (úhel) 45° Odpovídá požadavkům ROHS Ano Povrch žárově zinkováno ponorem Provedení pro velká rozpětí Ne Provedení spojky bez spojky Rozměr 110x550 Rozmístění otvorů NATO Ne Zachování funkčnosti Ne Změna směru vodorovný Rozměry
Rozměr B 550 mm Rozměr R 150 mm Šířka 22 in Šířka 550 mm Výška 110 mm Výška 4 in - Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
Datový list RB 45 155 FT / 7068557 , 0.18MB , pdfEU prohlášení o shodě RB 45 155 FT / 7068557 , 0.13MB , pdfREACH Prohlášení o shodě RB 45 155 FT / 7068557 , 0.12MB , pdfRoHS Prohlášení o shodě RB 45 155 FT / 7068557 , 0.12MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
