Poznámka: Výroba tohoto výrobku bude ukončena.
Náhradu naleznete zde: 6036234 / Oblouk 45°, bočnice 85 FT

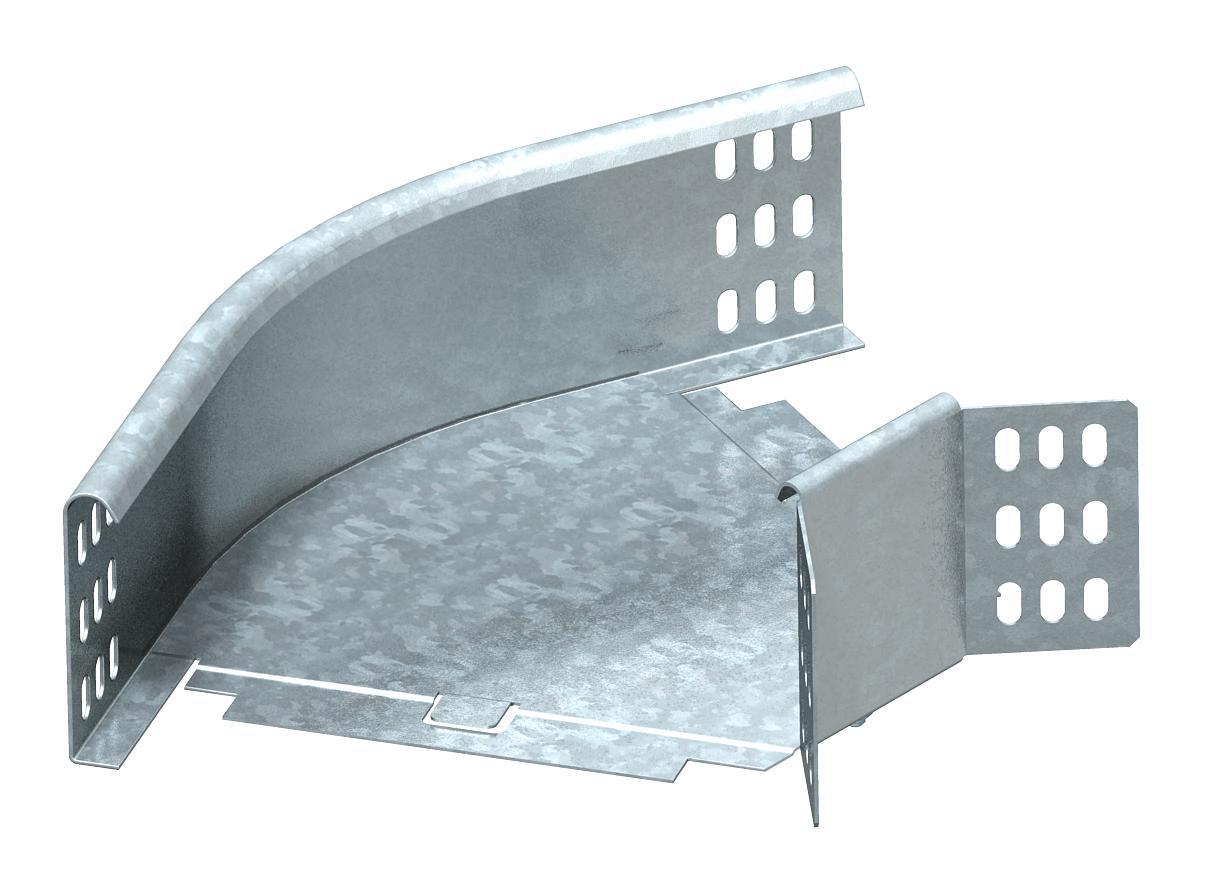

45° oblouk 85 FT
Obj. č. 7067313 | EAN 4012196991228
- Popis výrobku
-
Popis výrobkuOblouk 45°, horizontální, pro všechny typy kabelových žlabů s výškou bočnice 85 mm.
Díl je dodáván nesmontovaný. Úhlové spojky WKV 85 jsou určeny pro úhly 90° a lze je upravit na 45°.
Včetně příslušného upevňovacího materiálu.
-
- Technické údaje
-
Technické údaje
Děrování bočnice Ne Druh spojky kabelového nosného systému šroubovaný Materiál Ocel Montážní děrování ve dně Ne Nerezová ocel, mořená Ne Odbočení (úhel) 45° Povrch žárově zinkováno ponorem Provedení pro velká rozpětí Ne Provedení spojky Dodávaná spojka Rozměr 85x300 Rozmístění otvorů NATO Ne Tloušťka plechu 1 mm Zachování funkčnosti Ne Změna směru vodorovný Rozměry
Rozměr B 300 mm Rozměr R 50 mm Šířka 12 in Šířka 300 mm Výška 85 mm Výška 3 in - Všechny typy
- Ke stažení
-
Datový list RB 45 830 FT / 7067313 , 0.19MB , pdfEU prohlášení o shodě RB 45 830 FT / 7067313 , 0.13MB , pdfREACH Prohlášení o shodě RB 45 830 FT / 7067313 , 0.12MB , pdfRoHS Prohlášení o shodě RB 45 830 FT / 7067313 , 0.12MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
