Poznámka: Výroba tohoto výrobku bude ukončena.
90° oblouk 60 A2
Obj. č. 7134266 | EAN 4012196254835
- Popis výrobku
-

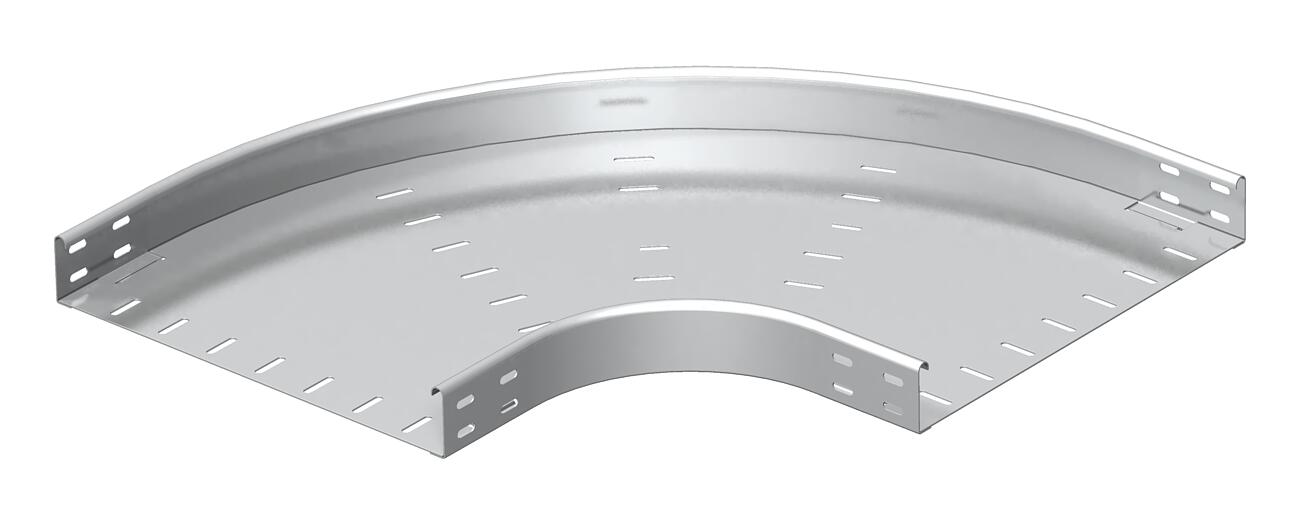

Popis výrobkuOblouk 90°, horizontální a neděrovaný, pro všechny typy kabelových žlabů s výškou bočnice 60 mm.
Tvarový díl v kruhovém provedení. Vnitřní poloměr tvarového dílu je 150 mm.
Upevňovací materiál je třeba objednat zvlášť.
-
- Technické údaje
-
Technické údaje
Děrování bočnice Ne Druh spojky kabelového nosného systému šroubovaný Materiál Nerez ocel, materiál 1.4307 Montážní děrování ve dně Ne Nerezová ocel, mořená Ne Odbočení (úhel) 90° Povrch Holé, dodatečně ošetřeno Provedení pro velká rozpětí Ne Provedení spojky bez spojky Rozměr 60x600 Rozmístění otvorů NATO Ne Tloušťka plechu 1,5 mm Zachování funkčnosti Ne Změna směru vodorovný Rozměry

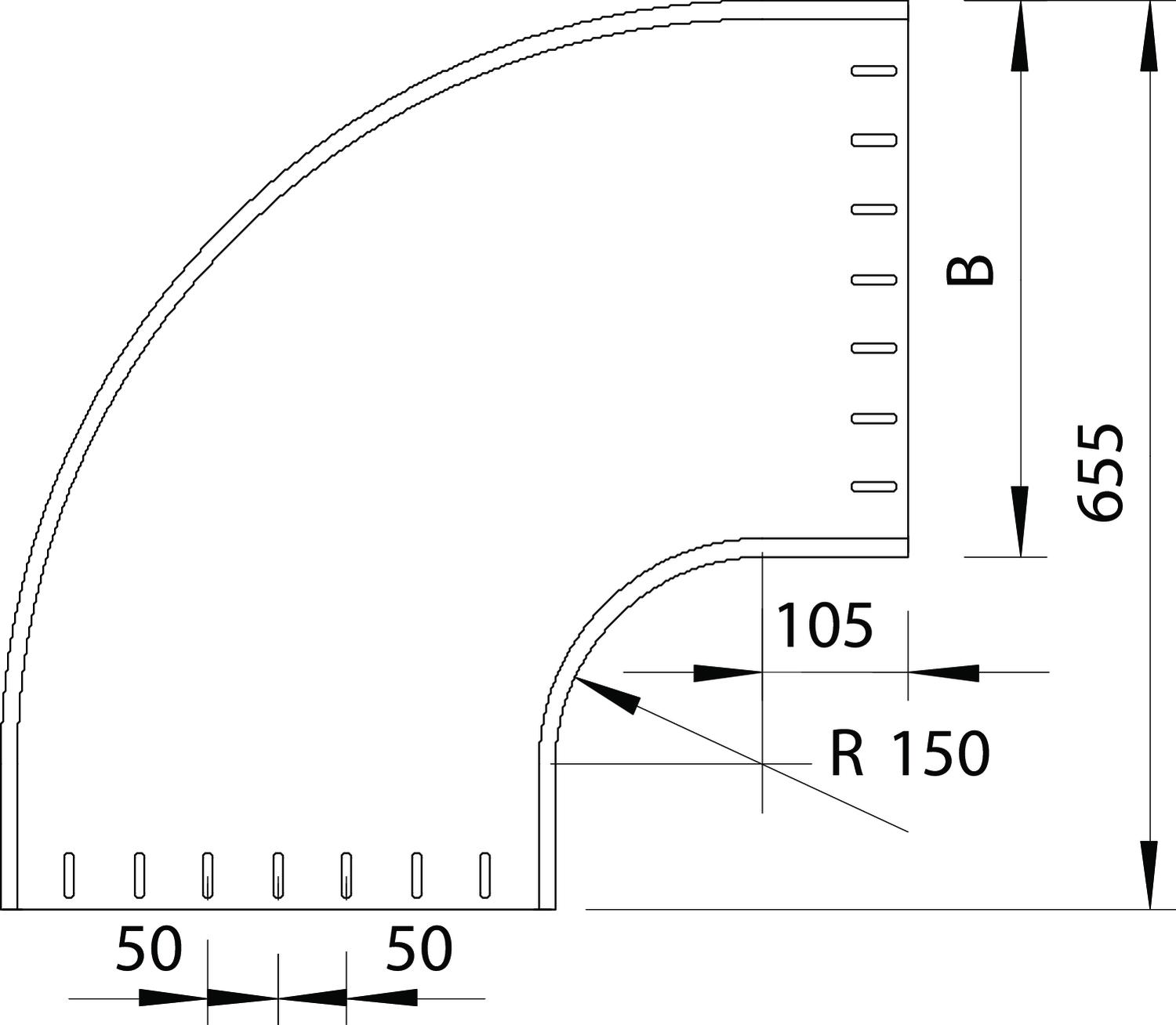

Rozměr B 600 mm Rozměr R 150 mm Šířka 24 in Šířka 600 mm Výška 60 mm Výška 2 in - Všechny typy
- Ke stažení
-
Datový list RBU 90 660 A2 / 7134266 , 0.16MB , pdfEU prohlášení o shodě RBU 90 660 A2 / 7134266 , 0.13MB , pdfREACH Prohlášení o shodě RBU 90 660 A2 / 7134266 , 0.12MB , pdfRoHS Prohlášení o shodě RBU 90 660 A2 / 7134266 , 0.12MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
