FireBox T160 s násuvnými těsnicími průchodkami, 1 držák pojistek 176x135x67 | 12 | IP66 | pastelová oranžová; RAL 2003

FireBox T160 s násuvnými těsnicími průchodkami, 1 držák pojistek

Obj. č. 7205754 | EAN 4012196812318

Obj. č. / Typ

Vnitřní rozměry

Počet vstupů

Stupeň krytí	IP66

Barva	pastelová oranžová; RAL 2003

Popis výrobku

Popis výrobku

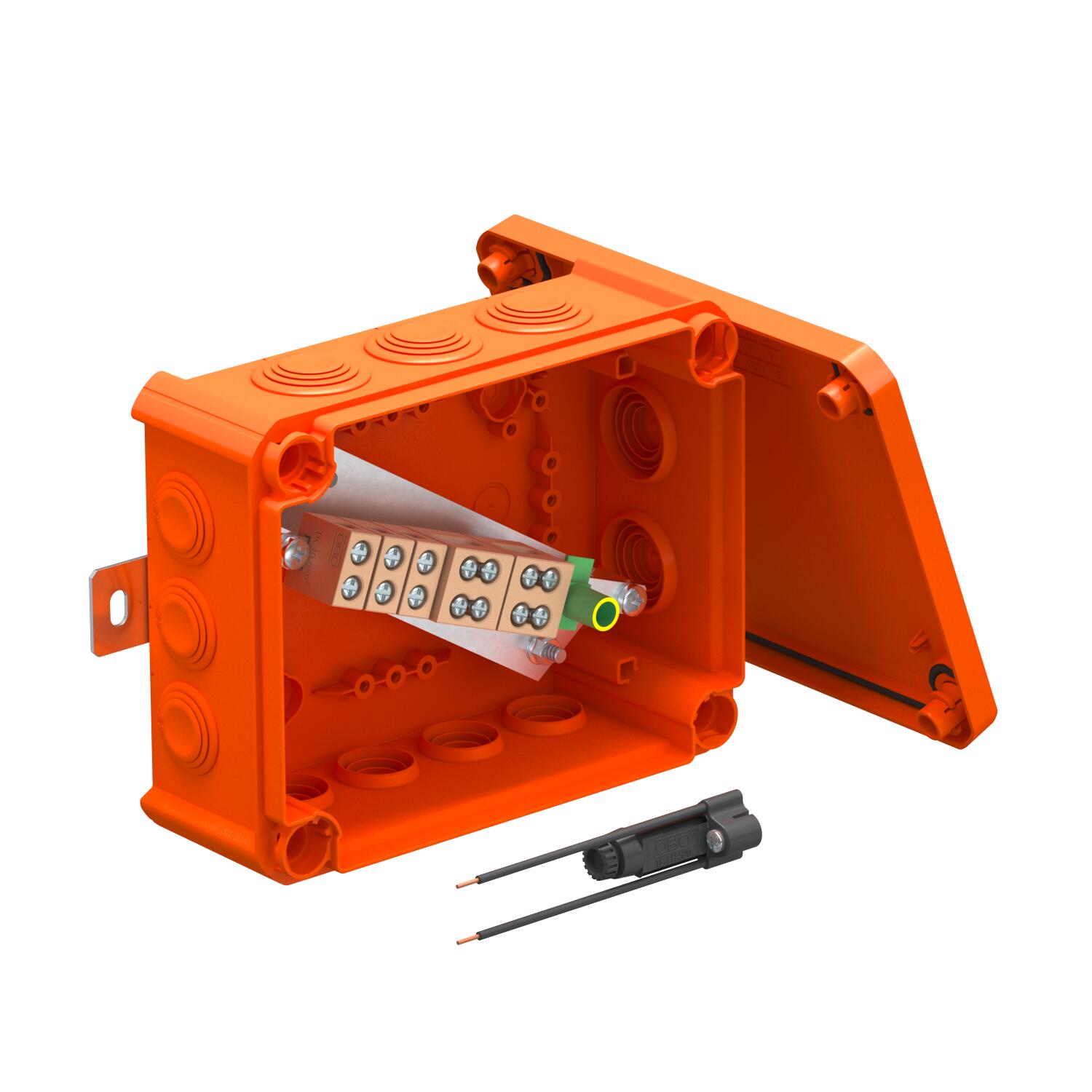

Odbočná krabice s držákem pojistek a měkkým násuvným těsněním. Dostatečný zapojovací prostor díky úhlopříčně umístěné přípojné jednotce s kompletně předmontovanými keramickými svorkami odolnými proti vysokým teplotám. Zelenožlutě označená ochranná svorka Upevnění k dobře přístupným vnějším jazýčkům. Schválená pro zachování elektrické funkčnosti kabelových zařízení podle DIN 4102-12, resp. ČSN 73 0895 s třídou až E90, resp. P90-R. Keramické svorky jsou testovány podle normy EN 60998-2-1:2004.

Včetně 2 šroubových kotev MMSplus P 6x35

Technické údaje

Technické údaje

Barva	pastelová oranžová; RAL 2003
Bez obsahu halogenů	Ano
Druh průchodky pouzdra	Stupňovitá membrána s možností odříznutí
Dvojité svorky	2
Jednotlivá svorka	3
Jmenovité izolační napětí Ui	690 V
Jmenovité napětí	660 V
Jmenovitý průřez, max.	10 mm²
Jmenovitý průřez, min.	4 mm²
Materiál	Polypropylén
Možnost řazení	Ne
Nárazuvzdorný	Ne
Ochranná svorka	1
Odolné proti povětrnostním vlivům	Ne
Osazení	Svorka
Plombovatelné	Ne

Počet svorek	6
Počet vstupů	12
Pro prostředí s nebezpečím výbuchu plynu	bez
Pro prostředí s nebezpečím výbuchu prachu	bez
Pro zónu prostředí s nebezpečím výbuchu	bez
Provedení zkoušené pro prostředí s nebezpečím výbuchu	Ne
Rozměr	190x150x77
S víčkem	Ano
Se stíněním	Ne
Stupeň krytí	IP66
Transparentní víko	Ne
Tvar	Hranaté
Upevnění víka	šroubovaný
Vrchní díl	netransparentní
Vstup zezadu	Ne
Zachování funkčnosti	E 90

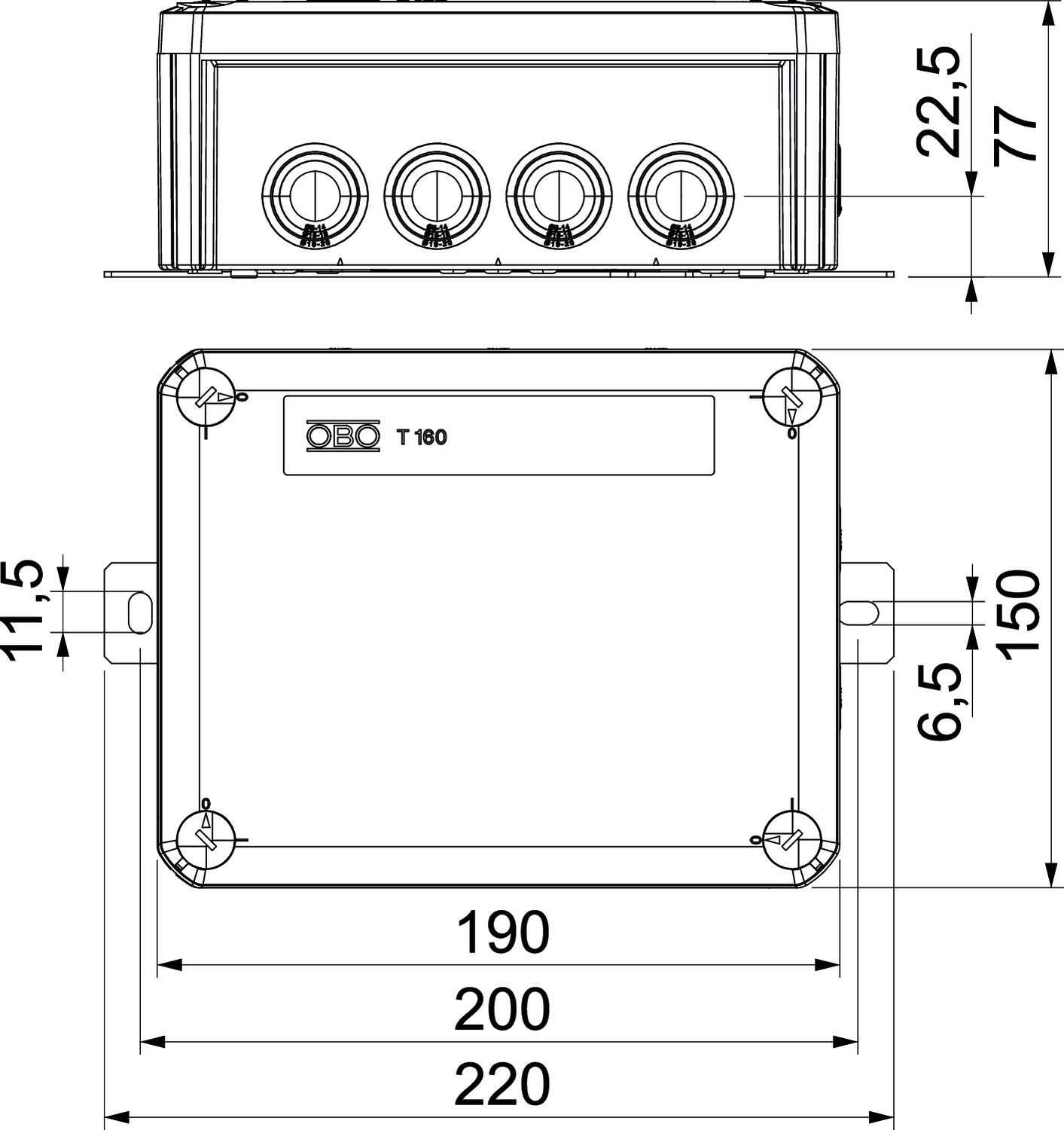

Rozměry

Délka	190 mm
Rozměr H	77 mm
Rozměr L1	200 mm
Rozměr L2	220 mm
Rozměr B	150 mm

Rozměr L	190 mm
Šířka	150 mm
Vnitřní rozměry	176x135x67 mm
Výška	77 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	2,4604 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	2,4604 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Množství
Declared Unit Quantity (LCA)	1

Všechny typy

Všechny typy

Typ	Vnitřní rozměry	Počet vstupů	Stupeň krytí	Barva	Obj. č.	Množství	Nejm. prod. jedn.
T100ED 06AF	136x102x57 mm	10	IP66	pastelová oranžová; RAL 2003	7205752	Kus	1 Kus
T160ED 10AF	176x135x67 mm	12	IP66	pastelová oranžová; RAL 2003	7205754	Kus	1 Kus
T250ED 16AF	225x173x86 mm	-	IP66	pastelová oranžová; RAL 2003	7205756	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Držák pojistek pro FireBox řady T	TE-FH 520	7205570	Kus	1 Kus
Keramická svorka, jednoduchá	TK 10	7205704	Kus	5 Kus
Keramická svorka, dvojitá	TK 10-2	7205705	Kus	5 Kus
Násuvné těsnění pro FireBox řady T	EDK 25 OR	7205675	Kus	10 Kus
Násuvné těsnění pro FireBox řady T	EDK 32 OR	7205677	Kus	10 Kus
Identifikační štítek pro kabelovou trasu	KS-E DE	7205423	Kus	10 Kus

Montážní příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Montážní deska pro FireBox řady T, přední strana	MP-T6-F	7205790	Kus	1 Kus
Montážní deska pro FireBox řady T, zadní strana	MP-T6-B	7205792	Kus	1 Kus
