Hliníková spojka, se závitem 18,5 | 16 | M16x1,5
morepic-1 morepic-2

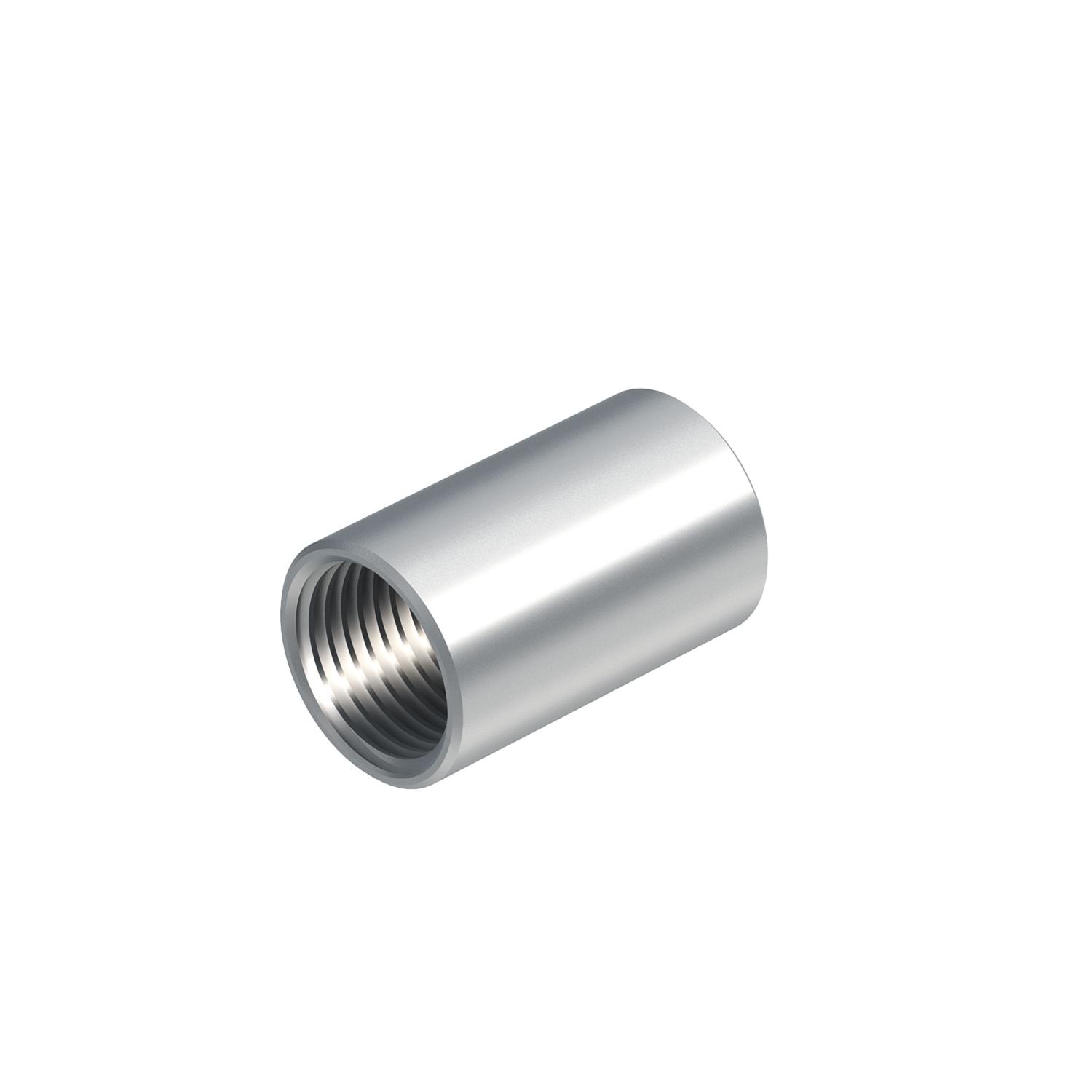

Hliníková spojka, se závitem

Obj. č. 2046052 | EAN 4012195926252

Popis výrobku
Popis výrobku
Díl příslušenství: trubková spojka se závitem dle EN 60423, pro spojení mezi elektroinstalačními trubkami a 90° oblouky.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Německo
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • Závit metrický
Technické údaje

Technické údaje

Bez obsahu halogenů Ne
Dvoudílný Ne
Kartáčovaný povrch Ne
Leštěný povrch Ne
Materiál Hliník
Odpovídá požadavkům ROHS Ano
Pro průměr trubky 16 mm
Produktová řada Kovové trubky
Provedení Závit
Rozměr M16x1,5
S inspekčním otvorem a víkem Ne
Teplotní rozsah použití, max. 250 °C
Teplotní rozsah použití, min. -45 °C
Velikost 16
Závit M16x1,5

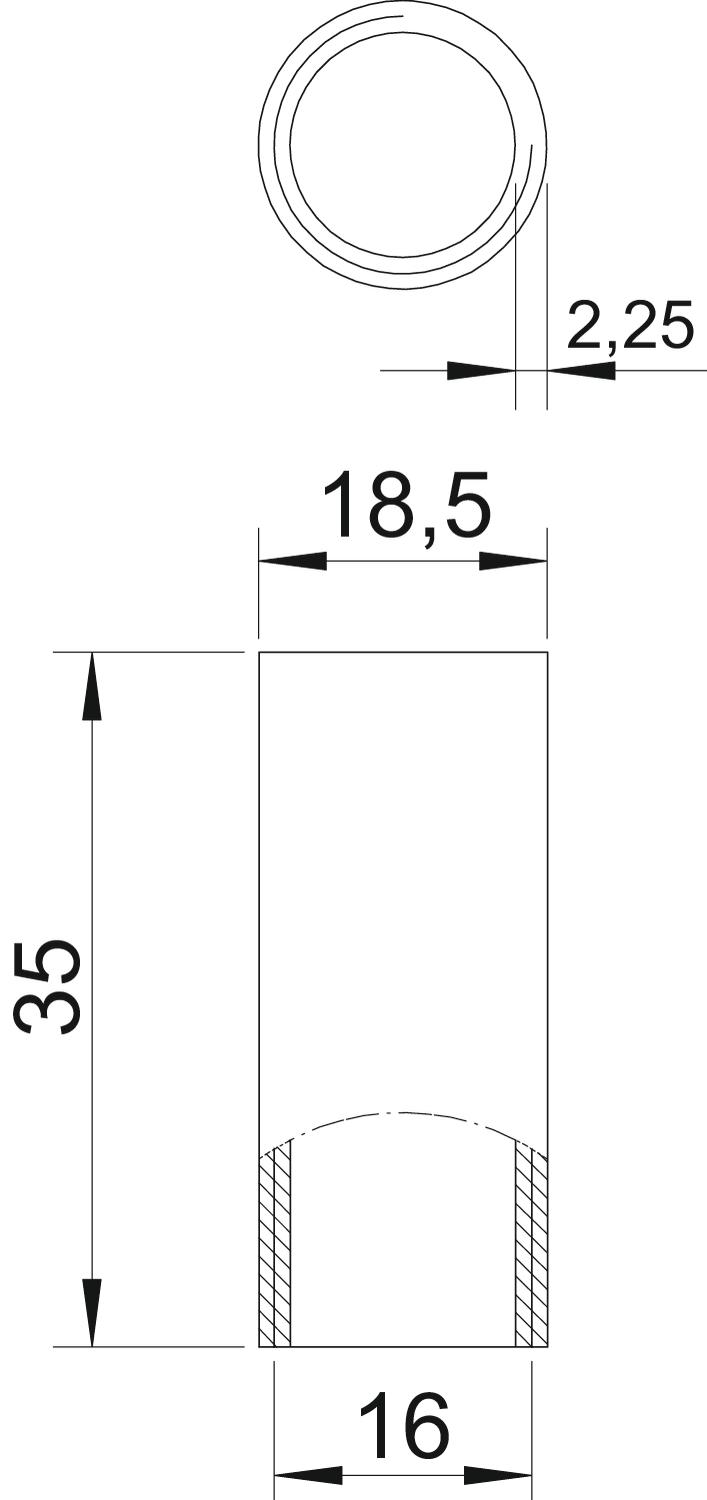

Rozměry

Délka 35 mm
Rozměr m (mm) M16
Rozměr d 16 mm
Rozměr D 18,5 mm
Rozměr L 35 mm
Rozměr t 2,25 mm
Všechny typy

Všechny typy

Typ Rozměr D Rozměr d Závit Obj. č. Množství Nejm. prod. jedn.
SVM16W ALU 18,5 mm 16 mm M16x1,5 2046052
50 Kus
SVM20W ALU 22,5 mm 20 mm M20x1,5 2046053
50 Kus
SVM25W ALU 28 mm 25 mm M25x1,5 2046054
50 Kus
SVM32W ALU 35 mm 32 mm M32x1,5 2046055
50 Kus
SVM40W ALU 43,5 mm 40 mm M40x1,5 2046056
20 Kus
SVM50W ALU 53,5 mm 50 mm M50x1,5 2046057
20 Kus
SVM63W ALU 66,5 mm 63 mm M63x1,5 2046058
20 Kus
