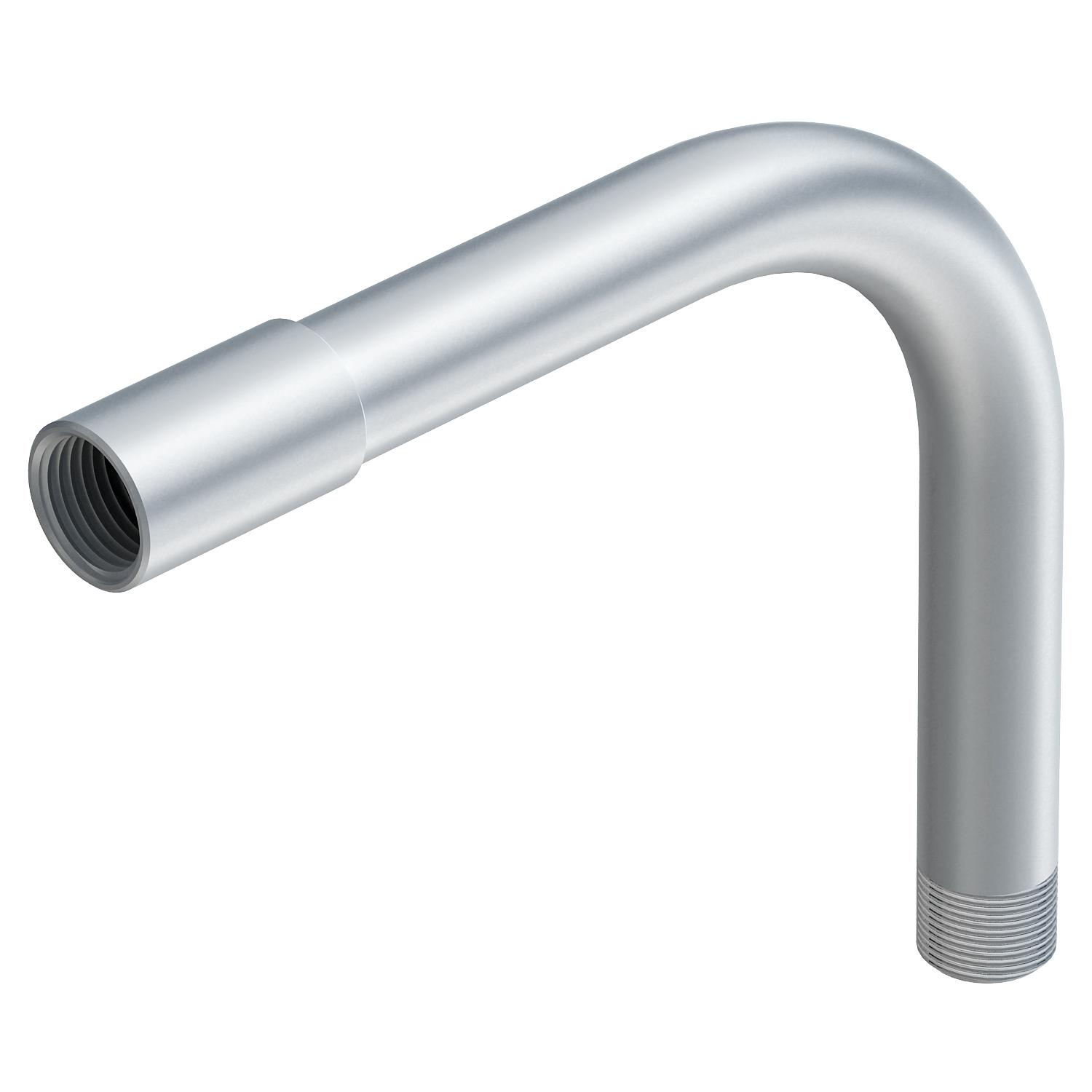

Hliníkový trubkový oblouk, se závitem
Obj. č. 2046042 | EAN 4012195926184
- Popis výrobku
-
Popis výrobkuOblouk 90° pro elektroinstalační trubky dle EN 61386-1 se závitovými konci dle ČSN EN 60423. S vnitřní stěnou bez otřepů.
Na každý trubkový oblouk je již našroubovaná spojka.
-
- Technické údaje
-
Technické údaje
Bez obsahu halogenů Ne Dvoudílný Ne Flexibilita Ne Kartáčovaný povrch Ne Leštěný povrch Ne Materiál Hliník Pro jmenovitý průměr trubky 16 mm Provedení Závit Rozměr M16x1,5 Se spojkou Ano S inspekčním otvorem a víkem Ne Teplotní rozsah použití, max. 250 °C Teplotní rozsah použití, min. -45 °C Úhel oblouku 90 ° Závit M16x1,5 Rozměry

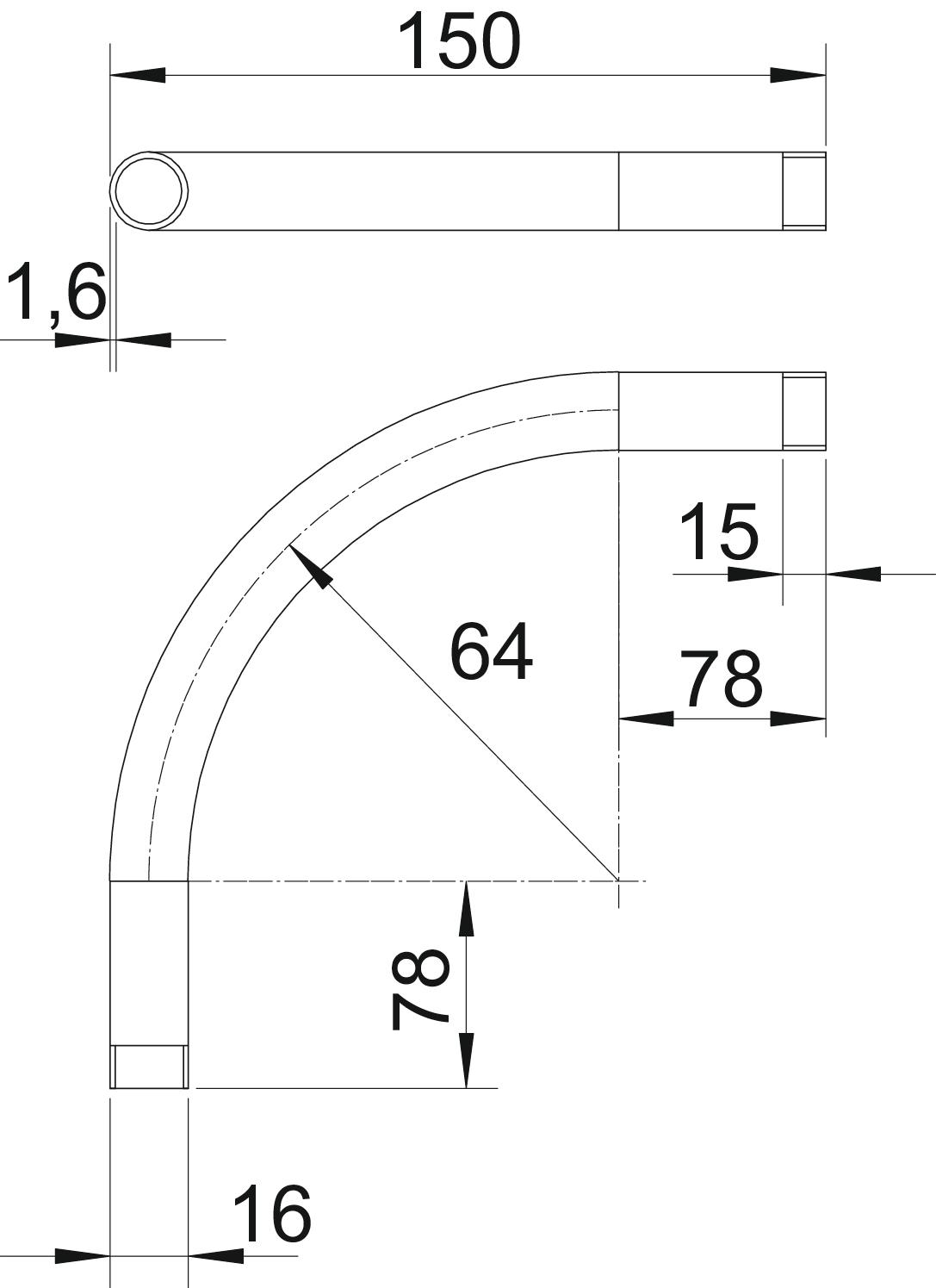

Rozměr m (mm) M16 Rozměr A 78 mm Rozměr B 150 mm Rozměr D 16 mm Rozměr I 15 mm Rozměr R 64 mm Rozměr t 1,6 mm - Všechny typy
- Ke stažení
-
Datový list SBM16W ALU / 2046042 , 0.17MB , pdfEU prohlášení o shodě SBM16W ALU / 2046042 , 0.13MB , pdfUK - Prohlášení shody SBM16W ALU / 2046042 , 0.09MB , pdfREACH Prohlášení o shodě SBM16W ALU / 2046042 , 0.12MB , pdfRoHS Prohlášení o shodě SBM16W ALU / 2046042 , 0.13MB , pdf
