Instalační kanál na podlahu, výška kanálu 75 mm 2400 | 350 | 75 | 248

Instalační kanál na podlahu, výška kanálu 75 mm

Obj. č. 7404720 | EAN 4012195100782

Obj. č. / Typ	7404720 / AIKU 35075

Délka	2400 mm

Šířka	350 mm

Výška	75 mm

Užitečný průřez	248 cm²

Popis výrobku

Popis výrobku

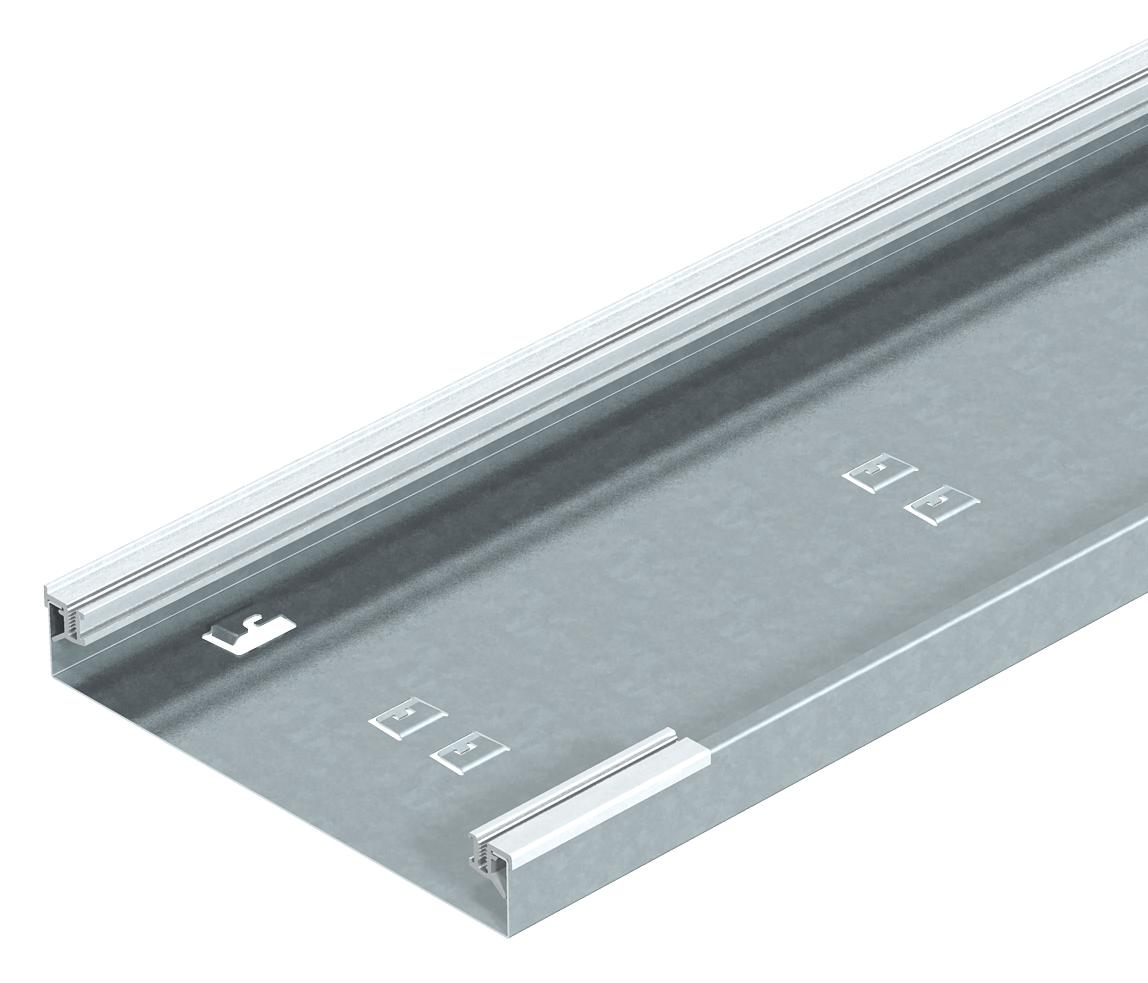

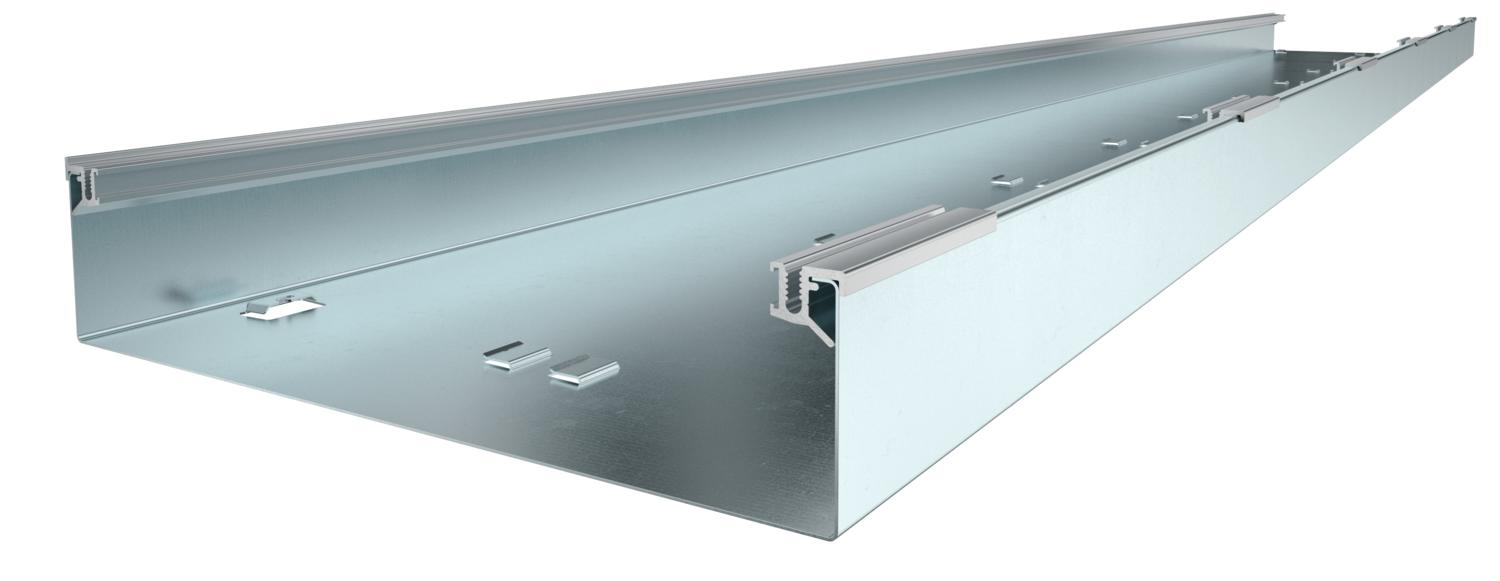

Spodní díl instalačního kanálu na podlahu, 1 komorový, pro plné/montážní víko s jednostranným zkosením, s nasazovacími hliníkovými bočními profily k přiložení a upevnění víka kanálu, pevným dnem s přidržovacími jazýčky pro max. 2 nasazovací samokontaktní přepážky a prolisem pro připojovací svorku pro připojení ochranného vodiče. Výška kanálu vhodná k montáži přístrojového nástavce nebo k vestavbě přístrojových jednotek jmenovité velikosti 4, 6, 9.

Technické údaje

Technické údaje

CO2 stopa (GWP) od kolébky po bránu	18,249 kg CO2e / 1 metr
Délka	2400 mm
Materiál	Ocel
Počet nasaditelných přepážek	2
Počet protažení	3 St.
Povrch	pásově zinkováno
Průřez protažení 3	10908 mm²
Průřez protažení a	11673 mm²
Průřez protažení b	2250 mm²

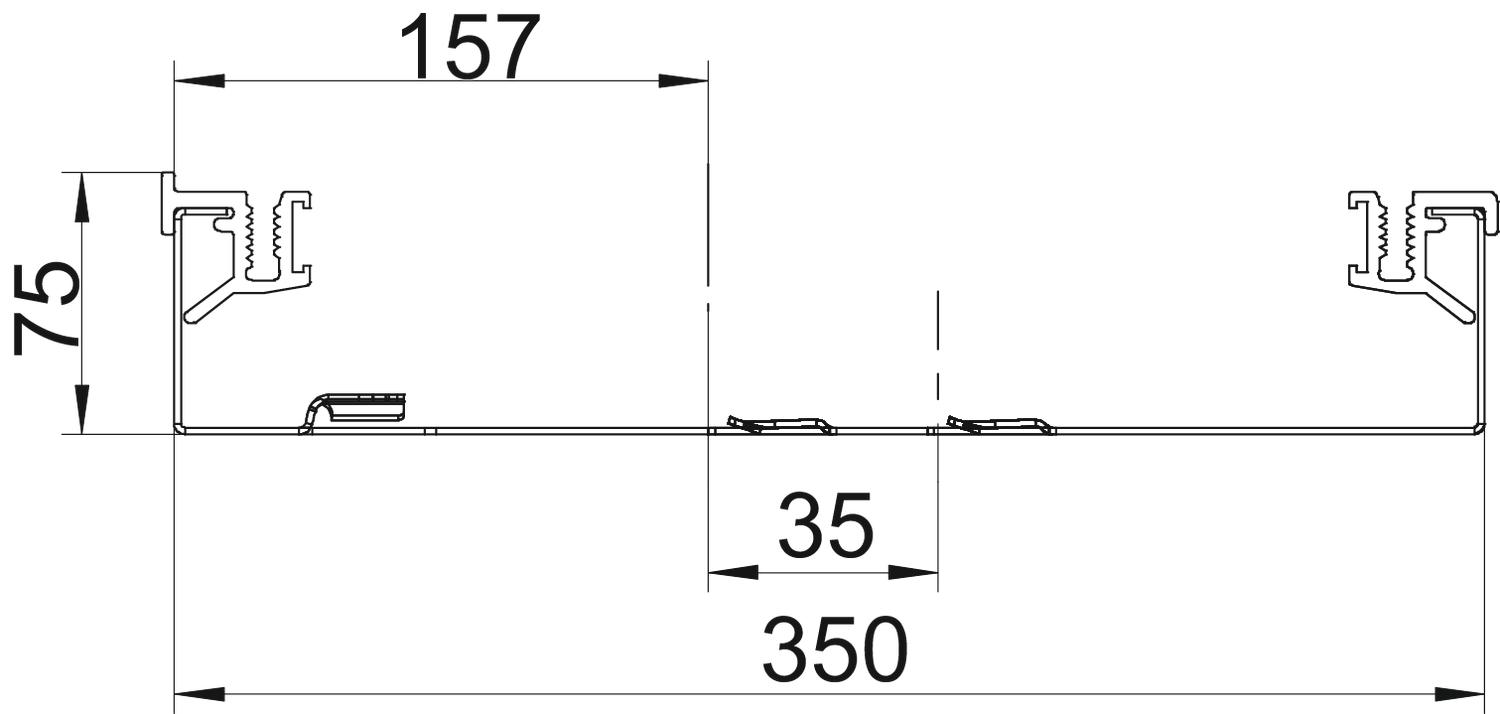

Rozměr	2400x375x75

Rozměr h	75 mm
Rozměr b	350 mm
Rozměr B	350 mm
S přepážkou	Ne
Šířka	350 mm
Tloušťka plechu spodního dílu	1 mm
Upevnění přepážky	nasunutí
Užitečný průřez	248 cm²
Vhodný pro	Víko jednostranně zkosené
Výška	75 mm

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Užitečný průřez	Obj. č.	Množství	Nejm. prod. jedn.
AIKU 35075	2400 mm	350 mm	75 mm	248 cm²	7404720	m	2,4 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

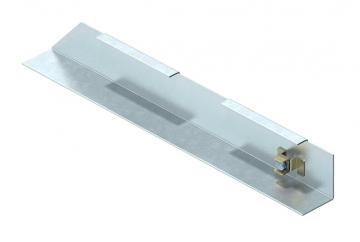

Koncový díl kanálu, levá strana	AIK ESL 35075	7404770	Kus	1 Kus

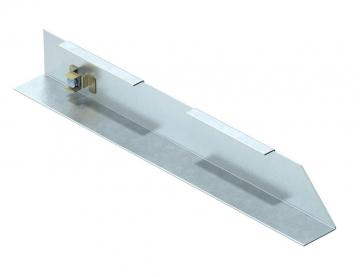

Koncový díl kanálu, pravá strana	AIK ESR 35075	7404794	Kus	1 Kus
Plné víko	AIKF D 35075	7404948	Kus	1 Kus
