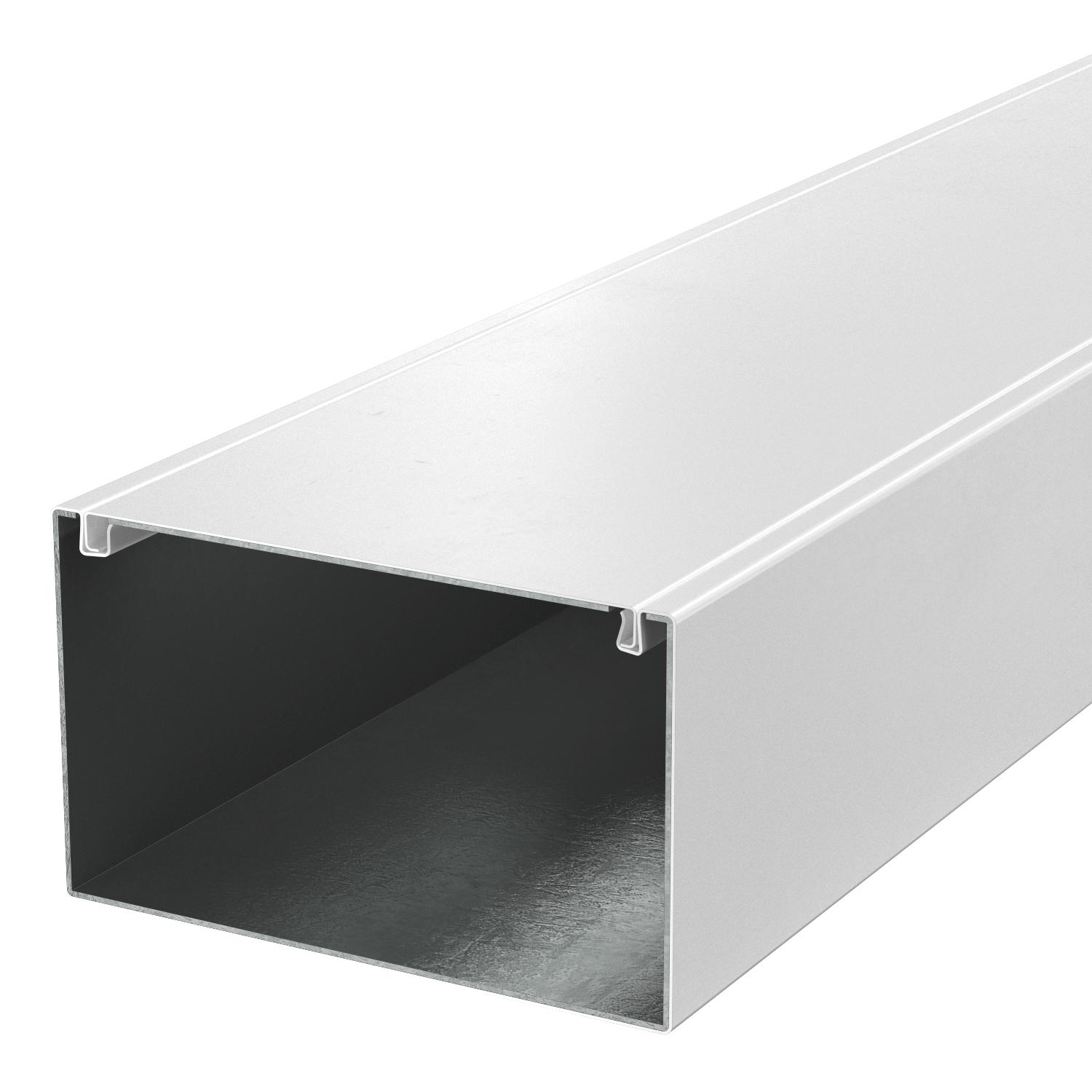

Instalační kanál s protipožární textilií PYROLINE® Rapid PLM, výška kanálu 120 mm, čistě bílá 2000 | 200 | 120 | čistě bílá; RAL 9010

Instalační kanál s protipožární textilií PYROLINE® Rapid PLM, výška kanálu 120 mm, čistě bílá

Obj. č. 7218014 | EAN 4012197351311

Obj. č. / Typ	7218014 / PLM D 1220 RW

Délka	2000 mm

Rozměr B	200 mm

Rozměr H	120 mm

Barva	čistě bílá; RAL 9010

Popis výrobku

Popis výrobku

Kovový instalační kanál s intumescentní protipožární textilií pro požárně bezpečné uložení kabelů. Klasifikovaný jako instalační kanál EI30, EI60 a EI90 podle EN 13501-2, zkoušený podle EN 1366-5. Kanál zamezuje po klasifikovanou dobu šíření ohně a chrání před účinky požáru kabelů.

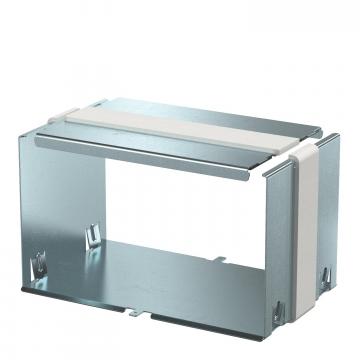

Vhodný pro přímou montáž na stěnu a strop, pod systémové podlahy a na nosné systémy. Montáž míst styku bez použití nástrojů pomocí spojky PLM SI. Smějí se používat výhradně schválené, předem osazené tvarové díly. Víko se naklapává bez použití nástrojů a dovoluje rychlé revize a dodatečné osazování kabelů. Možnost montáže víka s přesazením pro nepřerušované vyrovnání potenciálů v celé trase kanálu.

Technické údaje

Technické údaje

Barva	čistě bílá; RAL 9010
CO2 stopa (GWP) od kolébky po bránu	3,2626 kg CO2e / 1 metr
Délka	2000 mm
Klasifikace EI – instalační kanál	90
Materiál	Ocel
Možnost přepážek	Ano
Opláštění	Ocel
Počet stran, které mohou být vystaveny působení plamene	4
Povrch	Práškový nástřik

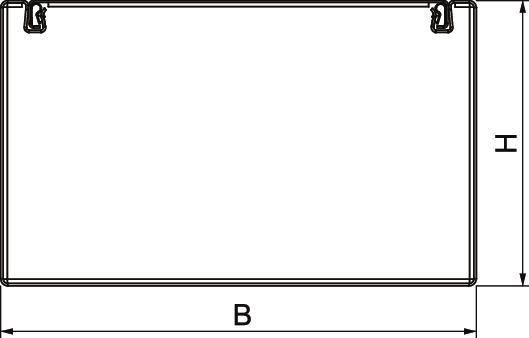

Rozměr	120x200x2000
Rozměr H	120 mm

Rozměr B	200 mm
Rozměr i	162 mm
S děrováním	Ano
Šířka	200 mm
Stupeň ochrany – kód IK	IK10
Upevnění víka	ostatní
Užitečný průřez	18500 mm²
Vnitřní šířka	194 mm
Vnitřní výška	114 mm
Výška	120 mm

Všechny typy

Všechny typy

Typ	Délka	Rozměr B	Rozměr H	Barva	Obj. č.	Množství	Nejm. prod. jedn.
PLM D 1220 RW	2000 mm	200 mm	120 mm	čistě bílá; RAL 9010	7218014	m	2 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

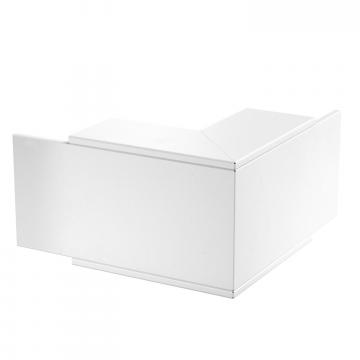

Vnější roh, výška kanálu 120 mm, čistě bílá	PLM EC 1220 RW	7218048	Kus	1 Kus

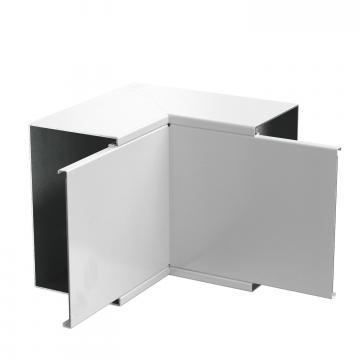

Vnitřní roh, výška kanálu 120 mm, čistě bílá	PLM IC 1220 RW	7218060	Kus	1 Kus

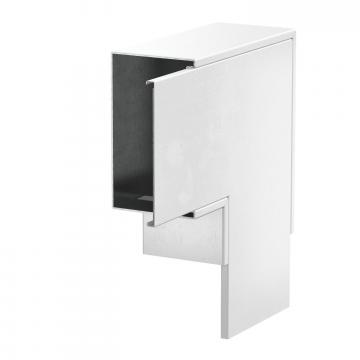

Plochý roh, výška kanálu 120 mm, čistě bílá	PLM FA 1220 RW	7218072	Kus	1 Kus

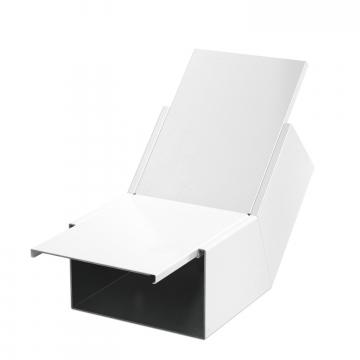

Svislý oblouk, stoupající, výška kanálu 120 mm, čistě bílá	PLM BR 1220 RW	7218120	Kus	1 Kus

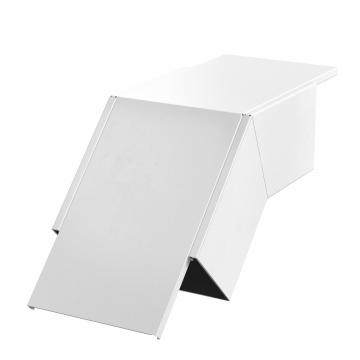

Svislý oblouk, klesající, výška kanálu 120 mm, čistě bílá	PLM BF 1220 RW	7218112	Kus	1 Kus

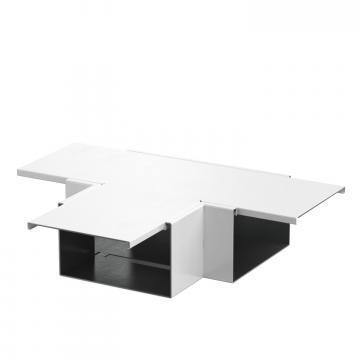

Odbočný díl T, výška kanálu 120 mm, čistě bílá	PLM TB 1220 RW	7218084	Kus	1 Kus

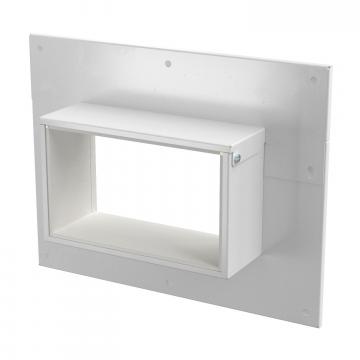

Nástěnný krycí díl, 3 a 4 stranný, výška kanálu 120 mm, čistě bílá	PLM WC 1220 RW	7218132	Kus	1 Kus

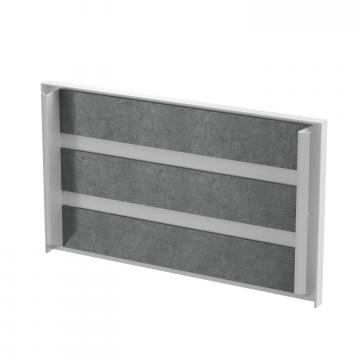

Koncový díl, výška kanálu 120 mm, čistě bílá	PLM EP 1220 RW	7218096	Kus	1 Kus

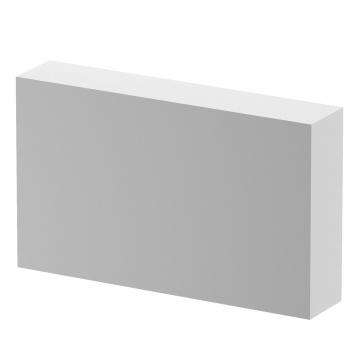

Pěnové těsnění, výška kanálu 120 mm	PLM CO 1220	7218162	Kus	1 Kus

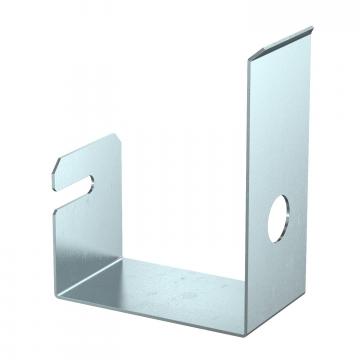

Kabelový třmen pro montáž na stěnu, výška kanálu 120 mm	PLM WB 1220 FS	7218156	Kus	10 Kus

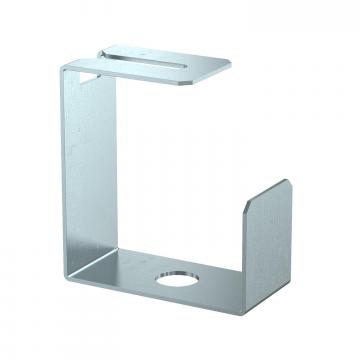

Kabelový třmen pro montáž na strop, výška kanálu 120 mm	PLM CB 1220 FS	7218150	Kus	10 Kus
Přepážka 110 FS	TSG 110 FS	6062122	m	3 m
