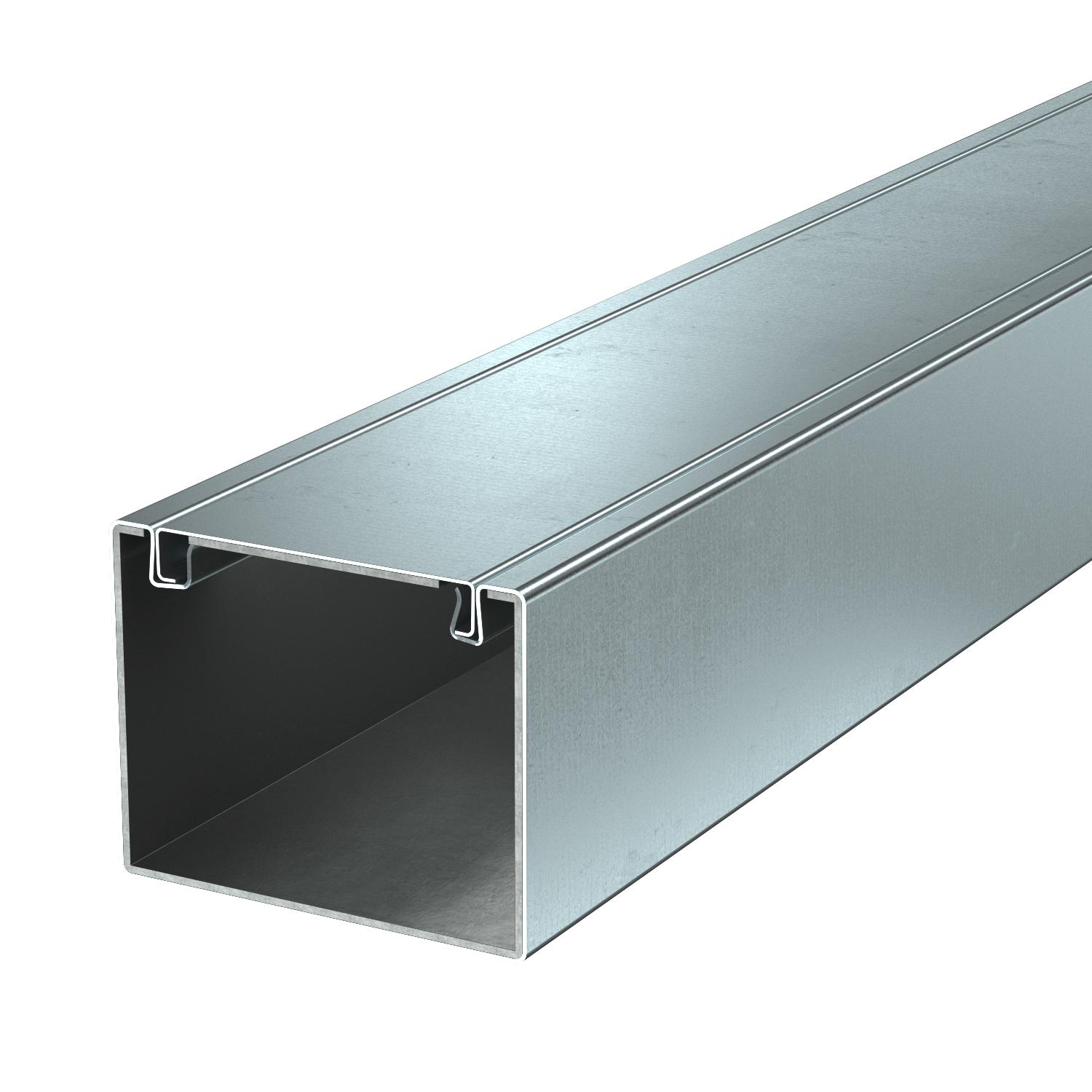

Instalační kanál s protipožární textilií PYROLINE® Rapid PLM, výška kanálu 80 mm, FS 2000 | 100 | 80 | pozinkováno

Instalační kanál s protipožární textilií PYROLINE® Rapid PLM, výška kanálu 80 mm, FS

Obj. č. 7218008 | EAN 4012197351229

Obj. č. / Typ	7218008 / PLM D 0810 FS

Délka	2000 mm

Rozměr B	100 mm

Rozměr H	80 mm

Barva	pozinkováno

Popis výrobku

Popis výrobku

Kovový instalační kanál s intumescentní protipožární textilií pro požárně bezpečné uložení kabelů. Klasifikovaný jako instalační kanál EI30, EI60 a EI90 podle EN 13501-2, zkoušený podle EN 1366-5. Kanál zamezuje po klasifikovanou dobu šíření ohně a chrání před účinky požáru kabelů.

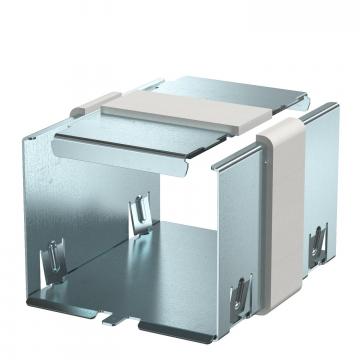

Vhodný pro přímou montáž na stěnu a strop, pod systémové podlahy a na nosné systémy. Montáž míst styku bez použití nástrojů pomocí spojky PLM SI. Smějí se používat výhradně schválené, předem osazené tvarové díly. Víko se naklapává bez použití nástrojů a dovoluje rychlé revize a dodatečné osazování kabelů. Možnost montáže víka s přesazením pro nepřerušované vyrovnání potenciálů v celé trase kanálu.

Technické údaje

Technické údaje

Barva	pozinkováno
CO2 stopa (GWP) od kolébky po bránu	1,6136 kg CO2e / 1 metr
Délka	2000 mm
Klasifikace EI – instalační kanál	90
Materiál	Ocel
Možnost přepážek	Ano
Opláštění	Ocel
Počet stran, které mohou být vystaveny působení plamene	4
Povrch	pásově zinkováno

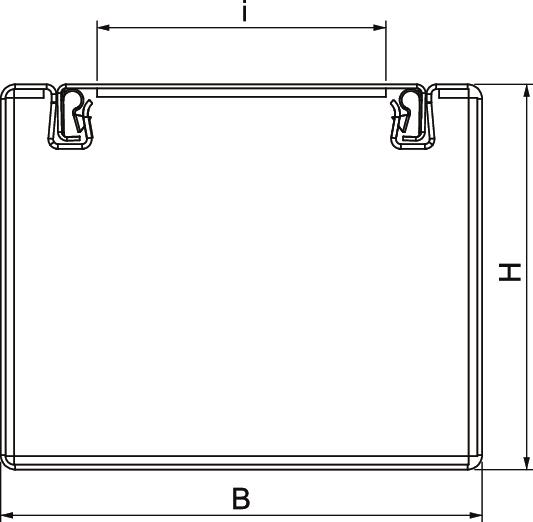

Rozměr	80x100x2000
Rozměr H	80 mm

Rozměr B	100 mm
Rozměr i	62 mm
S děrováním	Ano
Šířka	100 mm
Stupeň ochrany – kód IK	IK10
Upevnění víka	ostatní
Užitečný průřez	5180 mm²
Vnitřní šířka	94 mm
Vnitřní výška	74 mm
Výška	80 mm

Všechny typy

Všechny typy

Typ	Délka	Rozměr B	Rozměr H	Barva	Obj. č.	Množství	Nejm. prod. jedn.
PLM D 0810 FS	2000 mm	100 mm	80 mm	pozinkováno	7218008	m	2 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

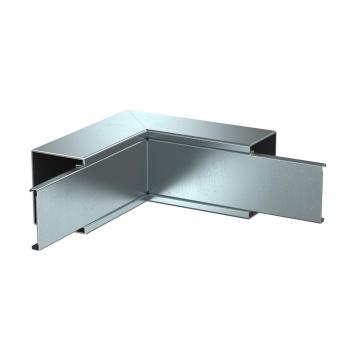

Vnitřní roh, výška kanálu 80 mm, FS	PLM IC 0810 FS	7218054	Kus	1 Kus

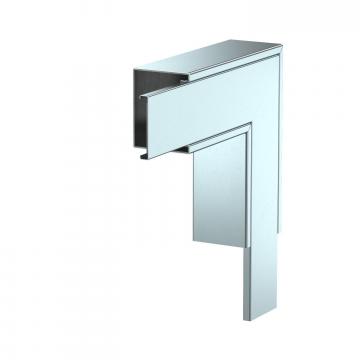

Plochý roh, výška kanálu 80 mm, FS	PLM FA 0810 FS	7218066	Kus	1 Kus

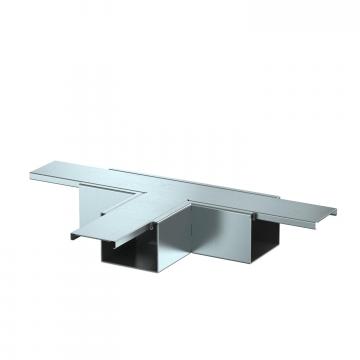

Odbočný díl T, výška kanálu 80 mm, FS	PLM TB 0810 FS	7218078	Kus	1 Kus

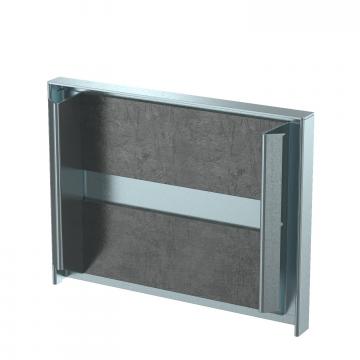

Koncový díl, výška kanálu 80 mm, FS	PLM EP 0810 FS	7218090	Kus	1 Kus

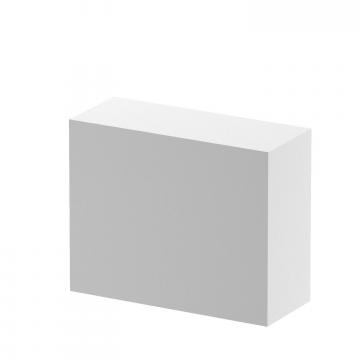

Pěnové těsnění, výška kanálu 80 mm	PLM CO 0810	7218160	Kus	1 Kus

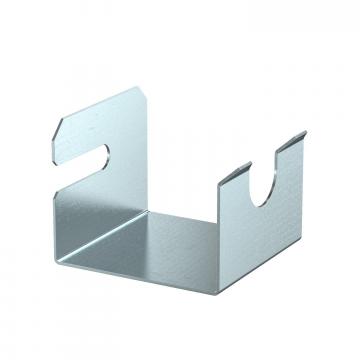

Kabelový třmen pro montáž na stěnu, výška kanálu 80 mm	PLM WB 0810 FS	7218154	Kus	10 Kus
Kabelový třmen pro montáž na strop, výška kanálu 80 mm	PLM CB 0810 FS	7218148	Kus	10 Kus

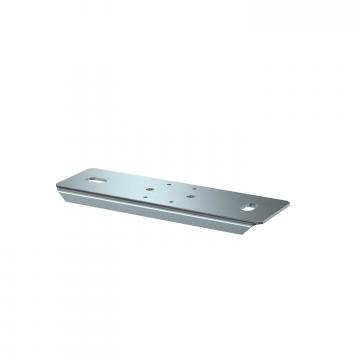

Úchyt, šířka kanálu 100 mm, FS	PLM SU 100 FS	7218164	Kus	1 Kus
Přepážka 60 FS	TSG 60 FS	6062068	m	3 m
