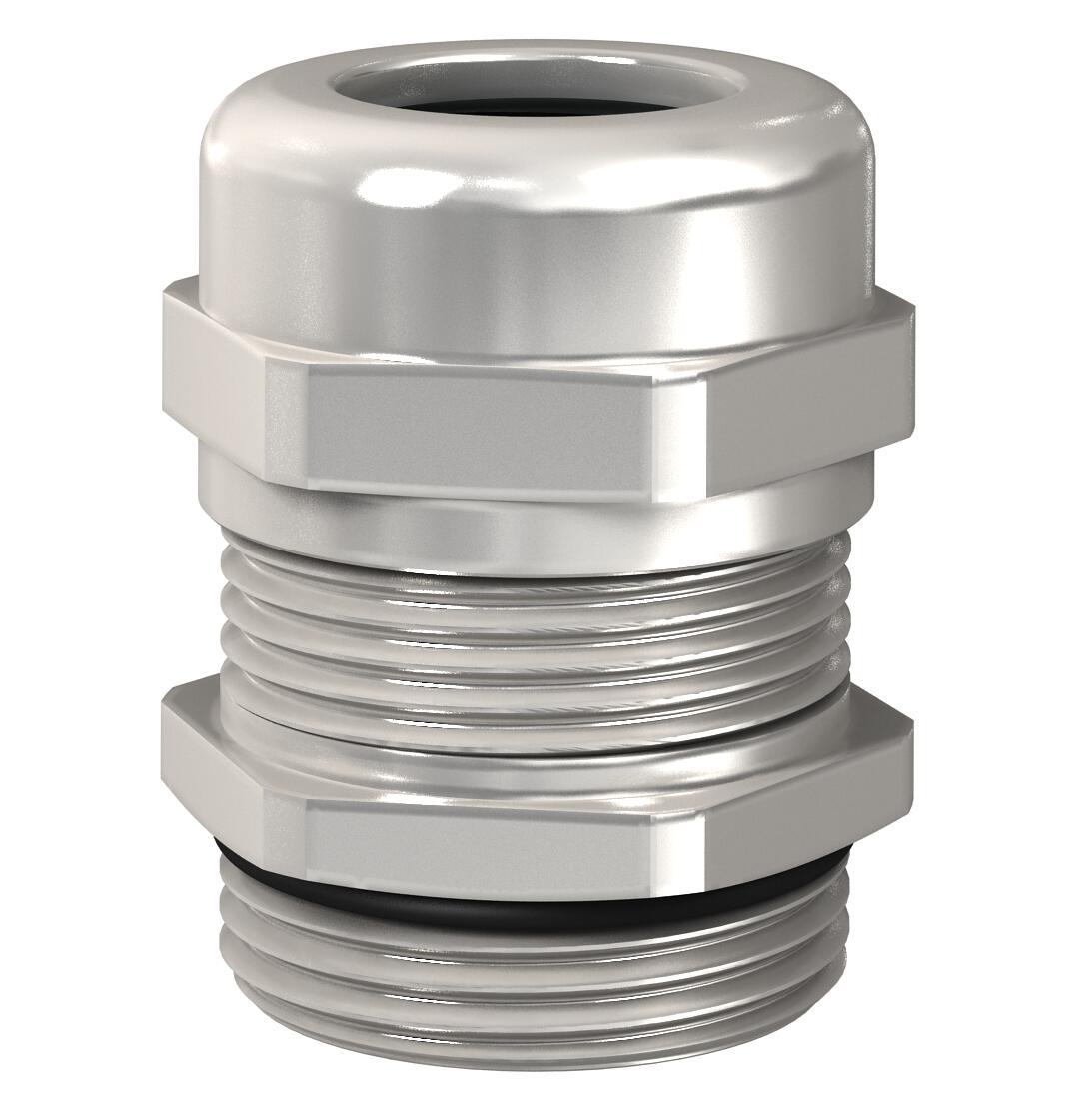

Kabelová vývodka s kloboučkovou maticí, EMC pružinový kontakt, závit M, niklováno
Obj. č. 2086165 | EAN 4012195655435
- Popis výrobku
-
Popis výrobkuRobustní elektromagneticky kompatibilní kabelová vývodka kloboučkového tvaru s metrickým připojovacím závitem dle IEC 423 pro vysoké nároky na těsnost. Kontaktní propojení mezi vývodkou a stínicím opletením zajišťuje kontaktní pružina. Odlehčení tahu, zajištění proti pootočení a utěsnění v celém rozsahu upínání. Těsnicí kroužek z neoprénu. Svěrná vložka z polyamidu. S předem namontovaným těsnicím O-kroužkem na připojovacím závitu, zkoušeno podle DIN EN 50262, stupeň krytí IP 68 při 5 barech / 1 hod.
* Ceny dle nabídky DEL.
-
- Technické údaje
-
Technické údaje
Bez obsahu halogenů Ne Délka závitu 5 mm Druh těsnění Těsnící kroužek Kabelová vývodka pro ploché kabely Ne Materiál mosazi Možnost odlehčení tahu Ano Nárazuvzdorný Ne Ochrana proti ohybu Ne Odpovídá požadavkům ROHS Osvobozeno Povrch Poniklováno Pro zónu prostředí s nebezpečím výbuchu bez Produktová řada V-TEC VM Provedení Přímé Rozměr M16 S pojistnou maticí Ne Stupeň krytí IP68 Teplotní rozsah použití, max. 100 °C Teplotní rozsah použití, min. -20 °C Těsnicí oblast D, max. 9 mm Těsnicí oblast D, min. 5 mm Velikost klíče 17 Vícenásobná těsnicí vložka Ne Závit M16 x 1,5 Zpevněno skelnými vlákny Ne Rozměry

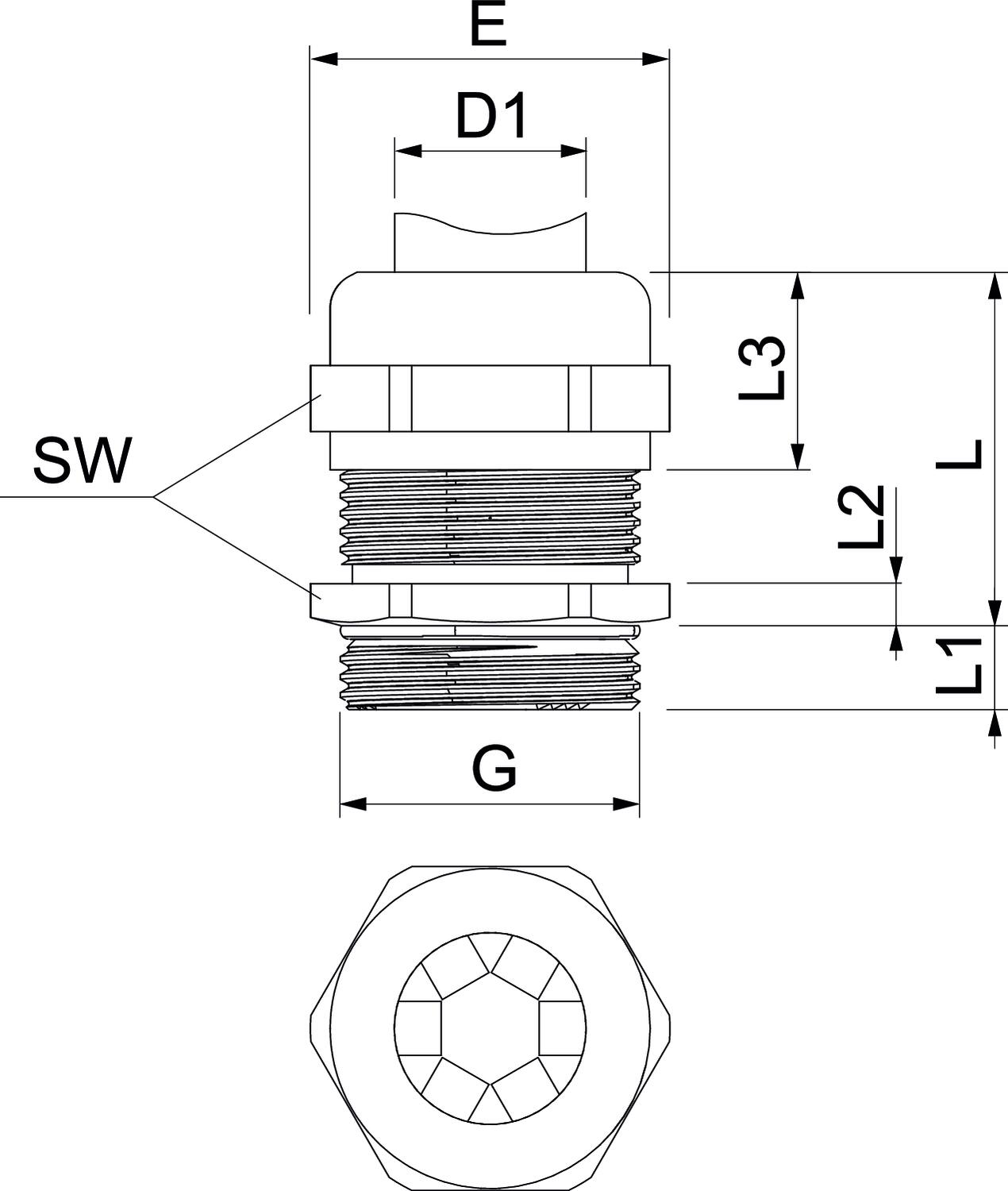

Délka 17 mm Rozměr D1 6 mm Rozměr e 19 mm Rozměr G M16x1,5 mm Rozměr L1 5 mm Rozměr L2 3 mm Rozměr L3 12,3 mm Rozměr L 25 mm Šířka 19 mm Výška 30 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 0,0525 kg CO2e / 1 Kus CO₂ Footprint (GWP) 0,0525 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 - Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Pojistná matice, metrický závit, se zářeznými zuby
169 MSS M16 2091709 50 Kus - Ke stažení
-
Datový list V-TEC VM16 EMV-K / 2086165 , 0.22MB , pdfEU prohlášení o shodě V-TEC VM16 EMV-K / 2086165 , 0.13MB , pdfEU prohlášení o shodě EU prohlášení o shodě ,UK - Prohlášení shody V-TEC VM16 EMV-K / 2086165 , 0.09MB , pdfREACH Prohlášení o shodě V-TEC VM16 EMV-K / 2086165 , 0.13MB , pdfRoHS Prohlášení o shodě V-TEC VM16 EMV-K / 2086165 , 0.13MB , pdf
