Kabelová vývodka, sada s pojistnou maticí | | M25 x 1,5 | Ne | pastelová oranžová; RAL 2003

Kabelová vývodka, sada s pojistnou maticí

Obj. č. 7205663 | EAN 4012196028245

Obj. č. / Typ

Závit

Vícenásobná těsnicí vložka	Ne

Barva	pastelová oranžová; RAL 2003

Popis výrobku

Popis výrobku

Robustní kabelová vývodka s převlečnou maticí a metrickým připojovacím závitem podle IEC 423, včetně matice.

Pro velký těsnící rozsah. Odlehčení tahu, zajištění proti pootočení a utěsnění v celém rozsahu upínání. Těsnicí kroužek z polychloroprénového/akrylnitrilbutadienového kaučuku. Na šroubení nastříknutý těsnicí břit, takže není nutno používat těsnicí kroužek na připojovacím závitu.

Testováno VDE podle EN 50262, stupeň ochrany IP 68 při 5 barech 1 h.

Pro zachování funkčnosti podle DIN 4102-12, resp. ČSN 73 0895 ve spojení s uzavřenými odbočnými krabicemi řady FireBox T.

Barva: pastelově oranžová

Technické údaje

Technické údaje

Barva	pastelová oranžová; RAL 2003
Bez obsahu halogenů	Ano
CO2 stopa (GWP) od kolébky po bránu	0,0783 kg CO2e / 1 Kus
Dělitelná vývodka	Ne
Délka závitu	10 mm
Druh závitu	metrický
Kabelová vývodka pro ploché kabely	Ne
Materiál	Polyamid
Možnost odlehčení tahu	Ano
Nárazuvzdorný	Ne
Nestabilní točivý moment	5 Nm
Ochrana proti ohybu	Ne
odolné proti šíření plamene	podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C
Pro prostředí s nebezpečím výbuchu plynu	bez
Pro prostředí s nebezpečím výbuchu prachu	bez
Pro zónu prostředí s nebezpečím výbuchu	bez

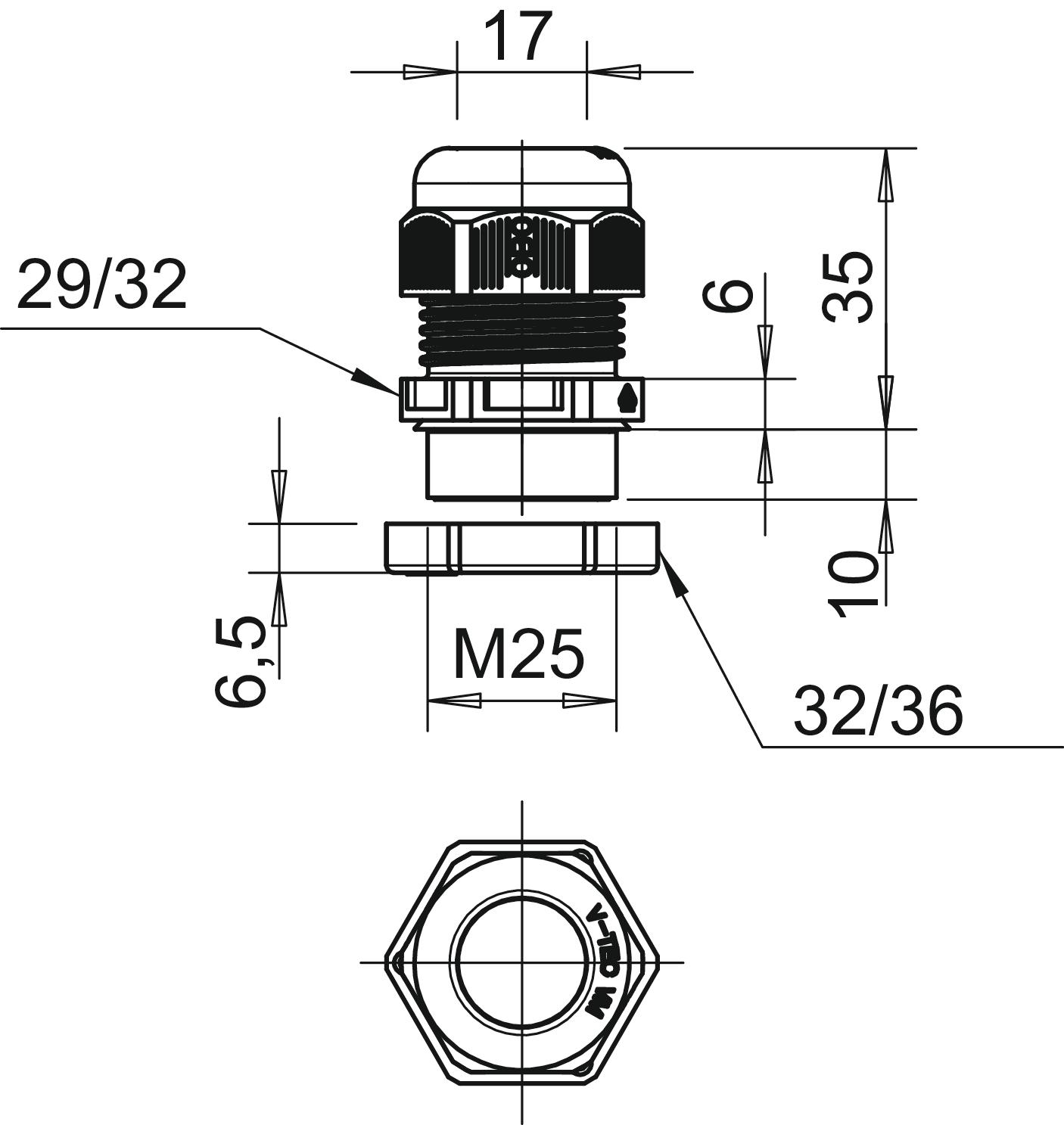

Rozměr	M25
Rozměr e	32 mm
Rozměr G	M25 x 1,5 mm
Rozměr L max.	35 mm

Rozměr L min.	26 mm
Rozměr L1	10 mm
Rozměr L2	6 mm
Rozměr L3	6,5 mm
Rozměr E1 (mm)	32 mm
Rozměr E2	36 mm
S pojistnou maticí	Ano
Stoupání závitu	1,5 mm
Stupeň krytí	IP68
Teplotní rozsah použití, max.	65 °C
Teplotní rozsah použití, min.	-20 °C
Těsnicí oblast D, max.	17 mm
Těsnicí oblast D, min.	9 mm
Velikost klíče	29
Velikost klíče 1	29 mm
Velikost klíče 2	32 mm
Vícenásobná těsnicí vložka	Ne
Závit	M25 x 1,5
Zpevněno skelnými vlákny	Ne

Všechny typy

Všechny typy

Typ	Závit	Vícenásobná těsnicí vložka	Barva	Obj. č.	Množství	Nejm. prod. jedn.
V-TEC VM16+ OR	M16 x 1,5	Ne	pastelová oranžová; RAL 2003	7205657	Kus	10 Kus
V-TEC VM20+ OR	M20 x 1,5	Ne	pastelová oranžová; RAL 2003	7205660	Kus	10 Kus
V-TEC VM25+ OR	M25 x 1,5	Ne	pastelová oranžová; RAL 2003	7205663	Kus	10 Kus
V-TEC VM32+ OR	M32 x 1,5	Ne	pastelová oranžová; RAL 2003	7205666	Kus	10 Kus
V-TEC VM40+ OR	M40 x 1,5	Ne	pastelová oranžová; RAL 2003	7205669	Kus	10 Kus
