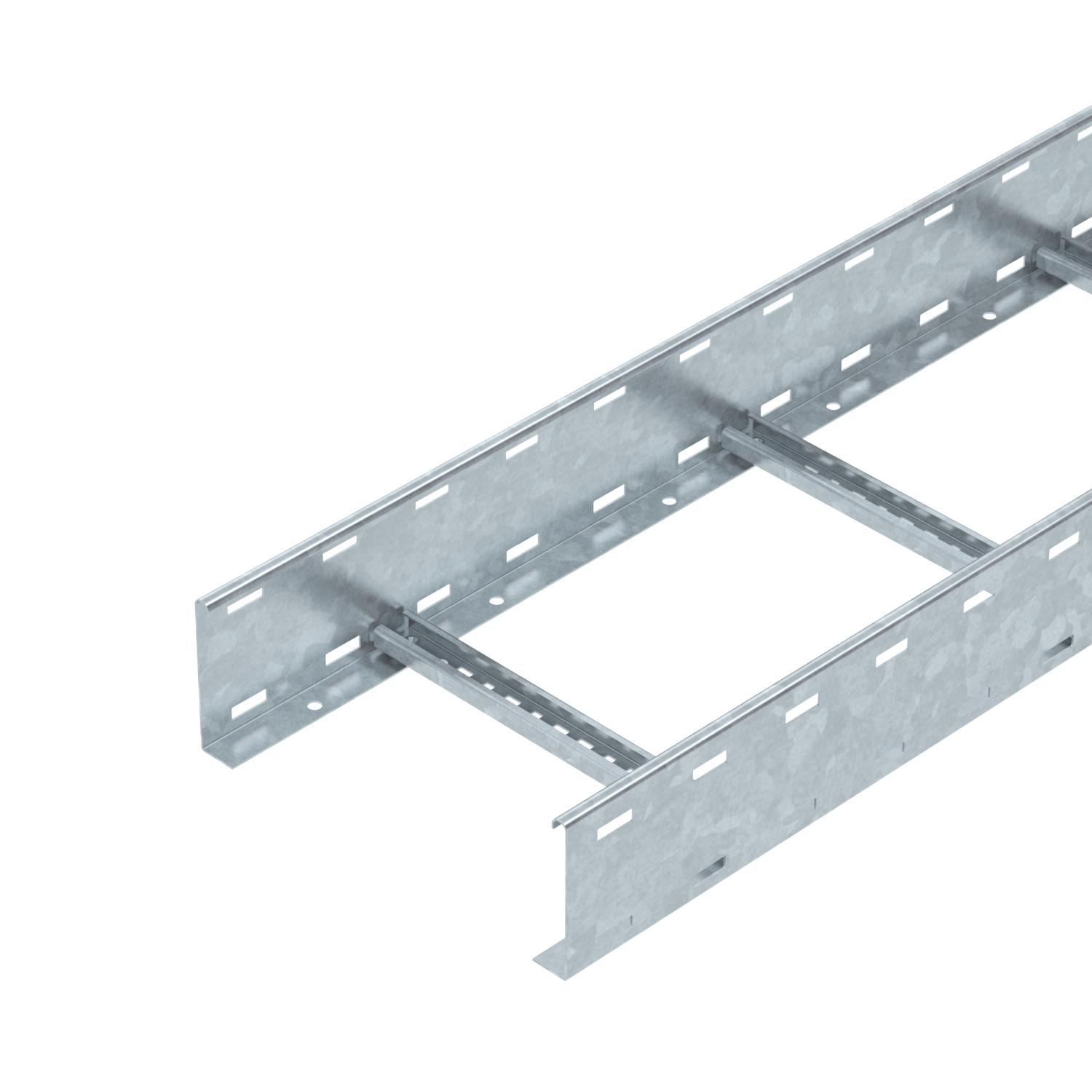

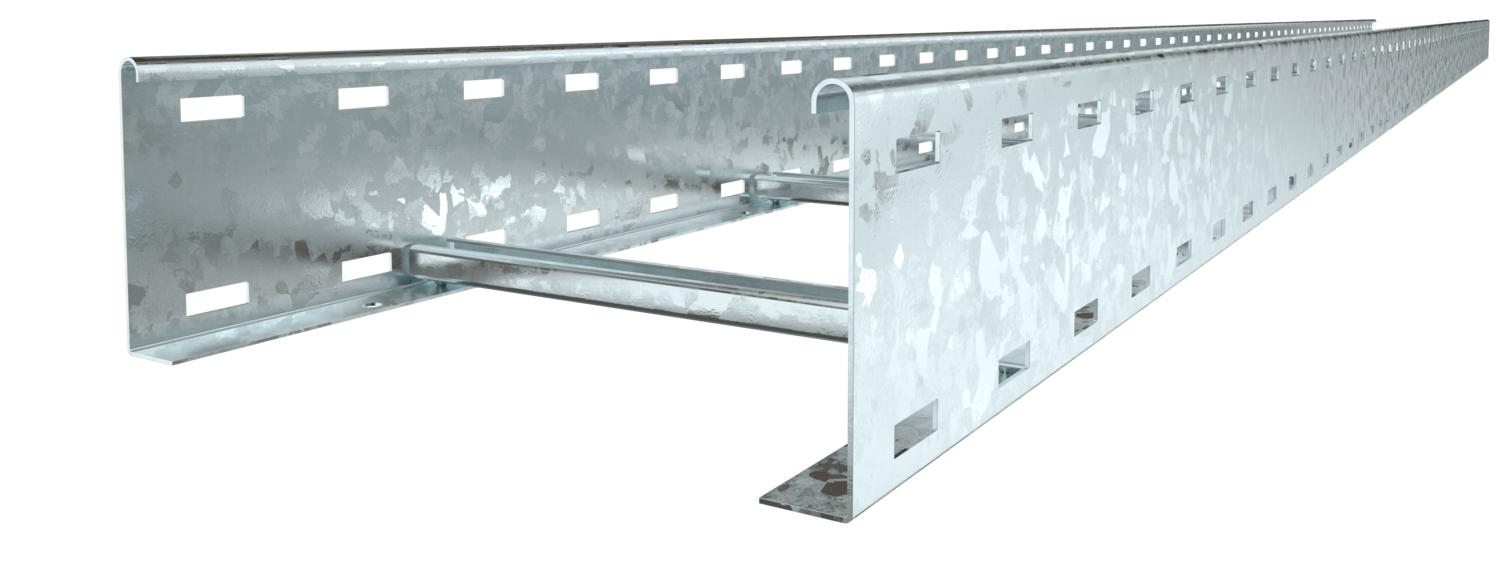

Kabelový žebřík LCIS 110, 6 m C30 FT 6000 | 300 | 1,5 | Ne

Kabelový žebřík LCIS 110, 6 m C30 FT

Obj. č. 6209822 | EAN 4012196431649

Obj. č. / Typ

Délka	6000 mm

Šířka

tloušťka bočnice	1,5 mm

Zachování funkčnosti	Ne

Popis výrobku

Popis výrobku

Kabelový žebřík s výškou bočnice 110 mm s přivařeným, nahoru otevřeným profilem příčky C30. Profilovaná bočnice pro zpevnění a ochranu kabelů. Upevnění na výložník se provádí svorkami typu LKS 40. Rozměr výřezu příčky je 16,5 mm, vhodná třmenová příchytka je typ 2056.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Technické údaje

Technické údaje

Barva	pozinkováno
CO2 stopa (GWP) od kolébky po bránu	9,3065 kg CO2e / 1 metr
Délka	6000 mm
Děrování bočnice	Ano
Materiál	Ocel
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení bočnice	plochý profil
Provedení příček	Profil děrovaný
Provedení pro velká rozpětí	Ne
Rozměr	110x300x6000
Rozměr B	300 mm
Šířka	300 mm
Šířka výřezu, příčka	16,50
tloušťka bočnice	1,5 mm

Upevnění příčky	Svařeno
Užitečný průřez	270 cm²
Užitečný průřez	27000 mm²
Výška	110 mm
Vzdálenost podpěr 2,0 m	3 kN/m
Vzdálenost podpěr 2,5 m	2 kN/m
Vzdálenost podpěr 3,0 m	1,4 kN/m
Vzdálenost podpěr 3,5 m	1,05 kN/m
Vzdálenost podpěr 4,0 m	0,8 kN/m
Vzdálenost podpěr 4,5 m	0,7 kN/m
Vzdálenost podpěr 5,0 m	0,65 kN/m
Vzdálenost podpěr 6,0 m	0,35 kN/m
Vzdálenost příček	300 mm
Zachování funkčnosti	Ne

Technické údaje

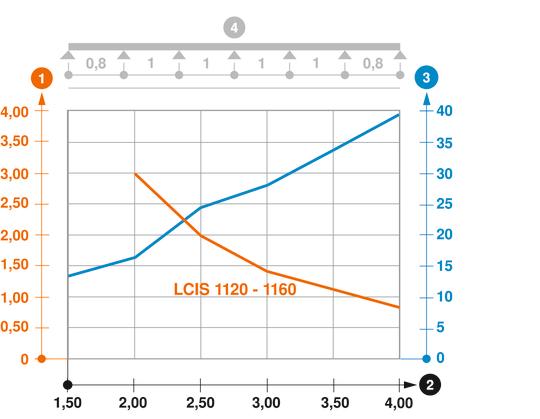

Zatěžovací diagram kabelového žebříku typu LCIS 110

Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
Rozpětí podpěr v mm
Průhyb bočnice v mm při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením

Všechny typy

Všechny typy

Typ	Délka	Šířka	tloušťka bočnice	Zachování funkčnosti	Obj. č.	Množství	Nejm. prod. jedn.
LCIS 1130 6 FT	6000 mm	300 mm	1,5 mm	Ne	6209822	m	6 m
LCIS 1145 6 FT	6000 mm	450 mm	1,5 mm	Ne	6209825	m	6 m
LCIS 1150 6 FT	6000 mm	500 mm	1,5 mm	Ne	6209826	m	6 m
LCIS 1160 6 FT	6000 mm	600 mm	1,5 mm	Ne	6209828	m	6 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Víko s otočnou západkou, FT	DRL 300 FT	6051383	m	3 m
Podélná spojka FT	LVG 110 FT	6216548	Kus	10 Kus
Kloubová spojka FT	LGVG 110 FT	6216653	Kus	10 Kus
Multifunkční spojka FT	LMFV 1130 FT	6225772	Kus	1 Kus

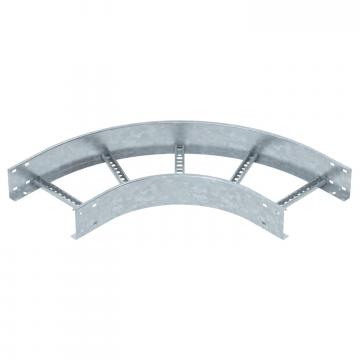

90° oblouk 110 FT	LB 90 1130 R3 FT	6225144	Kus	1 Kus

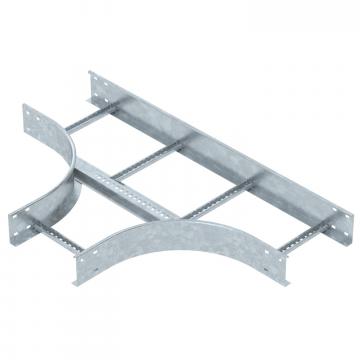

Díl T 110 FT	LT 1130 R3 FT	6225312	Kus	1 Kus

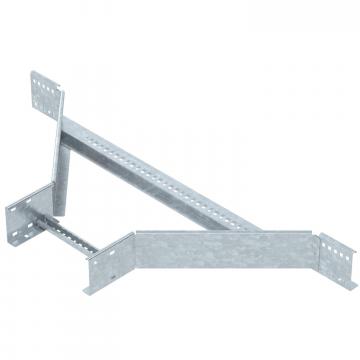

Vestavný odbočný díl 110 FT	LAA 1130 R3 FT	6225932	Kus	1 Kus
Prvek s kloubovým obloukem 110 FT	LGBE 1130 FT	6225512	Kus	1 Kus
Ochranný kryt	SKH 110 OR	6222553	Pár	20 Pár
Úhelník	LAW FT	6221513	Kus	10 Kus
Příchytka FT	LAS 110 FT	6221424	Kus	10 Kus
Přepážka 85 DD	TSG 85 DD	6062331	m	3 m
Rohový plech DD	LEB 25 DD	6221216	Kus	1 Kus
Rohový plech DD	LEB 50 DD	6221259	Kus	1 Kus
Odbočný plech FT	LAB 30 FT	6220444	Kus	1 Kus
Vkládací plech DD	ELB-L 30 DD	6103356	m	3 m
