Kabelový žebřík LCIS 60, 6 m C30 A2 6000 | 200 | 1,5 | Ne

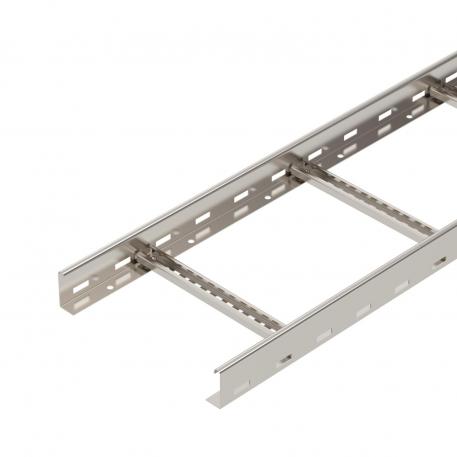

Kabelový žebřík LCIS 60, 6 m C30 A2

Obj. č. 6207252 | EAN 4012196431687

Obj. č. / Typ

Délka	6000 mm

Šířka

tloušťka bočnice	1,5 mm

Zachování funkčnosti	Ne

Popis výrobku

Popis výrobku

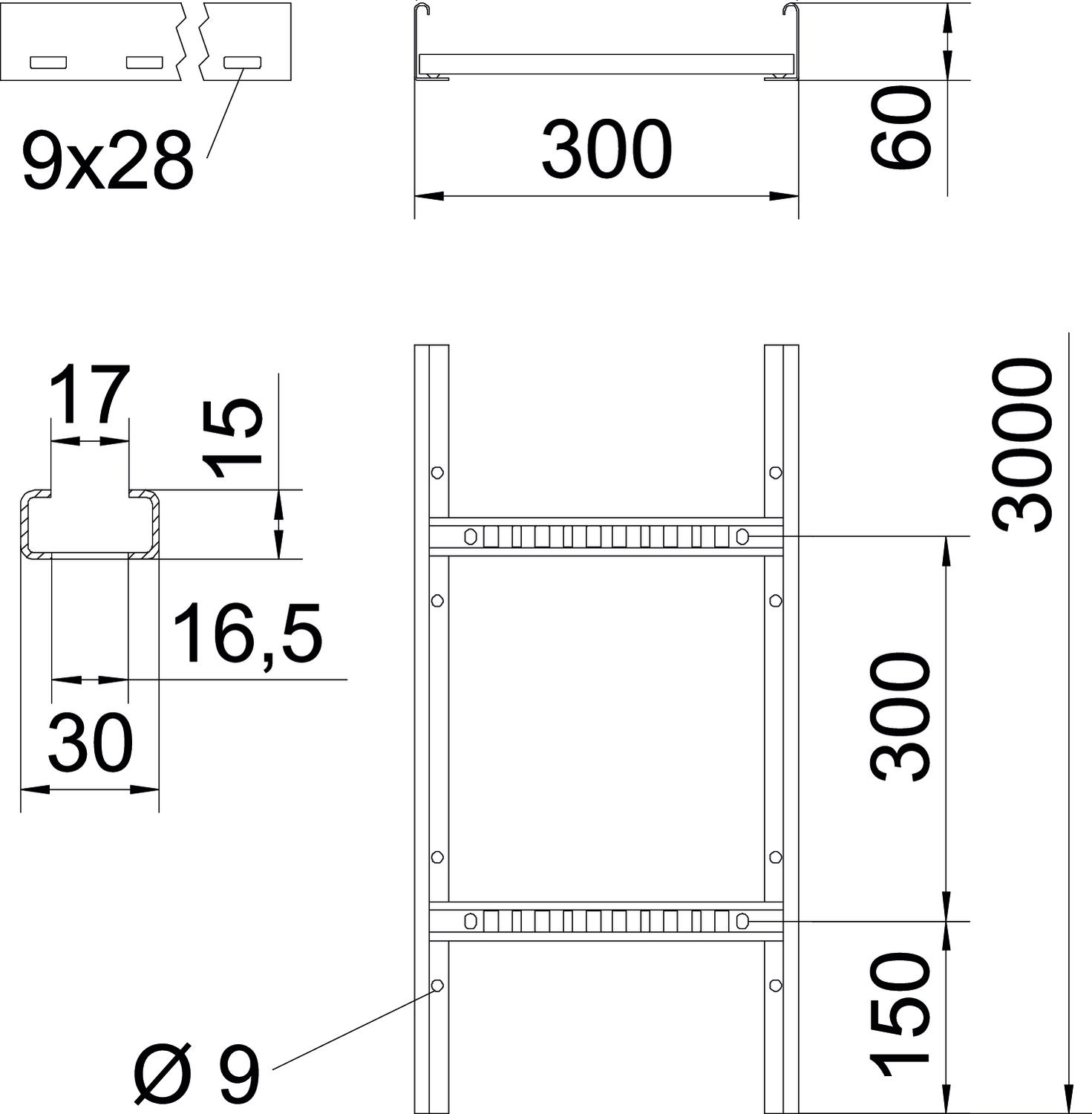

Kabelový žebřík s výškou bočnice 60 mm s navařenými, nahoru otevřenými příčkami z profilu C30. Profilovaná bočnice pro zpevnění a ochranu kabelů. Upevnění na výložník se provádí svorkami typu LKS 40. Rozměr výřezu příčky je 16,5 mm, vhodná třmenová příchytka je typ 2056.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Technické údaje

Technické údaje

Barva	ocelová
Děrování bočnice	Ano
Materiál	Nerez ocel, materiál 1.4307
Nerezová ocel, mořená	Ano
Povrch	Holé, dodatečně ošetřeno
Provedení bočnice	plochý profil
Provedení příček	Profil děrovaný
Provedení pro velká rozpětí	Ne

Rozměr	60x200x6000
tloušťka bočnice	1,5 mm
Upevnění příčky	Svařeno
Užitečný průřez	8000 mm²
Užitečný průřez	80 cm²
Vzdálenost příček	300 mm
Zachování funkčnosti	Ne

Rozměry

Délka	6000 mm
Rozměr B	200 mm
Šířka	200 mm

Šířka výřezu, příčka	17,00
Výška	60 mm

Zatížení

Vzdálenost podpěr 1,5 m	3,3 kN/m
Vzdálenost podpěr 2,0 m	2 kN/m
Vzdálenost podpěr 2,5 m	1,3 kN/m
Vzdálenost podpěr 3,0 m	1 kN/m

Vzdálenost podpěr 3,5 m	0,78 kN/m
Vzdálenost podpěr 4,0 m	0,4 kN/m
Vzdálenost podpěr 4,5 m	0,3 kN/m
Vzdálenost podpěr 5,0 m	0,2 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	13,4903 kg CO2e / 1 metr
CO₂ Footprint (GWP)	13,4903 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

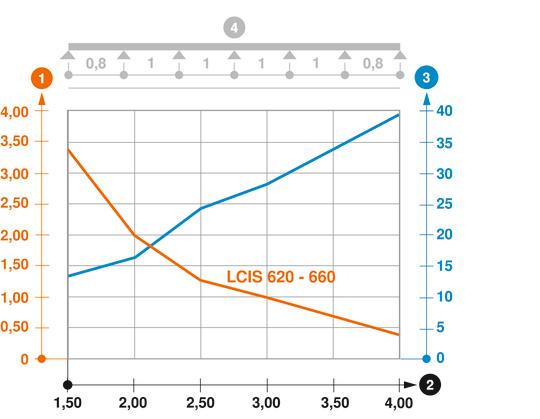

Zatěžovací diagram kabelového žebříku typu LCIS 60

Všechny typy

Všechny typy

Typ	Délka	Šířka	tloušťka bočnice	Zachování funkčnosti	Obj. č.	Množství	Nejm. prod. jedn.
LCIS 620 6 A2	6000 mm	200 mm	1,5 mm	Ne	6207252	m	6 m

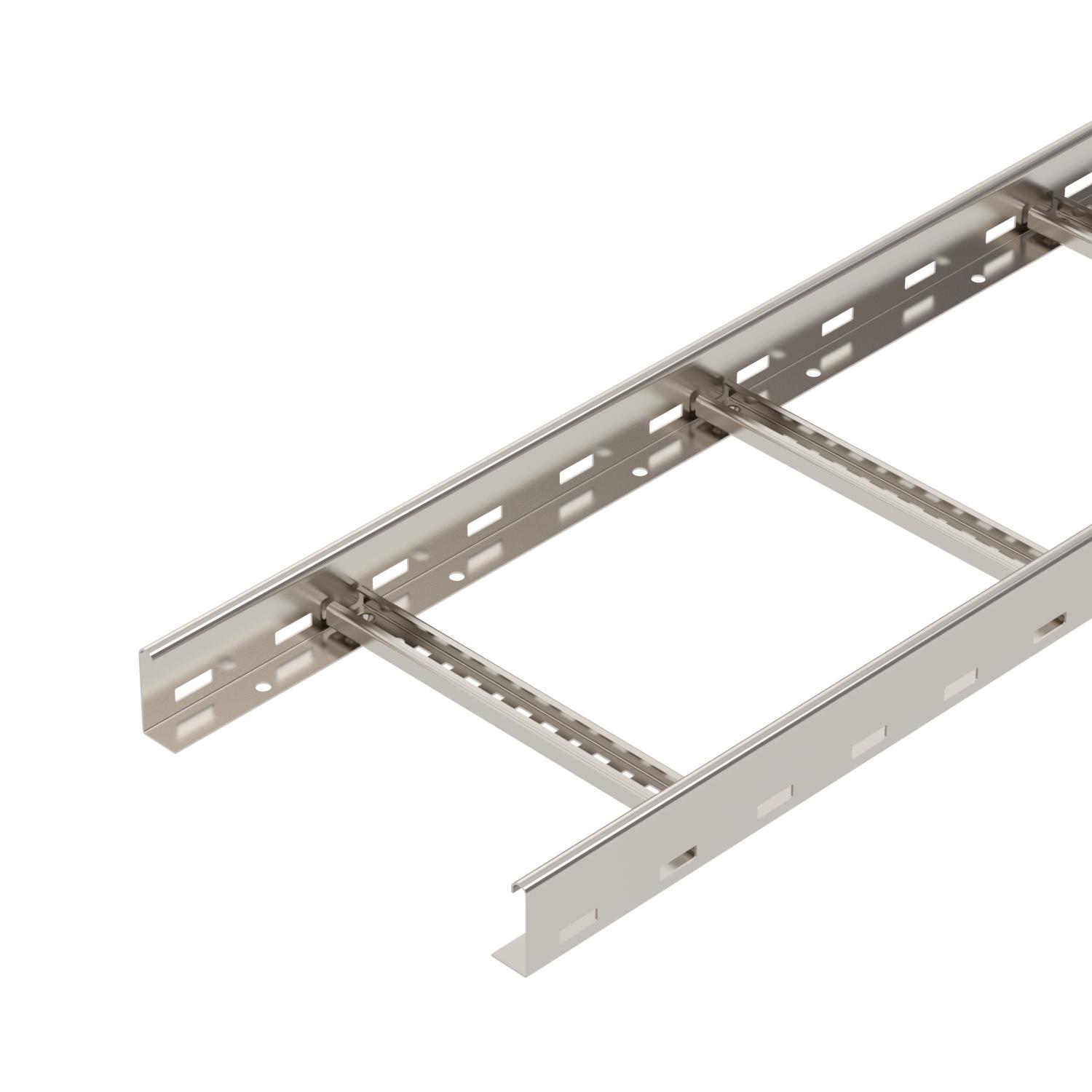

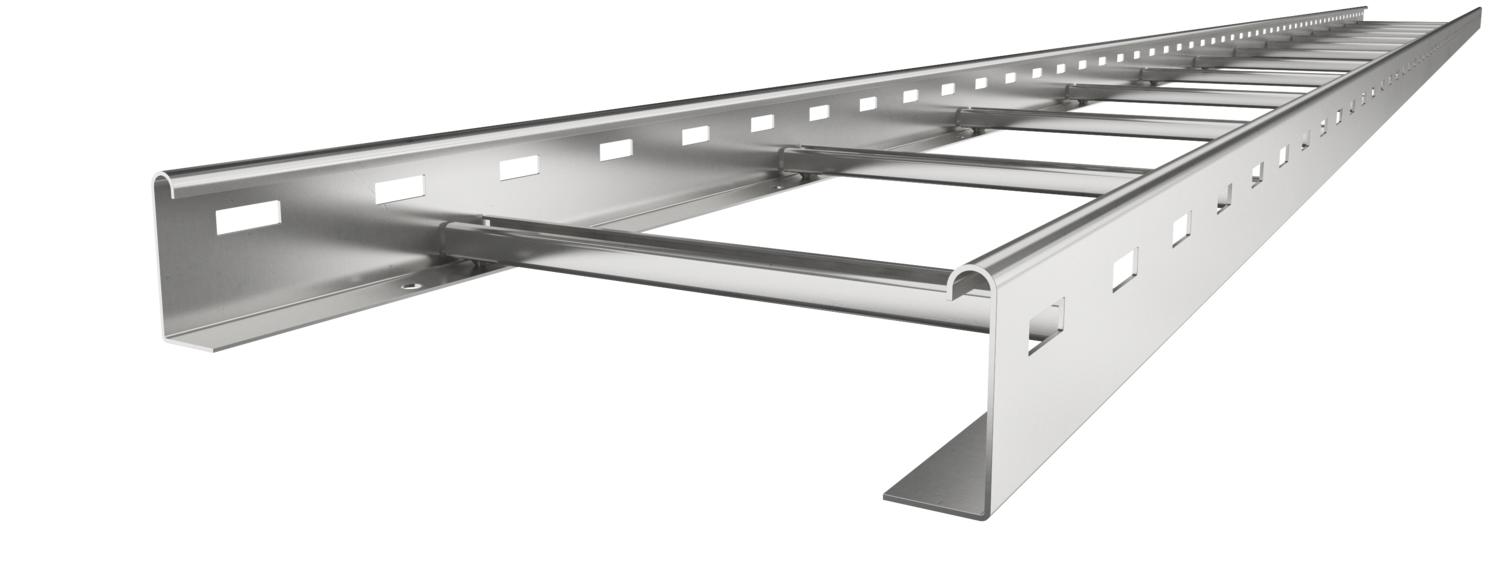

LCIS 630 6 A2	6000 mm	300 mm	1,5 mm	Ne	6207254	m	6 m
LCIS 640 6 A2	6000 mm	400 mm	1,5 mm	Ne	6207256	m	6 m
LCIS 650 6 A2	6000 mm	500 mm	1,5 mm	Ne	6207258	m	6 m
LCIS 660 6 A2	6000 mm	600 mm	1,5 mm	Ne	6207260	m	6 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Víko, neděrované, A2	DRLU 100 A2	6052824	m	3 m

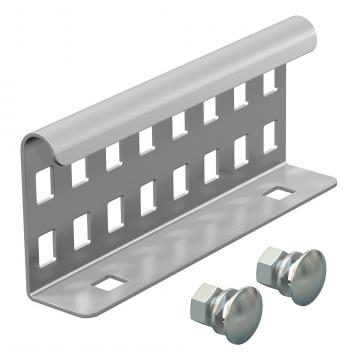

Podélná spojka A2	LVG 60 A2	6208846	Kus	10 Kus
Úhlová spojka 60 A2	LWVG 60 A2	6208898	Kus	10 Kus
Kloubová spojka A2	LGVG 60 A2	6208947	Kus	10 Kus
Prvek s kloubovým obloukem 60 A2	LGBE 620 A2	6225460	Kus	1 Kus
Ochranný kryt 60	SKH 60 OR	6222537	Pár	40 Pár

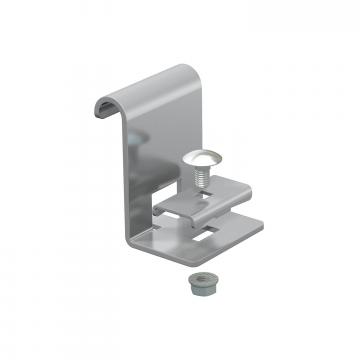

Příchytka A2	LAS 60 A2	6221386	Kus	10 Kus
Přepážka 45 A2	TSG 45 A2	6062025	m	3 m

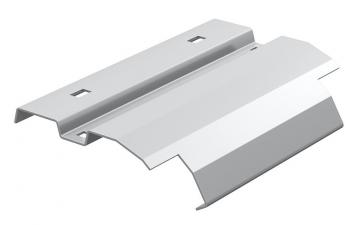

Odbočný plech A2	LAB 20 A2	7164017	Kus	1 Kus
