Kabelový žebřík LCIS 60, 6 m C30 A4 6000 | 300 | 1,5 | Ne

Kabelový žebřík LCIS 60, 6 m C30 A4

Obj. č. 6207204 | EAN 4012196431977

Obj. č. / Typ

Délka	6000 mm

Šířka

tloušťka bočnice	1,5 mm

Zachování funkčnosti	Ne

Popis výrobku

Popis výrobku

Kabelový žebřík s výškou bočnice 60 mm s navařenými, nahoru otevřenými příčkami z profilu C30. Profilovaná bočnice pro zpevnění a ochranu kabelů. Upevnění na výložník se provádí svorkami typu LKS 40. Rozměr výřezu příčky je 16,5 mm, vhodná třmenová příchytka je typ 2056.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Technické údaje

Technické údaje

Barva	ocelová
Děrování bočnice	Ano
Materiál	Nerez ocel, materiál 1.4571
Nerezová ocel, mořená	Ano
Povrch	Holé, dodatečně ošetřeno
Provedení bočnice	plochý profil
Provedení příček	Profil děrovaný
Provedení pro velká rozpětí	Ne

Rozměr	60x300x6000
tloušťka bočnice	1,5 mm
Upevnění příčky	Svařeno
Užitečný průřez	12000 mm²
Užitečný průřez	120 cm²
Vzdálenost příček	300 mm
Zachování funkčnosti	Ne

Rozměry

Délka	6000 mm
Rozměr B	300 mm
Šířka	300 mm

Šířka výřezu, příčka	16,50
Výška	60 mm

Zatížení

Vzdálenost podpěr 1,5 m	3,3 kN/m
Vzdálenost podpěr 2,0 m	2 kN/m
Vzdálenost podpěr 2,5 m	1,3 kN/m
Vzdálenost podpěr 3,0 m	1 kN/m

Vzdálenost podpěr 3,5 m	0,78 kN/m
Vzdálenost podpěr 4,0 m	0,4 kN/m
Vzdálenost podpěr 4,5 m	0,3 kN/m
Vzdálenost podpěr 5,0 m	0,2 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	14,7414 kg CO2e / 1 metr
CO₂ Footprint (GWP)	14,7414 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Zatěžovací diagram kabelového žebříku typu LCIS 60

Všechny typy

Všechny typy

Typ	Délka	Šířka	tloušťka bočnice	Zachování funkčnosti	Obj. č.	Množství	Nejm. prod. jedn.
LCIS 620 6 A4	6000 mm	200 mm	1,5 mm	Ne	6207202	m	6 m
LCIS 630 6 A4	6000 mm	300 mm	1,5 mm	Ne	6207204	m	6 m
LCIS 640 6 A4	6000 mm	400 mm	1,5 mm	Ne	6207206	m	6 m
LCIS 650 6 A4	6000 mm	500 mm	1,5 mm	Ne	6207208	m	6 m
LCIS 660 6 A4	6000 mm	600 mm	1,5 mm	Ne	6207210	m	6 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Víko s otočnou západkou, A4	DRL 300 A4	6052983	m	3 m
Podélné spojky A4	LVG 60 A4	6208835	Kus	10 Kus

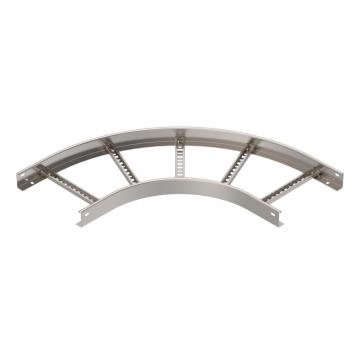

90° oblouk 60 A4	LB 90 630 R3 A4	6225104	Kus	1 Kus
Díl T 60 A4	LT 630 R3 A4	6225272	Kus	1 Kus
Prvek s kloubovým obloukem 60 A4	LGBE 630 A4	6225482	Kus	1 Kus
Ochranný kryt 60	SKH 60 OR	6222537	Pár	40 Pár
