Kabelový žebřík LCIS 60, 6 m C30 FS 6000 | 600 | 1,5 | Ne

Kabelový žebřík LCIS 60, 6 m C30 FS

Obj. č. 6209638 | EAN 4012196432080

Obj. č. / Typ

Délka	6000 mm

Šířka

tloušťka bočnice	1,5 mm

Zachování funkčnosti	Ne

Popis výrobku

Popis výrobku

Kabelový žebřík s výškou bočnice 60 mm s přivařenými, nahoru otevřenými profilovými příčkami C30. Profilovaná bočnice pro zpevnění a ochranu kabelů. Upevnění na výložník se provádí svorkami typu LKS 40. Rozměr výřezu příčky je 16,5 mm, vhodná třmenová příchytka je typ 2056.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Technické údaje

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ano
Materiál	Ocel
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Provedení bočnice	plochý profil
Provedení příček	Profil děrovaný
Provedení pro velká rozpětí	Ne

Rozměr	60x600x6000
tloušťka bočnice	1,5 mm
Upevnění příčky	Svařeno
Užitečný průřez	240 cm²
Užitečný průřez	24000 mm²
Vzdálenost příček	300 mm
Zachování funkčnosti	Ne

Rozměry

Délka	6000 mm
Rozměr B	600 mm
Šířka	600 mm

Šířka výřezu, příčka	16,50
Výška	60 mm

Zatížení

Vzdálenost podpěr 1,5 m	3,3 kN/m
Vzdálenost podpěr 2,0 m	2 kN/m
Vzdálenost podpěr 2,5 m	1,3 kN/m
Vzdálenost podpěr 3,0 m	1 kN/m

Vzdálenost podpěr 3,5 m	0,78 kN/m
Vzdálenost podpěr 4,0 m	0,4 kN/m
Vzdálenost podpěr 4,5 m	0,3 kN/m
Vzdálenost podpěr 5,0 m	0,2 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	8,6587 kg CO2e / 1 metr
CO₂ Footprint (GWP)	8,6587 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Zatěžovací diagram kabelového žebříku typu LCIS 60

Všechny typy

Všechny typy

Typ	Délka	Šířka	tloušťka bočnice	Zachování funkčnosti	Obj. č.	Množství	Nejm. prod. jedn.
LCIS 620 6 FS	6000 mm	200 mm	1,5 mm	Ne	6209630	m	6 m
LCIS 630 6 FS	6000 mm	300 mm	1,5 mm	Ne	6209632	m	6 m
LCIS 640 6 FS	6000 mm	400 mm	1,5 mm	Ne	6209634	m	6 m
LCIS 650 6 FS	6000 mm	500 mm	1,5 mm	Ne	6209636	m	6 m
LCIS 660 6 FS	6000 mm	600 mm	1,5 mm	Ne	6209638	m	6 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Víko s otočnou západkou, FS	DRL 600 FS	6052606	m	3 m
Podélné spojky FS	LVG 60 FS	6208840	Kus	10 Kus
Úhlová spojka 60 FS	LWVG 60 FS	6208895	Kus	10 Kus
Kloubová spojka FS	LGVG 60 FS	6208941	Kus	10 Kus

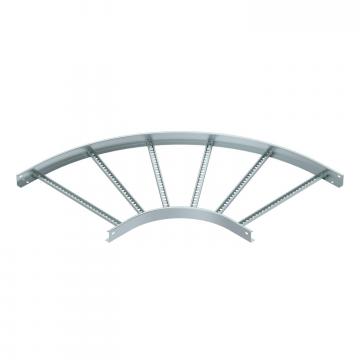

90° oblouk 60 FS	LB 90 660 R3 FS	6225050	Kus	1 Kus

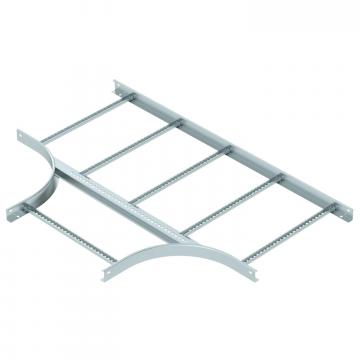

Díl T 60 FS	LT 660 R3 FS	6225218	Kus	1 Kus

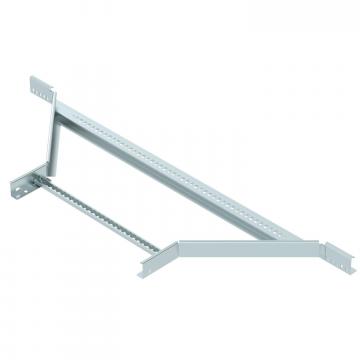

Vestavný odbočný díl 60 FS	LAA 660 R3 FS	6225858	Kus	1 Kus
Prvek s kloubovým obloukem 60 FS	LGBE 660 FS	6225458	Kus	1 Kus
Ochranný kryt 60	SKH 60 OR	6222537	Pár	40 Pár
Příchytka FS	LAS 60 FS	6221351	Kus	10 Kus
Přepážka 45 FS	TSG 45 FS	6062033	m	3 m
Rohový plech FS	LEB 25 FS	6221203	Kus	1 Kus
Rohový plech FS	LEB 50 FS	6221246	Kus	1 Kus
Vkládací plech FS	ELB-L 60 FS	6103332	m	3 m
