Kabelový žebřík LCIS 60, 6 m C30 FT 6000 | 400 | 1,5 | Ne

Kabelový žebřík LCIS 60, 6 m C30 FT

Obj. č. 6209647 | EAN 4012196431809

Obj. č. / Typ

Délka	6000 mm

Šířka

tloušťka bočnice	1,5 mm

Zachování funkčnosti	Ne

Popis výrobku

Popis výrobku

Kabelový žebřík s výškou bočnice 60 mm a přivařenými, nahoru otevřenými příčkami z profilu C30. Profilovaná bočnice pro zpevnění a ochranu kabelů. Upevnění na výložník se provádí svorkami typu LKS 40. Rozměr výřezu příčky je 16,5 mm, vhodná třmenová příchytka je 2056 s H-zakončením, typ BS-H….
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Technické údaje

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ano
Materiál	Ocel
Nerezová ocel, mořená	Ne
Odpovídá požadavkům ROHS	Ano
Povrch	žárově zinkováno ponorem
Produktová řada	Řada LCIS
Provedení bočnice	plochý profil
Provedení příček	Profil děrovaný

Provedení pro velká rozpětí	Ne

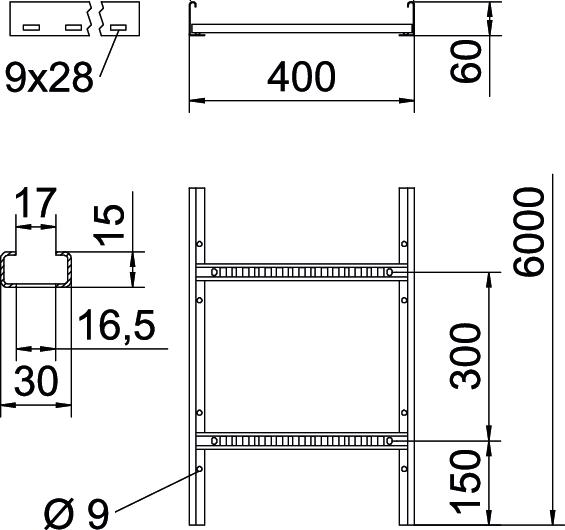

Rozměr	60x400x6000
tloušťka bočnice	1,5 mm
Upevnění příčky	Svařeno
Užitečný průřez	16000 mm²
Užitečný průřez	160 cm²
Vzdálenost příček	300 mm
Zachování funkčnosti	Ne

Rozměry

Délka	6000 mm
Rozměr B	400 mm
Šířka	400 mm

Šířka výřezu, příčka	16,50
Výška	60 mm

Zatížení

Vzdálenost podpěr 1,5 m	3,3 kN/m
Vzdálenost podpěr 2,0 m	2 kN/m
Vzdálenost podpěr 2,5 m	1,3 kN/m
Vzdálenost podpěr 3,0 m	1 kN/m

Vzdálenost podpěr 3,5 m	0,78 kN/m
Vzdálenost podpěr 4,0 m	0,4 kN/m
Vzdálenost podpěr 4,5 m	0,3 kN/m
Vzdálenost podpěr 5,0 m	0,2 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	7,3511 kg CO2e / 1 metr
CO₂ Footprint (GWP)	7,3511 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Zatěžovací diagram kabelového žebříku typu LCIS 60

Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
Rozpětí podpěr v mm
Průhyb bočnice v mm při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením

Všechny typy

Všechny typy

Typ	Délka	Šířka	tloušťka bočnice	Zachování funkčnosti	Obj. č.	Množství	Nejm. prod. jedn.
LCIS 620 6 FT	6000 mm	200 mm	1,5 mm	Ne	6209643	m	6 m
LCIS 630 6 FT	6000 mm	300 mm	1,5 mm	Ne	6209645	m	6 m
LCIS 640 6 FT	6000 mm	400 mm	1,5 mm	Ne	6209647	m	6 m
LCIS 650 6 FT	6000 mm	500 mm	1,5 mm	Ne	6209649	m	6 m
LCIS 660 6 FT	6000 mm	600 mm	1,5 mm	Ne	6209651	m	6 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Víko s otočnou západkou, FT	DRL 400 FT	6051413	m	3 m
Podélná spojka kabelových žebříků FT	LVG 60 FT	6208843	Kus	10 Kus
Kloubová spojka FT	LGVG 60 FT	6208944	Kus	10 Kus
Dilatační spojka	LDVG 60 FT	6208970	Kus	2 Kus

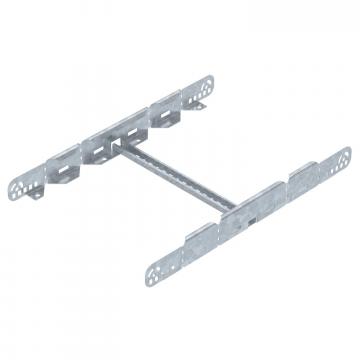

Multifunkční spojka FT	LMFV 640 FT	6225734	Kus	1 Kus

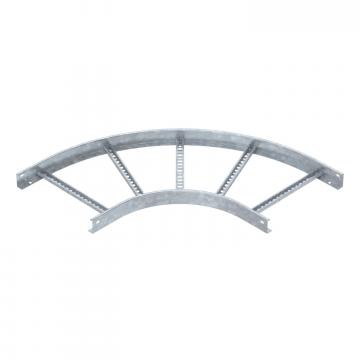

90° oblouk 60 FT	LB 90 640 R3 FT	6225066	Kus	1 Kus
Díl T 60 FT	LT 640 R3 FT	6225234	Kus	1 Kus
Vestavný odbočný díl 60 FT	LAA 640 R3 FT	6225874	Kus	1 Kus
Ochranný kryt 60	SKH 60 OR	6222537	Pár	40 Pár
Úhelník	LAW FT	6221513	Kus	10 Kus
Příchytka FT	LAS 60 FT	6221378	Kus	10 Kus
Přepážka 45 DD	TSG 45 DD	6062321	m	3 m
Rohový plech DD	LEB 25 DD	6221216	Kus	1 Kus
Rohový plech DD	LEB 50 DD	6221259	Kus	1 Kus
Opěrka	LALB 40 FT	6221874	Kus	1 Kus
Odbočný plech FT	LAB 40 FT	6220452	Kus	1 Kus
