Kabelový žebřík LG 110, 6 m VS FT 6000 | 200 | 1,5 | Ne | Ocel | žárově zinkováno ponorem
morepic-1 morepic-2 morepic-3 video-1 video-2

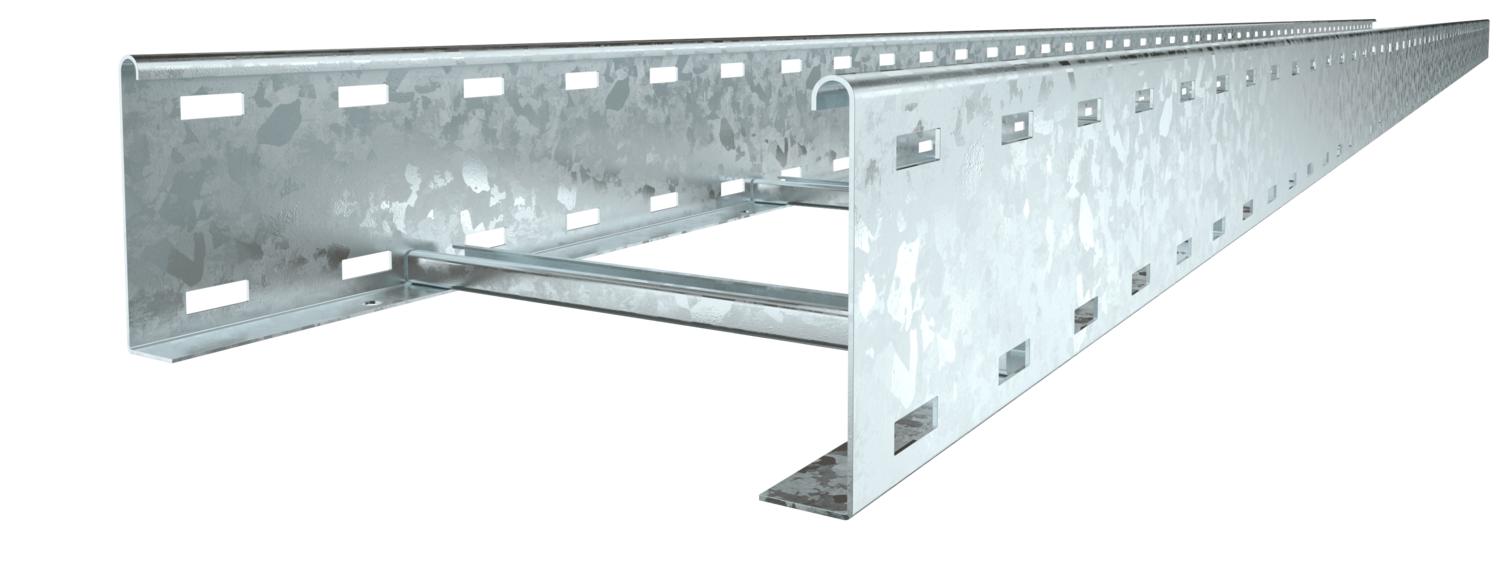

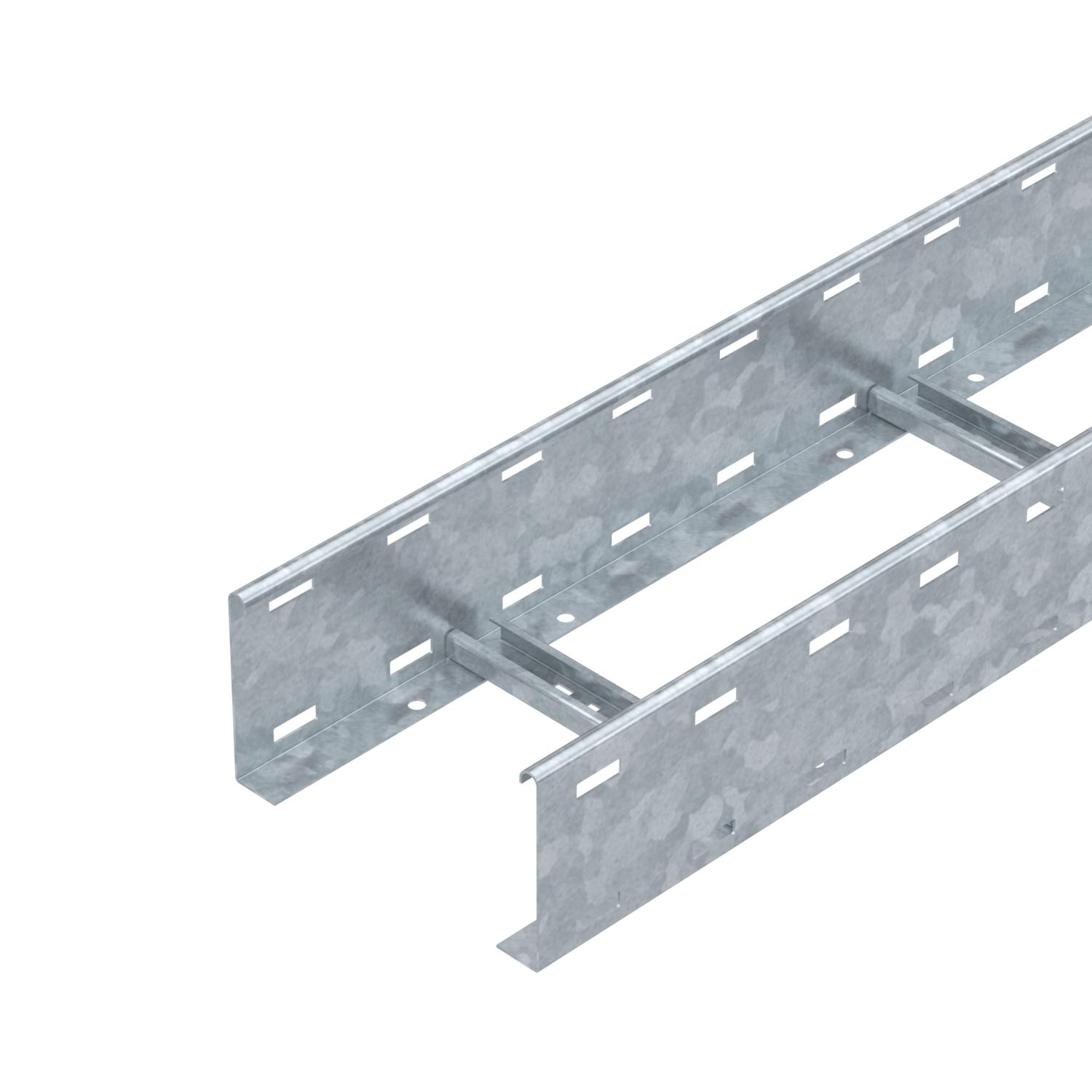

Kabelový žebřík LG 110, 6 m VS FT

Obj. č. 6216465 | EAN 4012195065371

6000 mm
1,5 mm
Ne
Ocel
žárově zinkováno ponorem
Popis výrobku
Popis výrobku
Kabelový žebřík s výškou bočnice 110 mm a s přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Kabelový žebřík je dodáván složený.

Vhodnou třmenovou příchytku typu 2056 najdete v části Systémy stoupacích žebříků.

  • Magnetický útlum stínění
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • Prohlášení o shodě UKCA
  • Kabelový žebřík, výška bočnice 110 mm
  • Environmentální prohlášení o produktu (EPD)
  • Uhlíková stopa (PCF)
Technické údaje

Technické údaje

Barva pozinkováno
Děrování bočnice Ano
Materiál Ocel
Nerezová ocel, mořená Ne
Povrch žárově zinkováno ponorem
Provedení bočnice plochý profil
Provedení příček Profil děrovaný
Provedení pro velká rozpětí Ne
Rozměr 110x200x6000
Rozměr 110x200x6000
tloušťka bočnice 1,5 mm
Upevnění příčky Slepé nýtování
Užitečný průřez 18800 mm²
Užitečný průřez 188 cm²
Vzdálenost příček 300 mm
Zachování funkčnosti Ne

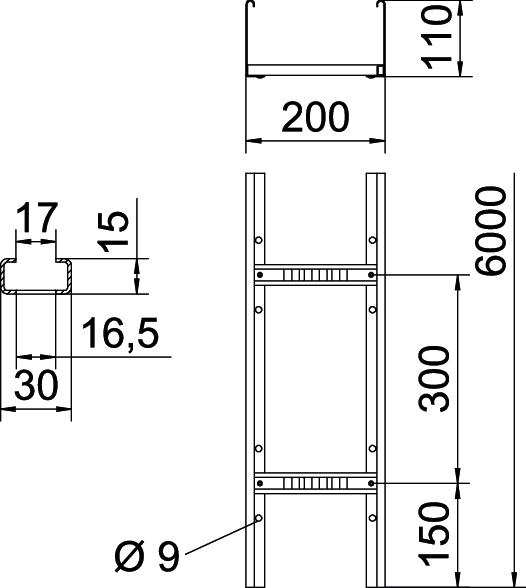

Rozměry

Délka 6000 mm
Rozměr B 200 mm
Šířka 200 mm
Šířka výřezu, příčka 16,50
Výška 110 mm

Zatížení

Vzdálenost podpěr 2,0 m 3,1 kN/m
Vzdálenost podpěr 2,5 m 2 kN/m
Vzdálenost podpěr 3,0 m 1,4 kN/m
Vzdálenost podpěr 3,5 m 0,9 kN/m
Vzdálenost podpěr 4,0 m 0,65 kN/m
Vzdálenost podpěr 4,5 m 0,55 kN/m
Vzdálenost podpěr 5,0 m 0,5 kN/m
Vzdálenost podpěr 6,0 m 0,15 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu 8,7567 kg CO2e / 1 metr
CO₂ Footprint (GWP) 8,7567 kg CO₂e
Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200
Declared Unit (LCA) m
Declared Unit Quantity (LCA) 1

Technické údaje

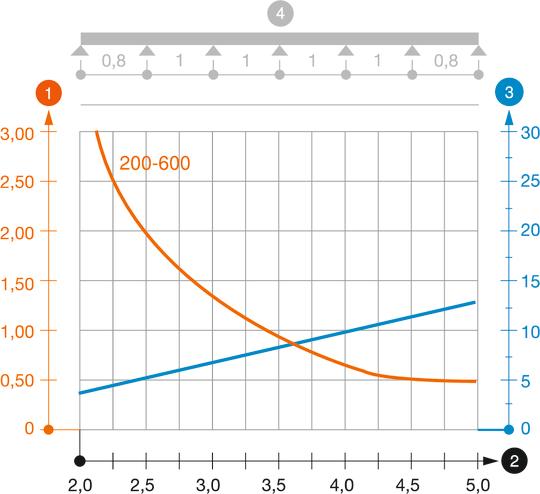

Zatěžovací diagram kabelového žebříku typu LG 110 VS

Zatěžovací diagram kabelového žebříku typu LG 110 VS
Všechny typy

Všechny typy

Typ Délka Šířka tloušťka bočnice Zachování funkčnosti Materiál Povrch Obj. č. Množství Nejm. prod. jedn.
LG 112 VS 6 FT 6000 mm 200 mm 1,5 mm Ne Ocel žárově zinkováno ponorem 6216465
6 m
LG 113 VS 6 FT 6000 mm 300 mm 1,5 mm Ne Ocel žárově zinkováno ponorem 6216468
6 m
LG 114 VS 6 FT 6000 mm 400 mm 1,5 mm Ne Ocel žárově zinkováno ponorem 6216471
6 m
LG 115 VS 6 FT 6000 mm 500 mm 1,5 mm Ne Ocel žárově zinkováno ponorem 6216474
6 m
LG 116 VS 6 FT 6000 mm 600 mm 1,5 mm Ne Ocel žárově zinkováno ponorem 6216477
6 m
Příslušenství

Systémové příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko s otočnou západkou, FT Víko s otočnou západkou, FT DRL 200 FT 6051367
3 m
Podélná spojka FT Podélná spojka FT LVG 110 FT 6216548
10 Kus
Kloubová spojka FT Kloubová spojka FT LGVG 110 FT 6216653
10 Kus
Multifunkční spojka FT Multifunkční spojka FT LMFV 1120 FT 6225770
1 Kus
90° oblouk 110 FT 90° oblouk 110 FT LB 90 1120 R3 FT 6225142
1 Kus

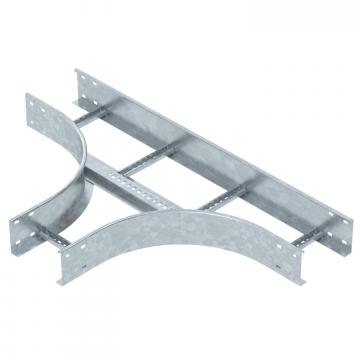

Díl T 110 FT Díl T 110 FT LT 1120 R3 FT 6225310
1 Kus

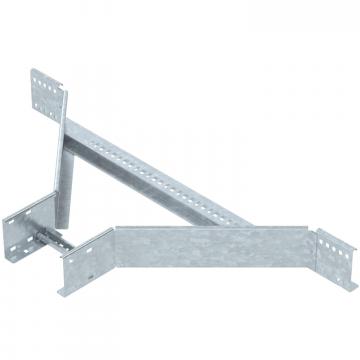

Vestavný odbočný díl 110 FT Vestavný odbočný díl 110 FT LAA 1120 R3 FT 6225930
1 Kus
Prvek s kloubovým obloukem 110 FT Prvek s kloubovým obloukem 110 FT LGBE 1120 FT 6225510
1 Kus
Ochranný kryt Ochranný kryt SKH 110 OR 6222553
20 Pár
Úhelník Úhelník LAW FT 6221513
10 Kus
Příchytka FT Příchytka FT LAS 110 FT 6221424
10 Kus
Přepážka 85 DD Přepážka 85 DD TSG 85 DD 6062331
3 m
Rohový plech DD Rohový plech DD LEB 25 DD 6221216
1 Kus
Rohový plech DD Rohový plech DD LEB 50 DD 6221259
1 Kus
Odbočný plech FT Odbočný plech FT LAB 20 FT 6220436
1 Kus
Vkládací plech DD Vkládací plech DD ELB-L 20 DD 6103352
3 m
