Poznámka: Výroba tohoto výrobku bude ukončena.

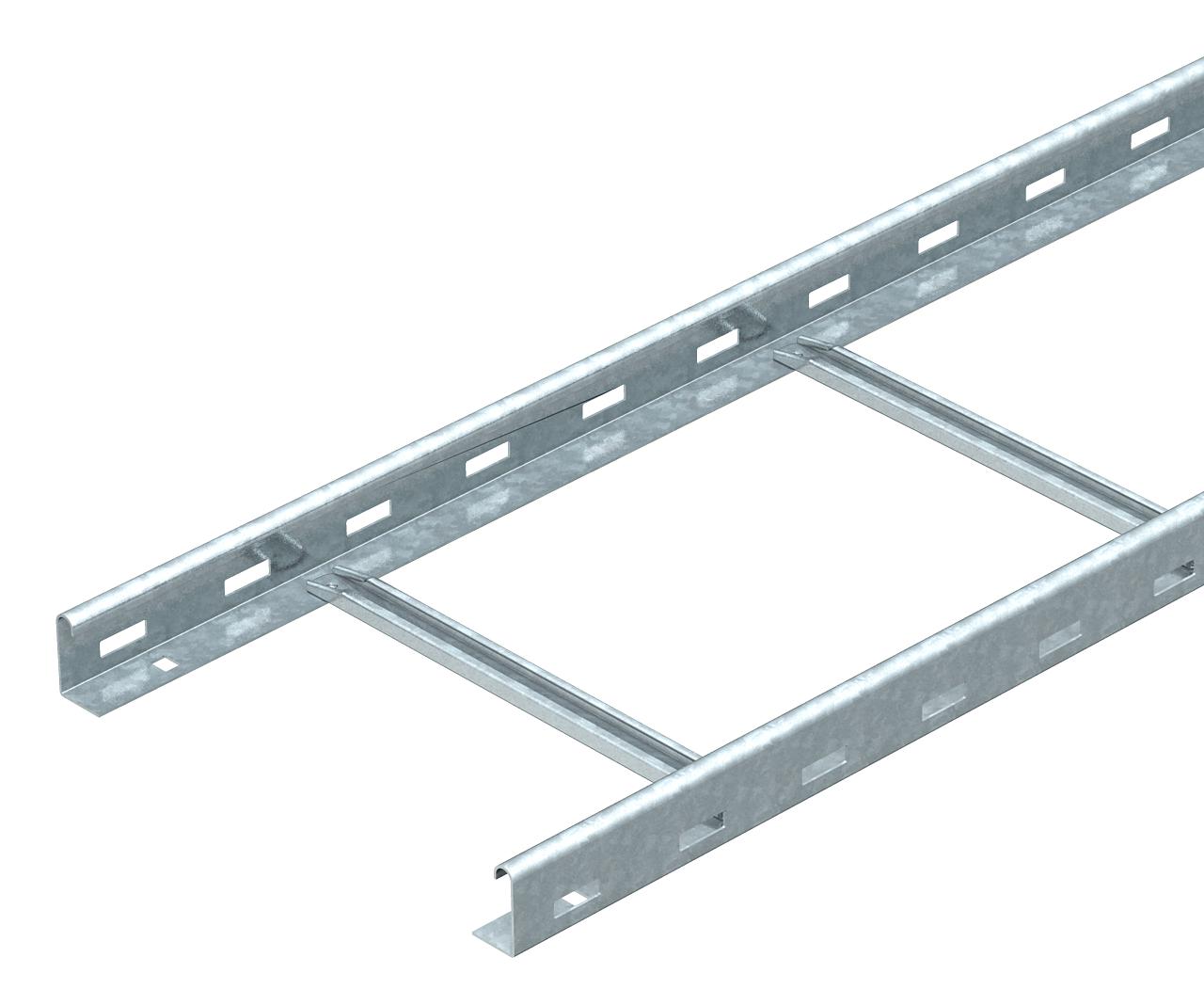

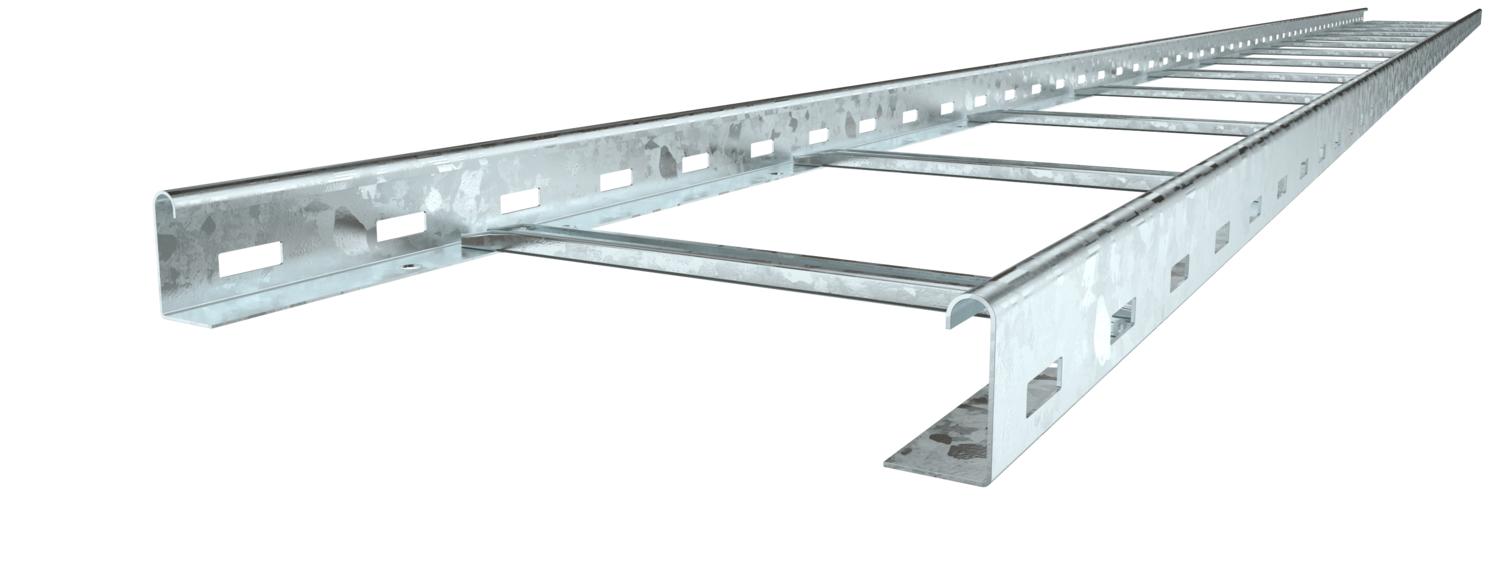

Kabelový žebřík LG 45, 6 m FT
Obj. č. 6200605 | EAN 4012195063711
- Popis výrobku
-
Popis výrobkuKabelový žebřík s výškou bočnice 45 mm se přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
-
- Technické údaje
-
Technické údaje
CO₂ stopa (GWP) od kolébky po bránu 4,6163 kg CO₂e / 1 metr Délka 6000 mm Děrování bočnice Ano Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení bočnice plochý profil Provedení bočnice Profil (otevřený) Provedení příček Profil děrovaný Provedení pro velká rozpětí Ne Rozměr 45x200x6000 Rozměr 45x200x6000 Rozměr B 200 mm Šířka 200 mm tloušťka bočnice 1,25 mm Upevnění příčky Slepé nýtování Užitečný průřez 68 cm² Užitečný průřez 6800 mm² Výška 45 mm Vzdálenost podpěr 1,5 m 1,8 kN/m Vzdálenost podpěr 2,0 m 1,4 kN/m Vzdálenost podpěr 2,5 m 1 kN/m Vzdálenost podpěr 3,0 m 0,55 kN/m Vzdálenost příček 300 mm Technické údaje

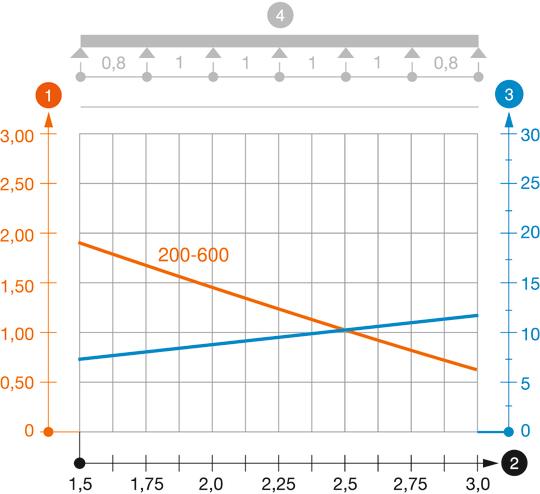

Zatěžovací diagram kabelového žebříku typu LG 45 NS
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko s otočnou západkou, FT
DRL 200 FT 6051367 3 m Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Svorka pro upevnění přepážky A2
KS KL A2 6062284 30 Kus
Přepážka 30 DD
TSG 30 DD 6062314 3 m
Odbočný plech FT
LAB 20 FT 6220436 1 Kus - Ke stažení
-
