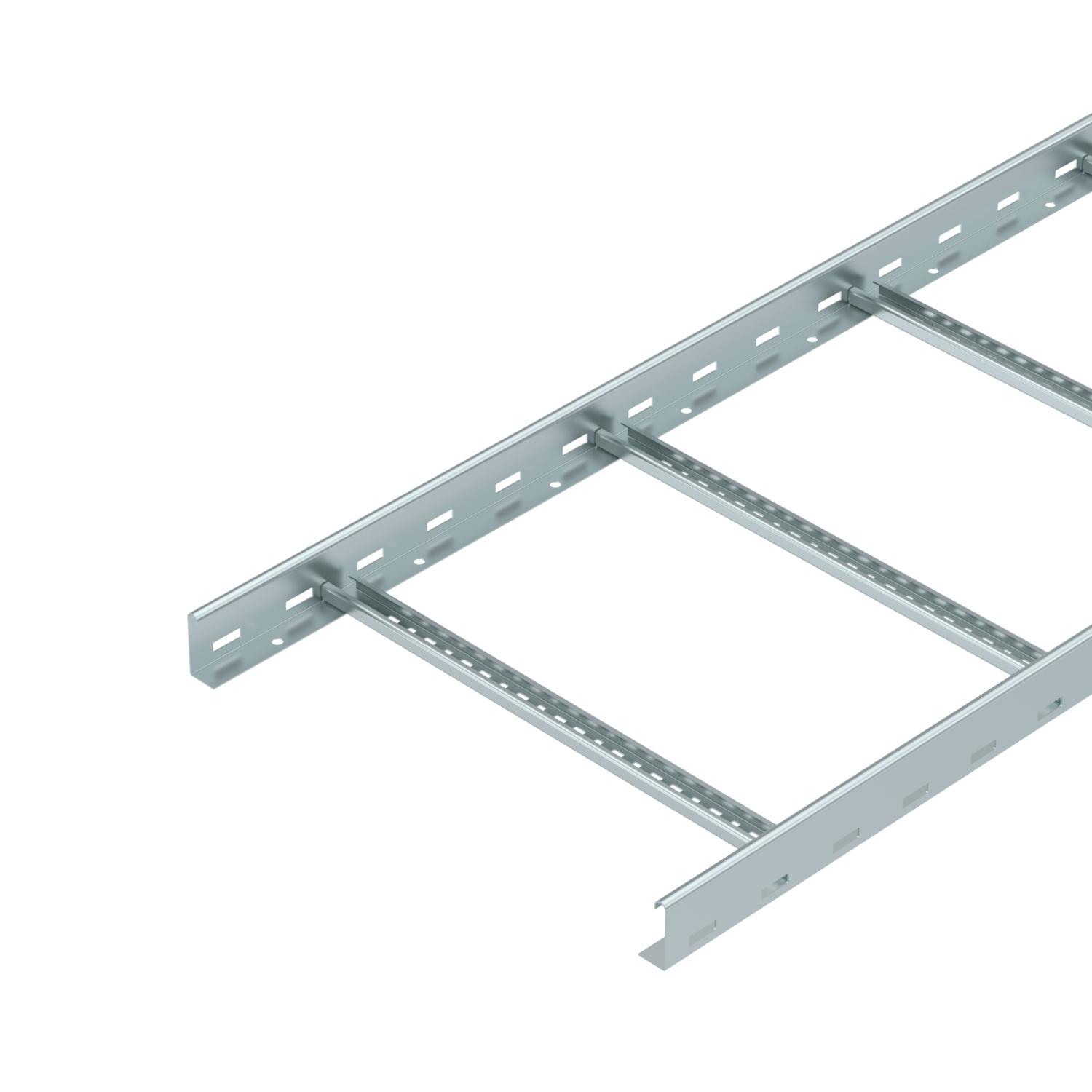

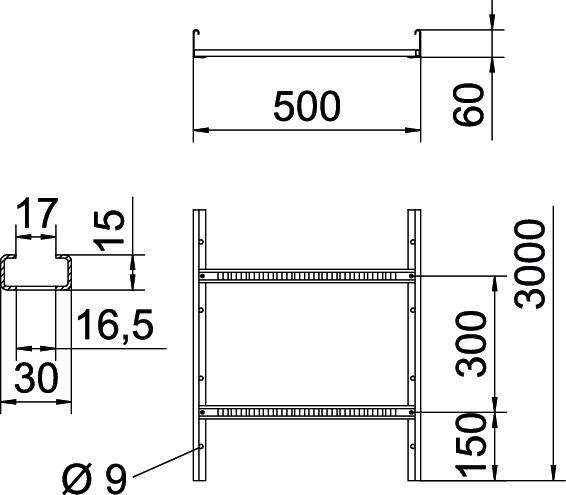

Kabelový žebřík LG 60, 3 m VS FS
Obj. č. 6208547 | EAN 4012195064077
- Popis výrobku
-
Popis výrobkuKabelový žebřík s výškou bočnice 60 mm a s přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
Jiné šířky jsou k dispozici na dotaz.
Kabelový žebřík je dodáván složený.
Kabely je možné namontovat pomocí vhodné třmenové příchytky typu 2056.
Kabelové žebříky v šířkách od 200 mm do 400 mm jsou také přípustné pro svislou instalaci jako svislý žebřík v systémech se zachováním funkčnosti při požáru. Kabely je možné namontovat pomocí třmenové příchytky typu 2056 M schválené pro zachování funkčnosti.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno CO2 stopa (GWP) od kolébky po bránu 8,0922 kg CO2e / 1 metr Délka 3000 mm Děrování bočnice Ano Materiál Ocel Nerezová ocel, mořená Ne Povrch pásově zinkováno Provedení bočnice plochý profil Provedení příček Profil děrovaný Provedení pro velká rozpětí Ne Rozměr 60x500x3000 Rozměr 60x500x3000 Rozměr B 500 mm Šířka 500 mm Šířka výřezu, příčka 16,50 tloušťka bočnice 1,5 mm Upevnění příčky Slepé nýtování Užitečný průřez 248 cm² Užitečný průřez 24800 mm² Výška 60 mm Vzdálenost podpěr 1,5 m 3,1 kN/m Vzdálenost podpěr 2,0 m 2,25 kN/m Vzdálenost podpěr 2,5 m 1,5 kN/m Vzdálenost podpěr 3,0 m 1,1 kN/m Vzdálenost podpěr 3,5 m 0,75 kN/m Vzdálenost podpěr 4,0 m 0,45 kN/m Vzdálenost podpěr 4,5 m 0,3 kN/m Vzdálenost podpěr 5,0 m 0,15 kN/m Vzdálenost příček 300 mm Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram kabelového žebříku typu LG 60 VS
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
