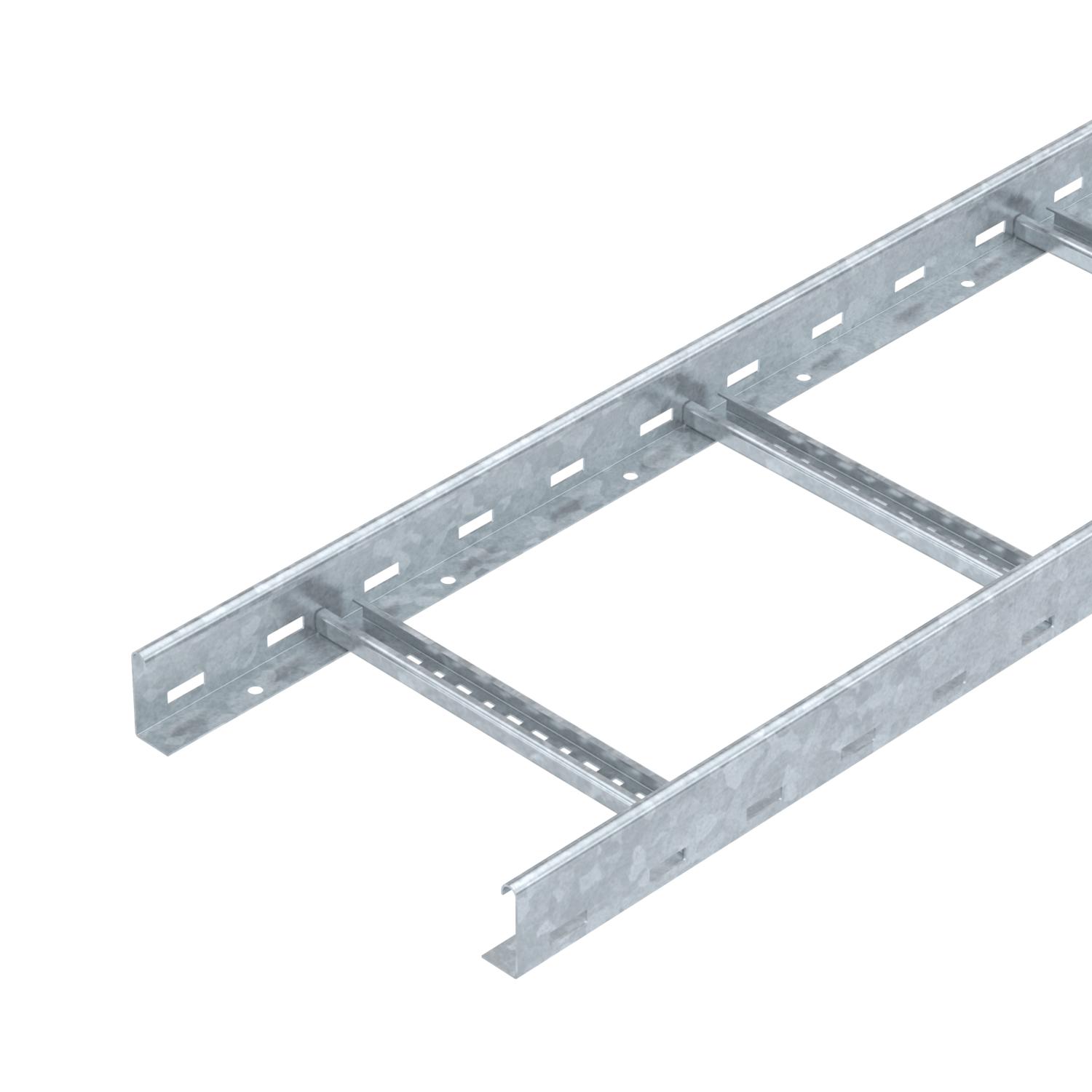

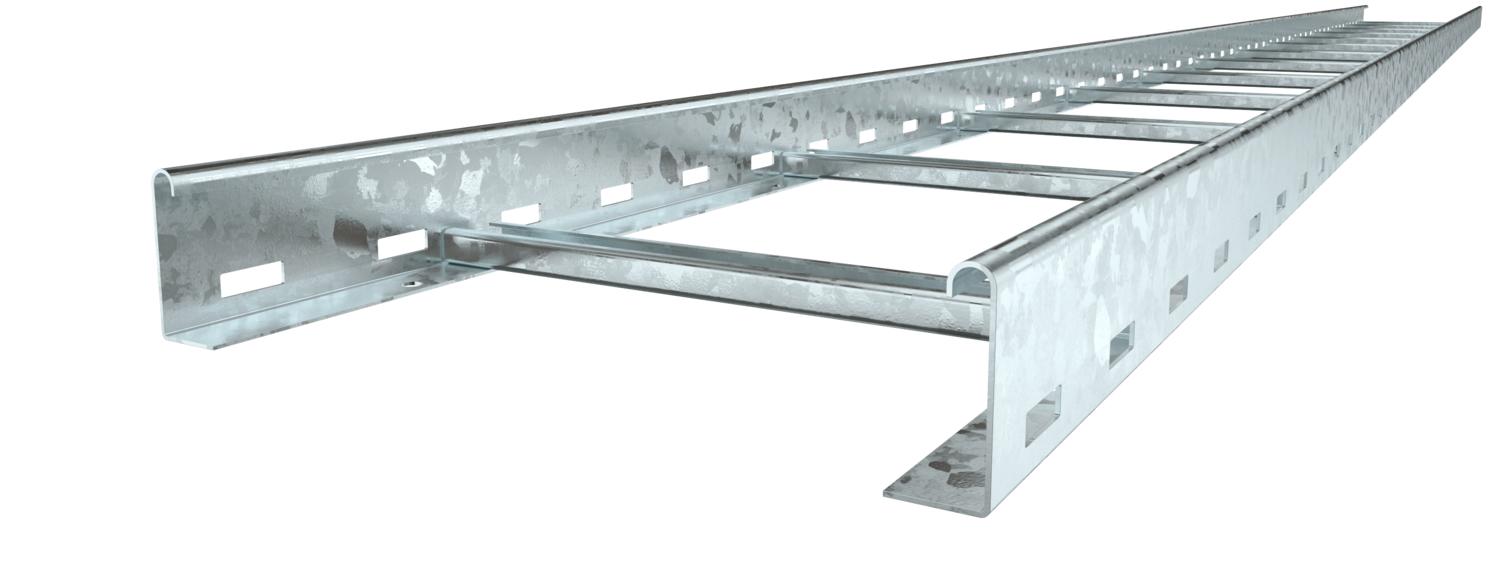

Kabelový žebřík LG 60, 6 m VS FT
Obj. č. 6208653 | EAN 4012195064350
- Popis výrobku
-
Popis výrobkuKabelový žebřík s výškou bočnice 60 mm se přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
Kabelový žebřík je dodáván složený.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno Děrování bočnice Ano Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Požární ochrana Zachování funkčnosti, normová nosná konstrukce Provedení bočnice plochý profil Provedení příček Profil děrovaný Provedení pro velká rozpětí Ne Rozměr 60x300x6000 Rozměr 60x300x6000 tloušťka bočnice 1,5 mm Upevnění příčky Slepé nýtování Užitečný průřez 14800 mm² Užitečný průřez 148 cm² Vzdálenost příček 300 mm Zachování funkčnosti Ano Rozměry

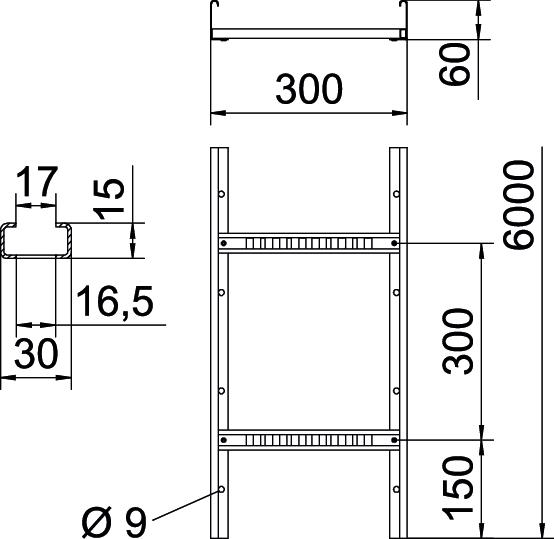

Délka 6000 mm Rozměr B 300 mm Šířka 300 mm Šířka výřezu, příčka 16,50 Výška 60 mm Zatížení
Vzdálenost podpěr 1,5 m 3,1 kN/m Vzdálenost podpěr 2,0 m 2,25 kN/m Vzdálenost podpěr 2,5 m 1,5 kN/m Vzdálenost podpěr 3,0 m 1,1 kN/m Vzdálenost podpěr 3,5 m 0,75 kN/m Vzdálenost podpěr 4,0 m 0,45 kN/m Vzdálenost podpěr 4,5 m 0,3 kN/m Vzdálenost podpěr 5,0 m 0,15 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 6,6961 kg CO2e / 1 metr CO₂ Footprint (GWP) 6,6961 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) m Declared Unit Quantity (LCA) 1 Technické údaje
Zatěžovací diagram kabelového žebříku typu LG 60 VS
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko s otočnou západkou, FT
DRL 300 FT 6051383 3 m
Podélná spojka FT
LVG 60 FT 6208843 10 Kus
Kloubová spojka FT
LGVG 60 FT 6208944 10 Kus
Dilatační spojka
LDVG 60 FT 6208970 2 Kus

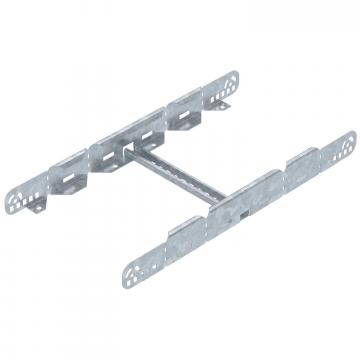

Multifunkční spojka FT
LMFV 630 FT 6225732 1 Kus
90° oblouk 60 FT
LB 90 630 R3 FT 6225064 1 Kus
Díl T 60 FT
LT 630 R3 FT 6225232 1 Kus
Prvek s kloubovým obloukem 60 FT
LGBE 630 FT 6225472 1 Kus
Ochranný kryt 60
SKH 60 OR 6222537 40 Pár
Úhelník
LAW FT 6221513 10 Kus
Příchytka FT
LAS 60 FT 6221378 10 Kus
Přepážka 45 DD
TSG 45 DD 6062321 3 m
Rohový plech DD
LEB 25 DD 6221216 1 Kus
Rohový plech DD
LEB 50 DD 6221259 1 Kus
Odbočný plech FT
LAB 30 FT 6220444 1 Kus
Vkládací plech DD
ELB-L 30 DD 6103356 3 m - Ke stažení
-
