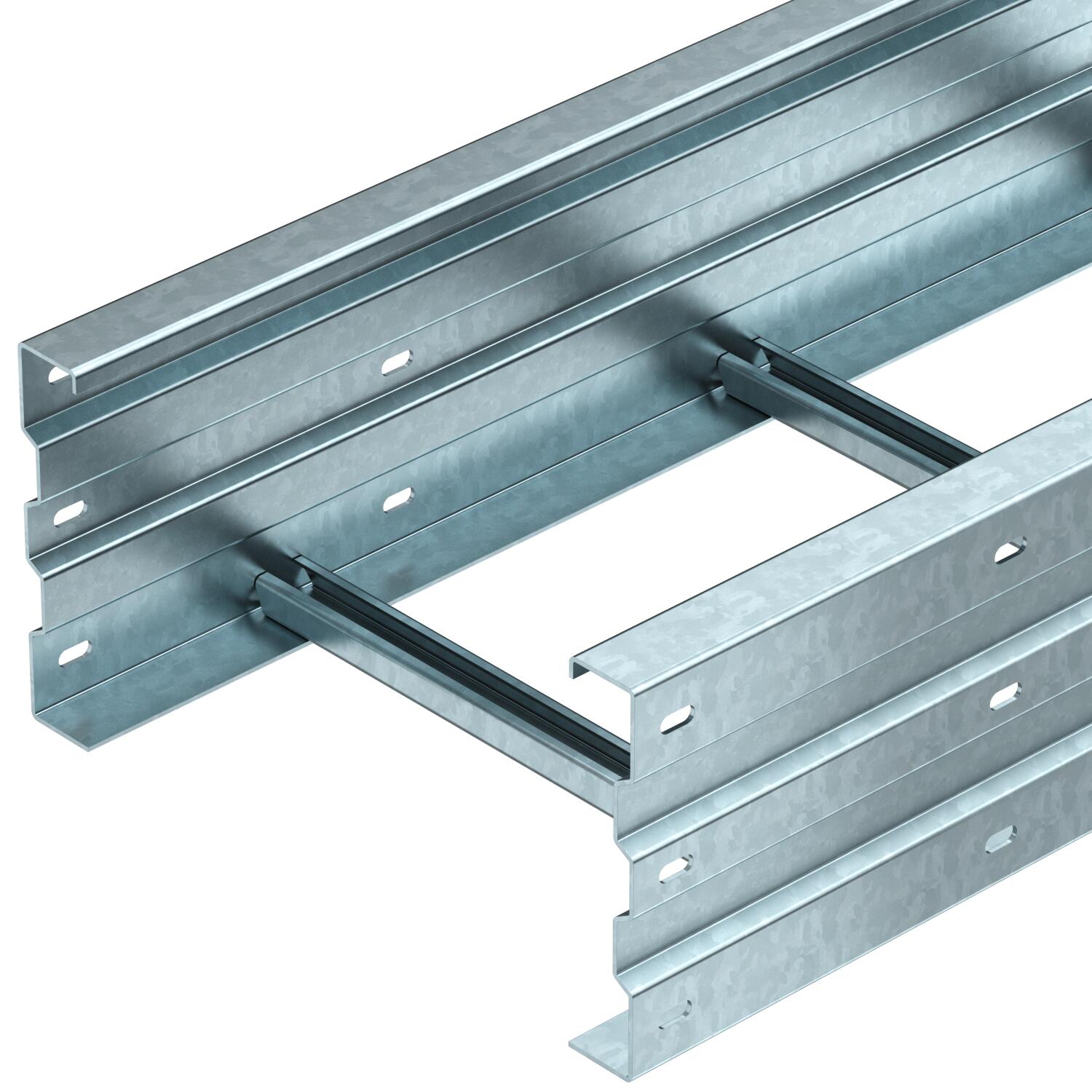

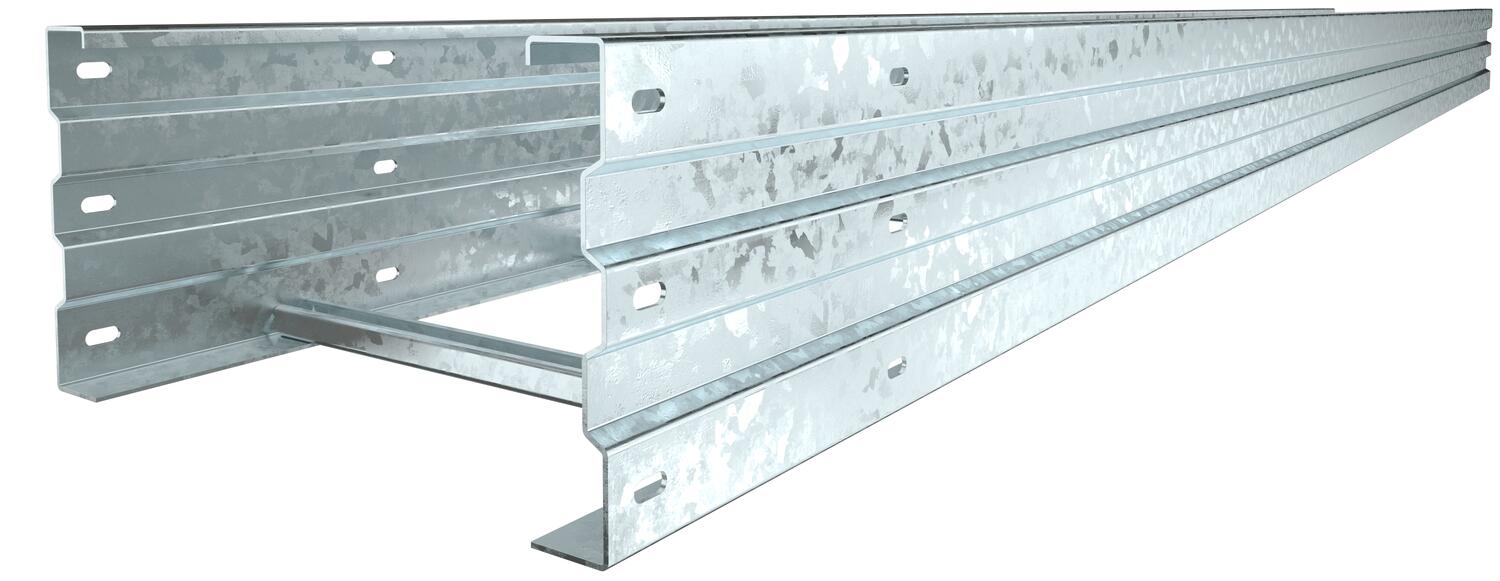

Kabelový žebřík pro velká rozpětí WKL 200 FT
Obj. č. 6232102 | EAN 4012196614844
- Popis výrobku
-
Popis výrobkuKabelový žebřík pro velká rozpětí s výškou bočnice 200 mm.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
Spojky typu WRV 200 je nutné zvlášť objednat.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno Děrování bočnice Ano Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení příček Profil neděrovaný Provedení pro velká rozpětí Ano Rozměr 200x200 Rozměr 200x200x6000 tloušťka bočnice 2,5 mm Upevnění příčky Svařeno Užitečný průřez 344 cm² Užitečný průřez 34400 mm² Zachování funkčnosti Ne Rozměry

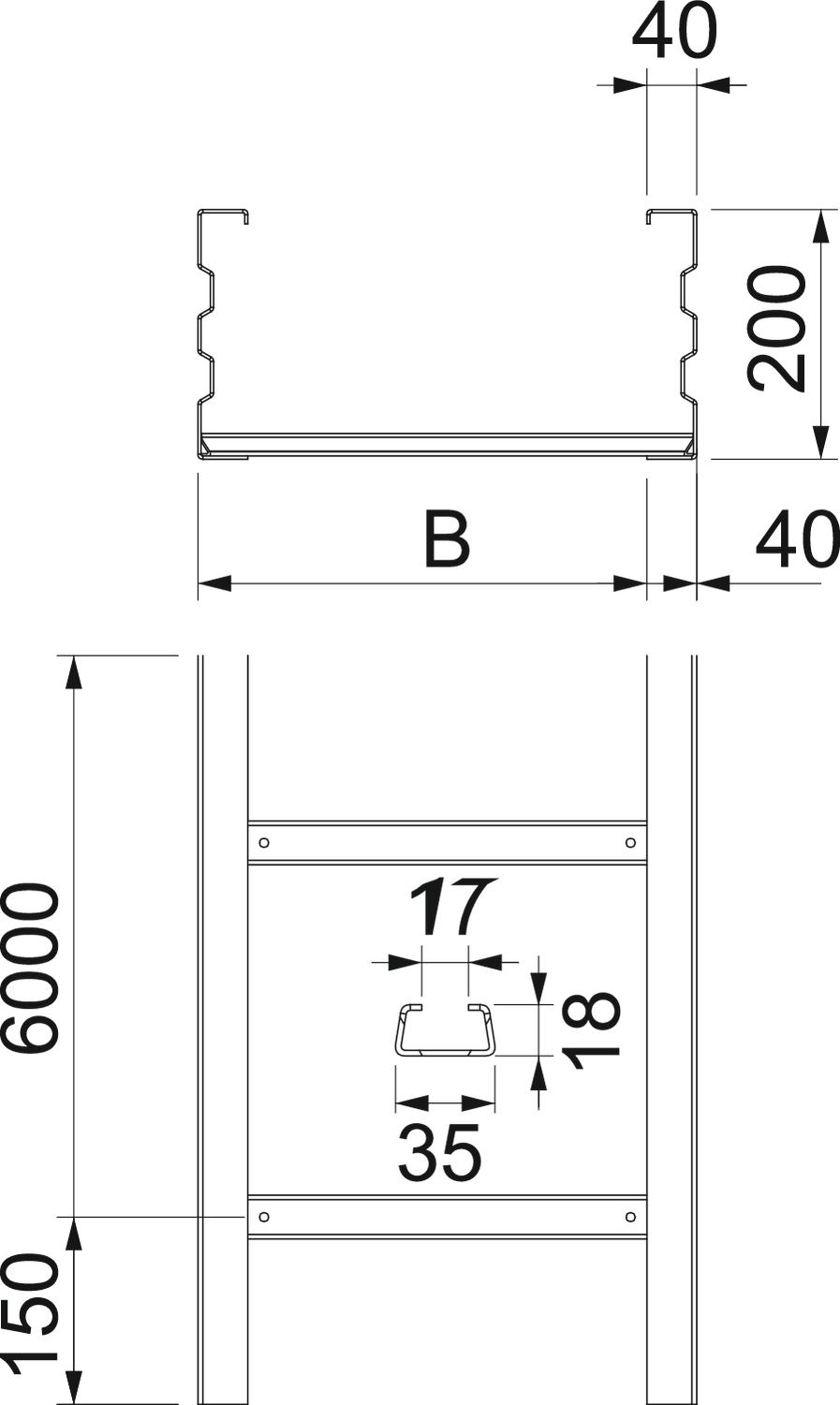

Délka 6000 mm Rozměr B 200 mm Rozměr L 6000 mm Šířka 200 mm Šířka výřezu, příčka 17,00 Výška 200 mm Zatížení
Vzdálenost podpěr 10,0 m 1 kN/m Vzdálenost podpěr 6,0 m 3 kN/m Vzdálenost podpěr 7,0 m 2,5 kN/m Vzdálenost podpěr 8,0 m 2 kN/m Vzdálenost podpěr 9,0 m 1,4 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 26,6429 kg CO2e / 1 metr CO₂ Footprint (GWP) 26,6429 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) m Declared Unit Quantity (LCA) 1 Technické údaje

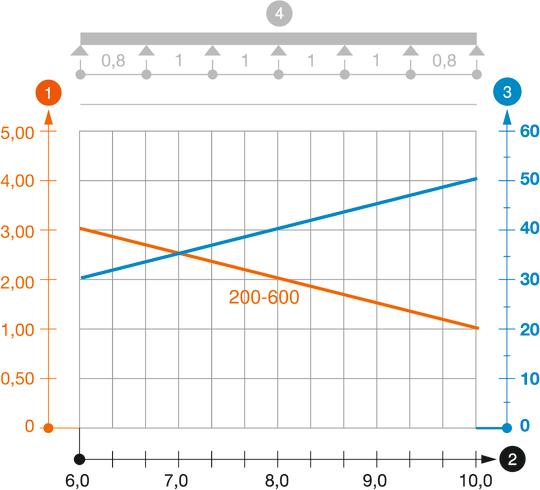

Zatěžovací diagram kabelového žebříku pro velká rozpětí typu WKL 200
- Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

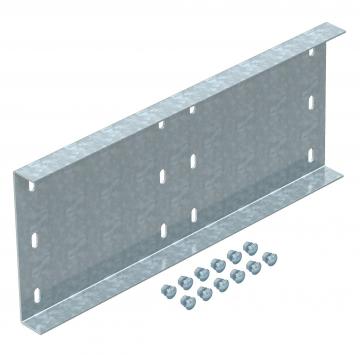

Podélné spojky
WRV 200 FT 6232507 4 Kus

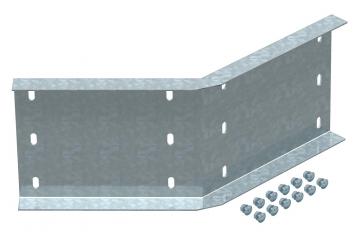

Úhlová spojka 45°, vodorovná, vnitřní bočnice 200 FT
WRWV 200 I FT 6232612 4 Kus
45° úhlová spojka, vodorovná, vnější bočnice 200 FT
WRWV 200 A FT 6232604 4 Kus
Přepážka 110 DD
TSG 110 DD 6062335 3 m
Přepážka 135 DD
TSG 135 DD 6062338 3 m - Ke stažení
-
Datový list WKL 2020 FT / 6232102 , 0.33MB , pdfEU prohlášení o shodě WKL 2020 FT / 6232102 , 0.13MB , pdfUK - Prohlášení shody WKL 2020 FT / 6232102 , 0.09MB , pdfREACH Prohlášení o shodě WKL 2020 FT / 6232102 , 0.12MB , pdfRoHS Prohlášení o shodě WKL 2020 FT / 6232102 , 0.13MB , pdfEnvironmentální prohlášení o produktu (EPD) WKL 2020 FT / 6232102 , 2.03MB , pdfNávod k montáži Wide span cable ladders , 7.96MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
