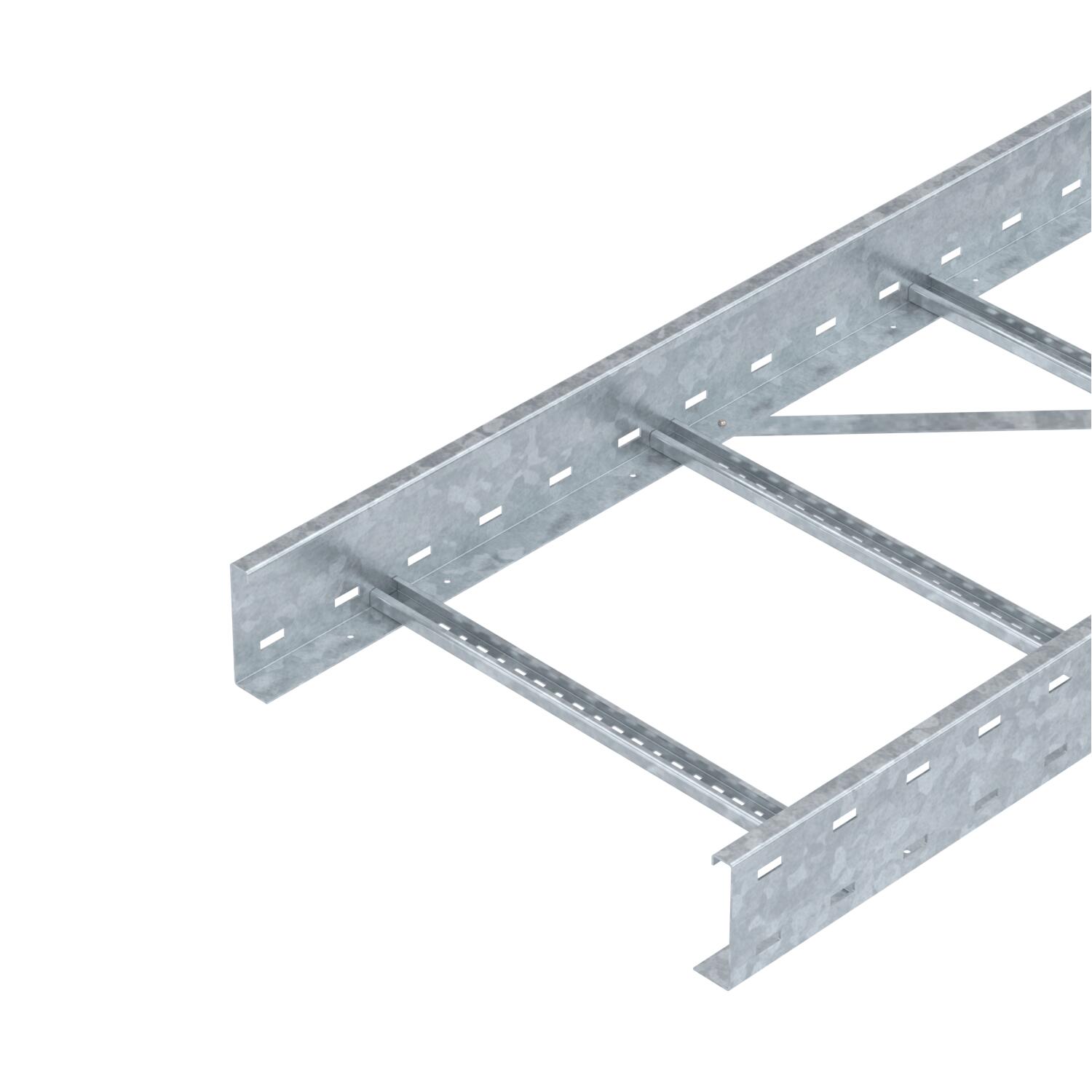

Kabelový žebřík pro velká rozpětí WKLG 110 FT
Obj. č. 6311071 | EAN 4012196883516
- Popis výrobku
-
Popis výrobkuKabelový žebřík pro velká rozpětí s děrovanou bočnicí o výšce 110 mm. Upevnění kabelů a vedení pomocí třmenové příchytky typu 2056.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
Podélné spojky typu WRVL 110 je nutné zvlášť objednat.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno Děrování bočnice Ano Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení bočnice Profil (otevřený) Provedení příček Profil děrovaný Provedení pro velká rozpětí Ano Rozměr 110 x 500 Rozměr 110x500x6000 tloušťka bočnice 2 mm Upevnění příčky Plně nýtováno Užitečný průřez 471 cm² Užitečný průřez 47100 mm² Zachování funkčnosti Ne Rozměry

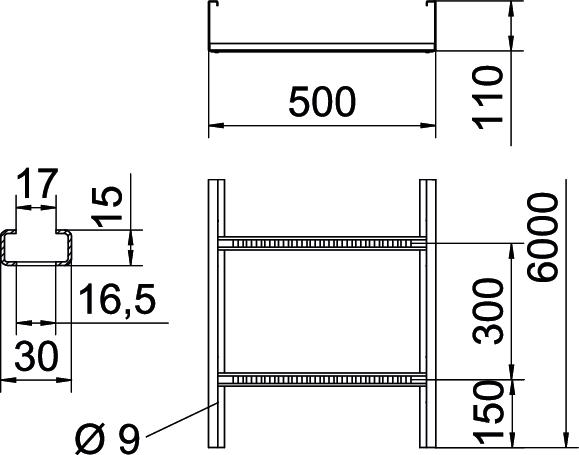

Délka 6000 mm Rozměr B 500 mm Rozměr L 6000 mm Šířka 500 mm Šířka výřezu, příčka 17,00 Výška 110 mm Zatížení
Vzdálenost podpěr 3,0 m 2,9 kN/m Vzdálenost podpěr 3,5 m 2,48 kN/m Vzdálenost podpěr 4,0 m 2,1 kN/m Vzdálenost podpěr 4,5 m 1,78 kN/m Vzdálenost podpěr 5,0 m 1,5 kN/m Vzdálenost podpěr 6,0 m 1 kN/m Vzdálenost podpěr 7,0 m 0,7 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 14,6128 kg CO2e / 1 metr CO₂ Footprint (GWP) 14,6128 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) m Declared Unit Quantity (LCA) 1 Technické údaje
Zatěžovací diagram kabelového žebříku pro velká rozpětí typu WKLG 110
- Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko s otočnou západkou, DD
WDRL 1116 50 DD 6227612 3 m
Podélná spojka FT
WRVL 110 FT 6091180 2 Kus
Ochranný kryt
SKHW 110 OR 6310398 20 Pár
Kloubová spojka FT
WRGV 110 FT 6091334 2 Kus
Přepážka 85 DD
TSG 85 DD 6062331 3 m
Odbočný díl T 110 FT
WLT 1150 FT 6312756 1 Kus
Křížení 110 FT
WLK 1150 FT 6312969 1 Kus - Ke stažení
-
