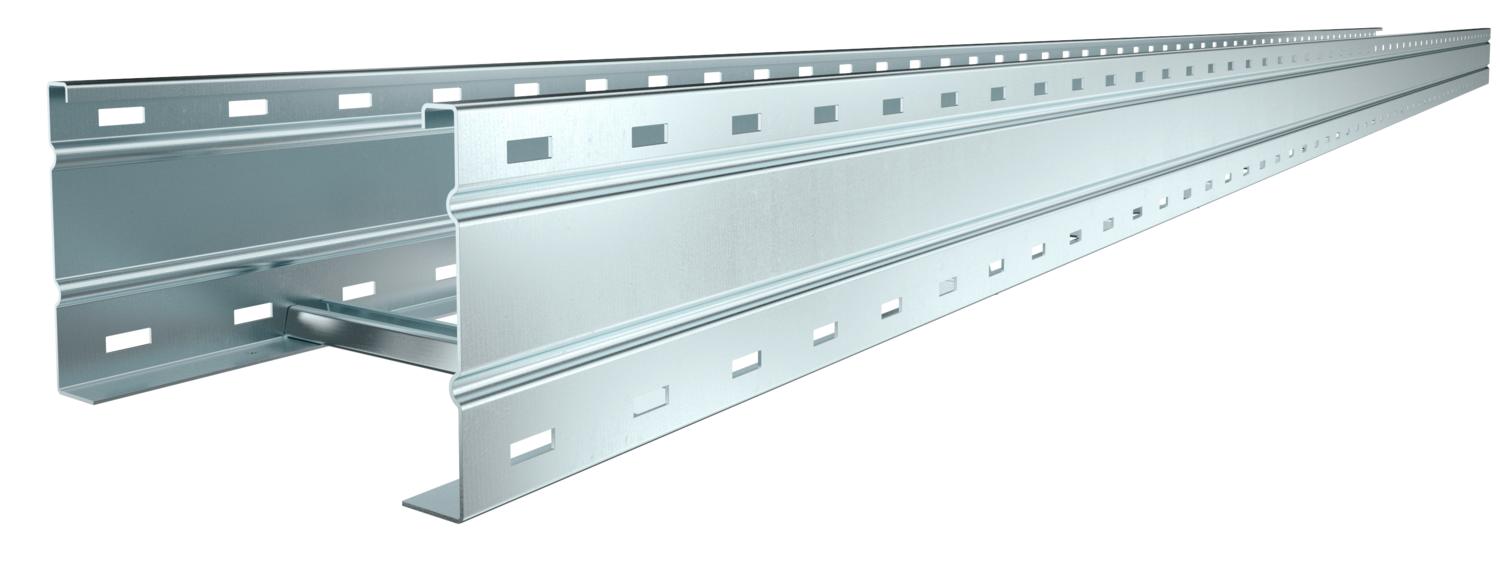

Kabelový žebřík pro velká rozpětí WKLG 160 FS
Obj. č. 6227023 | EAN 4012196169092
- Popis výrobku
-
Popis výrobkuKabelový žebřík pro velká rozpětí s děrovanou bočnicí o výšce 160 mm. Upevnění kabelů a vedení pomocí třmenové příchytky typu 2056.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
Spojky typu WRV 160 je nutné zvlášť objednat.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno Děrování bočnice Ano Materiál Ocel Nerezová ocel, mořená Ne Odpovídá požadavkům ROHS Ano Povrch pásově zinkováno Produktová řada Řada WKLG Provedení příček Profil neděrovaný Provedení pro velká rozpětí Ano Rozměr 160x200x6000 Rozměr 160 x 200 tloušťka bočnice 2 mm Upevnění příčky Plně nýtováno Užitečný průřez 28200 mm² Užitečný průřez 282 cm² Zachování funkčnosti Ne Rozměry
Délka 6000 mm Rozměr B 200 mm Rozměr L 6000 mm Šířka 200 mm Šířka výřezu, příčka 16,50 Výška 160 mm Zatížení
Vzdálenost podpěr 3,0 m 2,9 kN/m Vzdálenost podpěr 3,5 m 2,59 kN/m Vzdálenost podpěr 4,0 m 2,3 kN/m Vzdálenost podpěr 4,5 m 2,04 kN/m Vzdálenost podpěr 5,0 m 1,8 kN/m Vzdálenost podpěr 6,0 m 1,4 kN/m Vzdálenost podpěr 7,0 m 1 kN/m Vzdálenost podpěr 8,0 m 0,7 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 17,6987 kg CO2e / 1 metr CO₂ Footprint (GWP) 17,6987 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit m Declared Unit Quantity 1 Technické údaje
Zatěžovací diagram kabelového žebříku pro velká rozpětí typu WKLG 160
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko s otočnou západkou, FS
WDRL 1116 20 FS 6227422 3 m
Podélné spojky FS
WRVL 160 FS 6227708 2 Kus

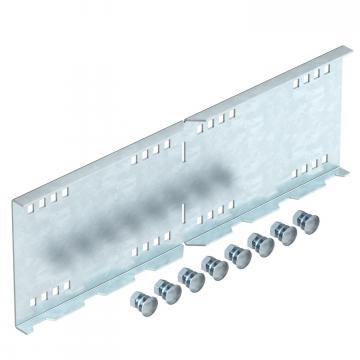

Úhlová spojka 160 FS
WRWVK 160 FS 6227832 2 Kus
45° úhlová spojka, vnitřní, 160 FS
WRWV 160 I FS 6227902 1 Kus
45° úhlová spojka, vnější 160 FS
WRWV 160 A FS 6227856 1 Kus
Kloubová spojka FS
WRGV 160 FS 6227953 2 Kus
Přepážka 110 FS
TSG 110 FS 6062122 3 m
90° oblouk 160 FS
WLB 90 162 FS 6229336 1 Kus

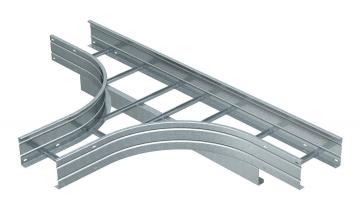

Odbočný díl T 160 FT
WLT 1620 FT 6229727 1 Kus - Ke stažení
-
