Kabelový žebřík pro velká rozpětí WKLG 160 FT 6000 | 200 | 2 | Ne

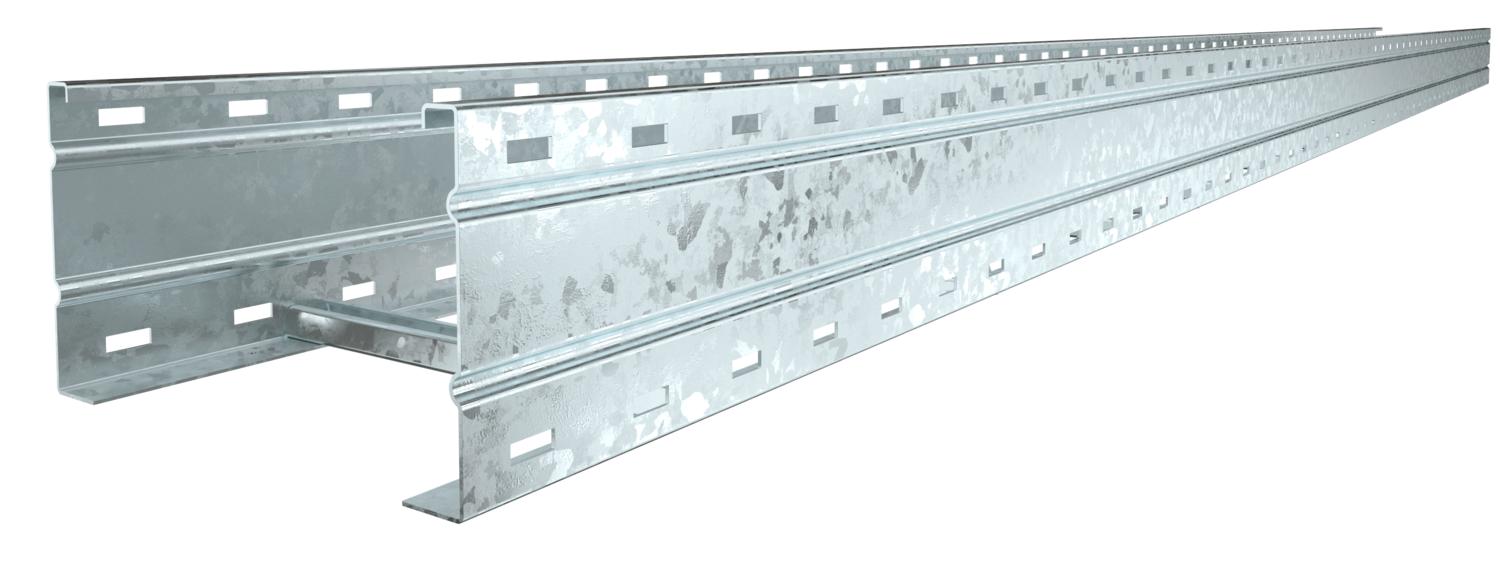

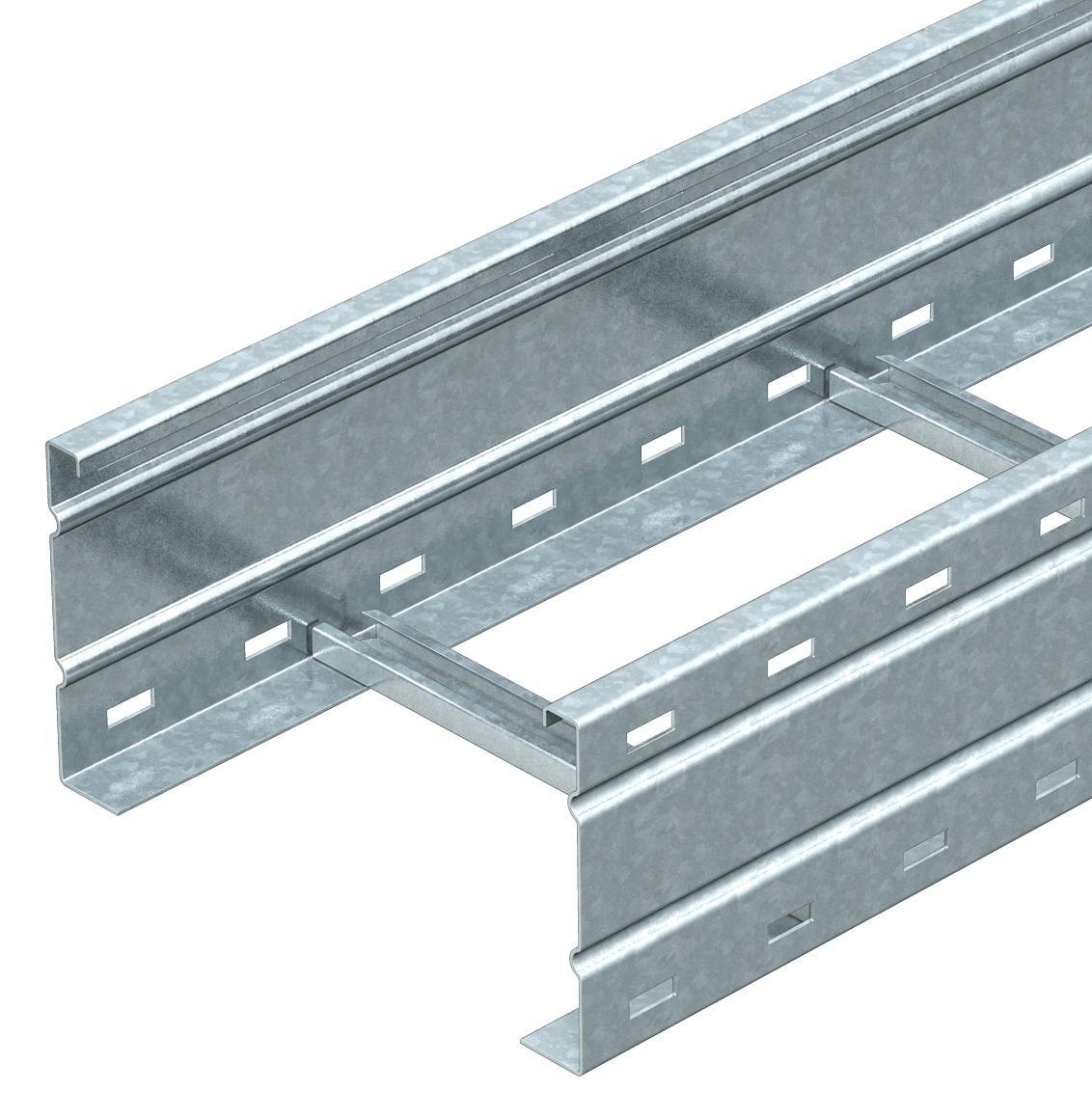

Kabelový žebřík pro velká rozpětí WKLG 160 FT

Obj. č. 6227120 | EAN 4012196169399

Obj. č. / Typ

Délka	6000 mm

Šířka

tloušťka bočnice	2 mm

Zachování funkčnosti	Ne

Popis výrobku

Popis výrobku

Kabelový žebřík pro velká rozpětí s děrovanou bočnicí o výšce 160 mm. Upevnění kabelů a vedení pomocí třmenové příchytky typu 2056.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Spojky typu WRV 160 je nutné zvlášť objednat.

Technické údaje

Technické údaje

Barva	pozinkováno
CO2 stopa (GWP) od kolébky po bránu	16,6798 kg CO2e / 1 metr
Délka	6000 mm
Děrování bočnice	Ano
Materiál	Ocel
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení příček	Profil neděrovaný
Provedení pro velká rozpětí	Ano
Rozměr	160x200x6000
Rozměr	160 x 200
Rozměr B	200 mm
Rozměr L	6000 mm
Šířka	200 mm
Šířka výřezu, příčka	16,50

tloušťka bočnice	2 mm
Upevnění příčky	Plně nýtováno
Užitečný průřez	28200 mm²
Užitečný průřez	282 cm²
Výška	160 mm
Vzdálenost podpěr 3,0 m	2,9 kN/m
Vzdálenost podpěr 3,5 m	2,59 kN/m
Vzdálenost podpěr 4,0 m	2,3 kN/m
Vzdálenost podpěr 4,5 m	2,04 kN/m
Vzdálenost podpěr 5,0 m	1,8 kN/m
Vzdálenost podpěr 6,0 m	1,4 kN/m
Vzdálenost podpěr 7,0 m	1 kN/m
Vzdálenost podpěr 8,0 m	0,7 kN/m
Zachování funkčnosti	Ne

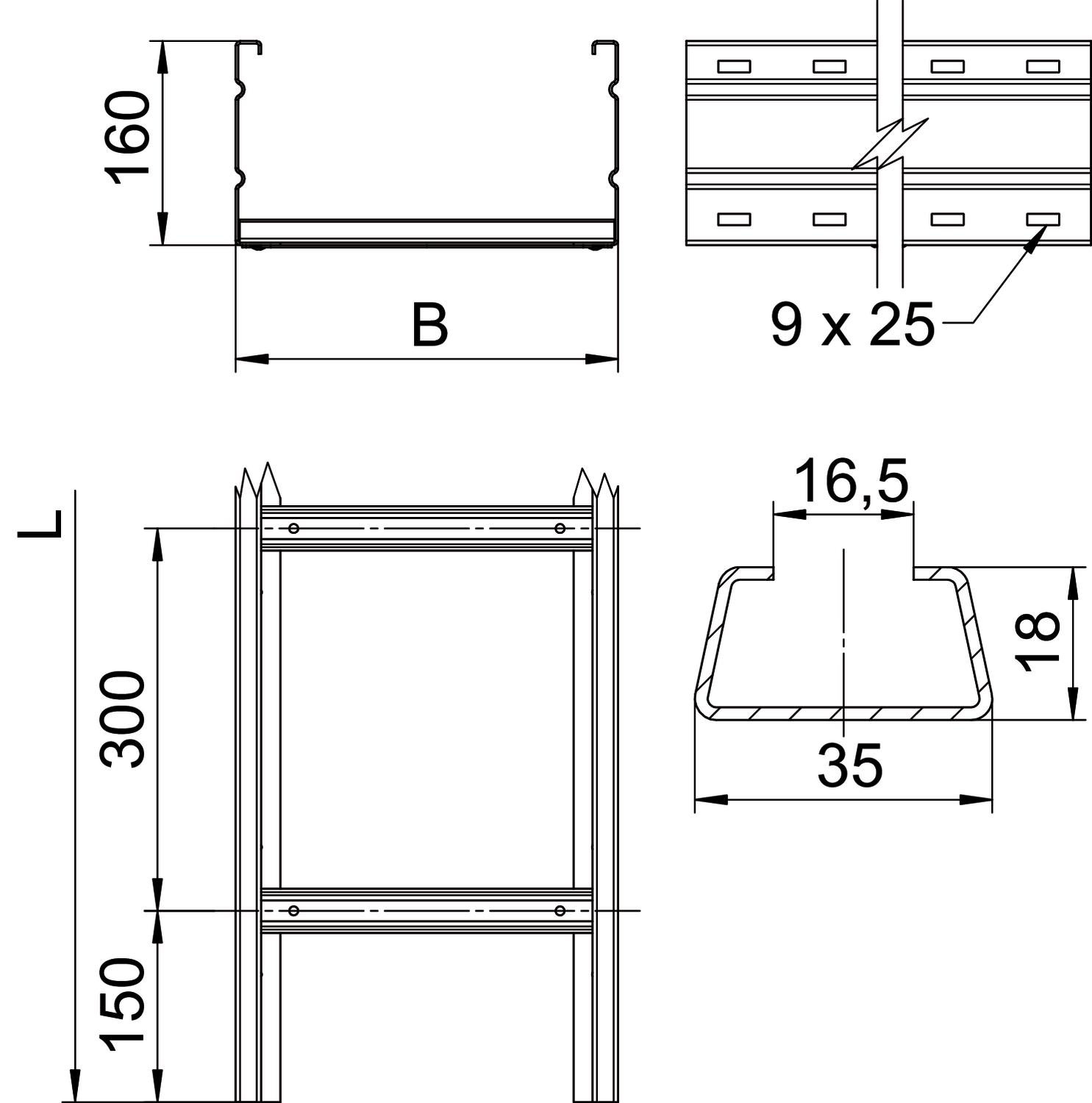

Technické údaje

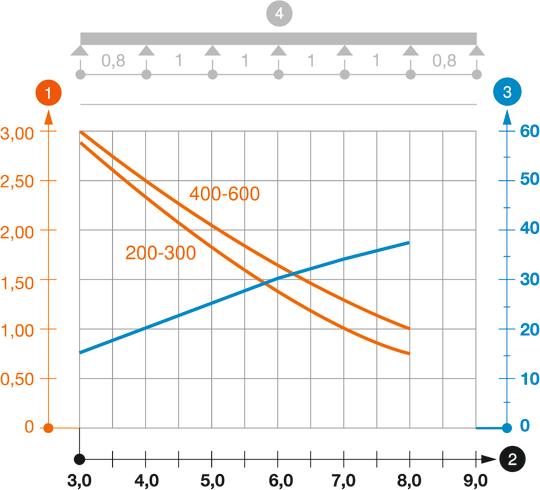

Zatěžovací diagram kabelového žebříku pro velká rozpětí typu WKLG 160

Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
Rozpětí podpěr v mm
Průhyb bočnice v mm při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením

Všechny typy

Všechny typy

Typ	Délka	Šířka	tloušťka bočnice	Zachování funkčnosti	Obj. č.	Množství	Nejm. prod. jedn.
WKLG 1620 FT	6000 mm	200 mm	2 mm	Ne	6227120	m	6 m
WKLG 1630 FT	6000 mm	300 mm	2 mm	Ne	6227139	m	6 m
WKLG 1640 FT	6000 mm	400 mm	2 mm	Ne	6227147	m	6 m
WKLG 1650 FT	6000 mm	500 mm	2 mm	Ne	6227155	m	6 m
WKLG 1660 FT	6000 mm	600 mm	2 mm	Ne	6227163	m	6 m
