Poznámka: Výroba tohoto výrobku bude ukončena.

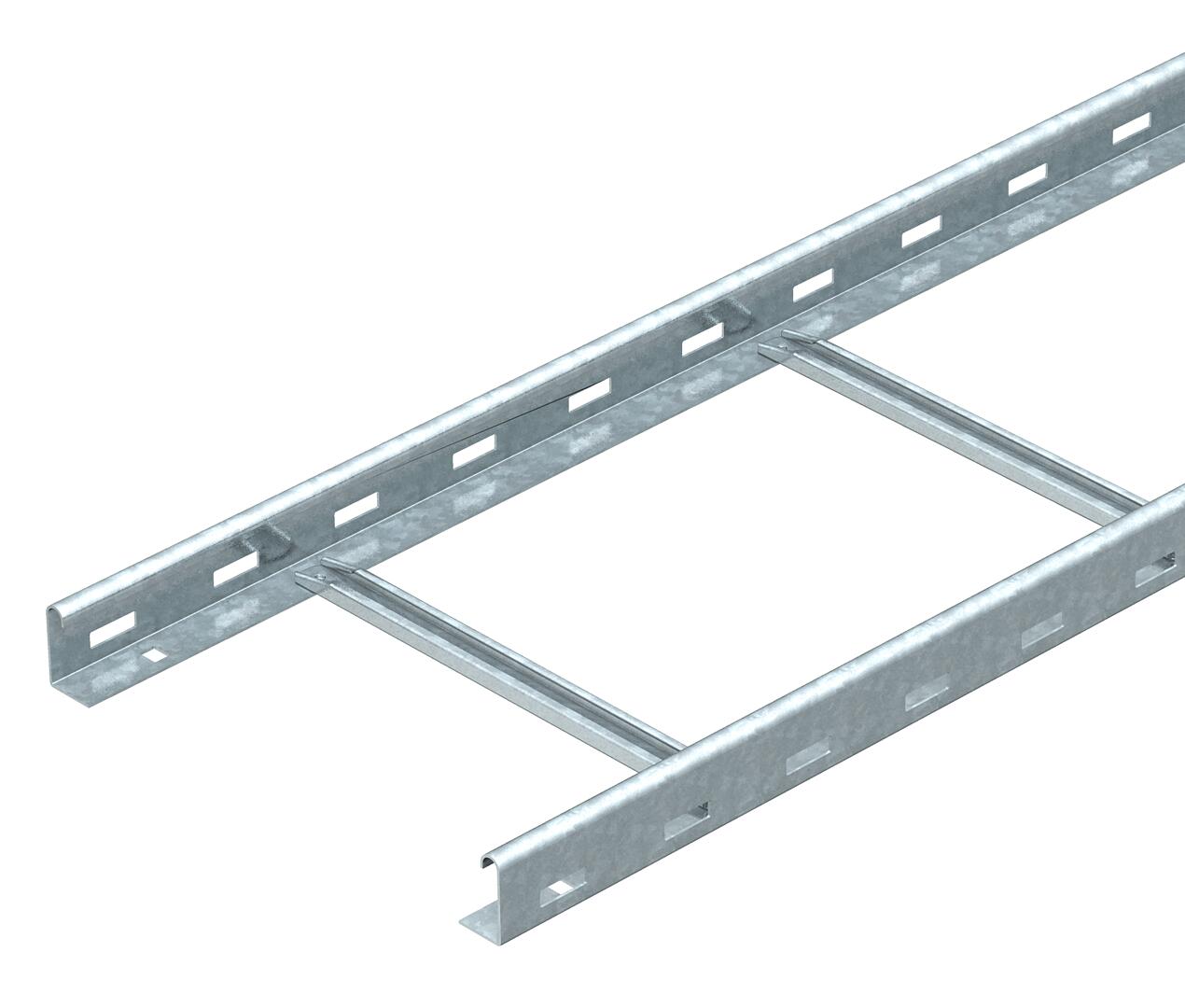

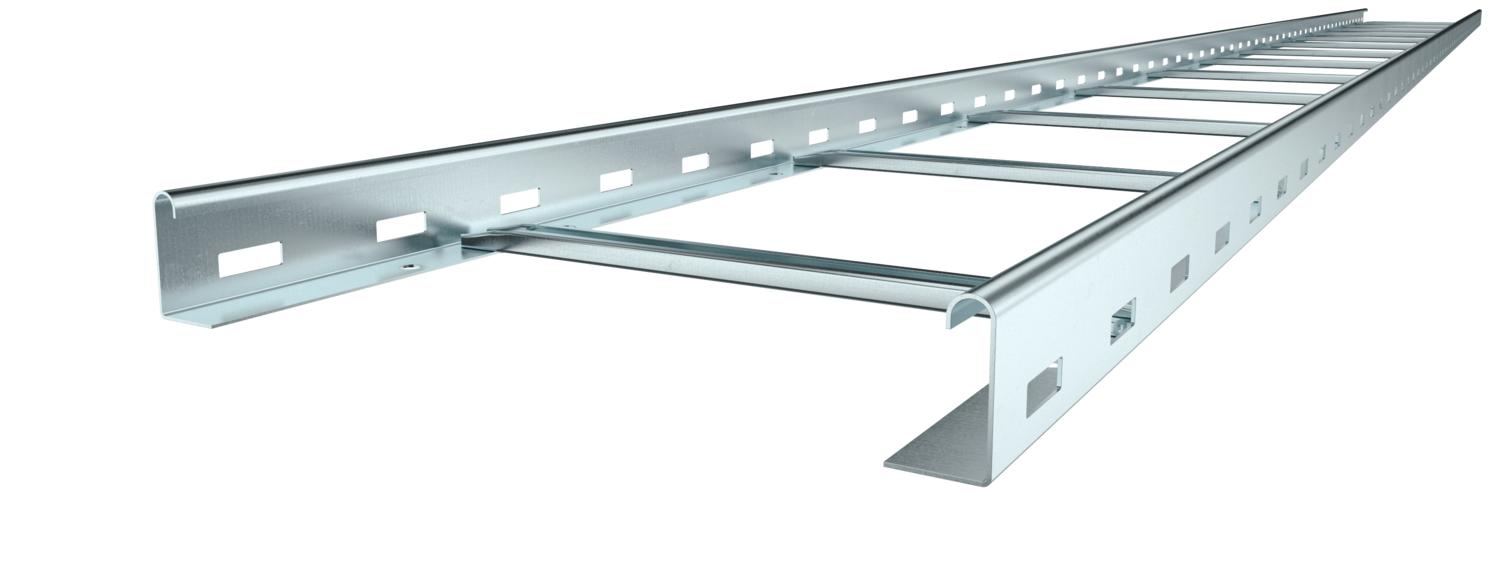

Kabelový žebřík SLG 45, 3 m FS
Obj. č. 6200543 | EAN 4012195063582
- Popis výrobku
-
Popis výrobkuKabelový žebřík s výškou bočnice 45 mm a s přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
-
- Technické údaje
-
Technické údaje
CO₂ stopa (GWP) od kolébky po bránu 6,906 kg CO₂e / 1 metr Délka 3000 mm Děrování bočnice Ano Materiál Ocel Nerezová ocel, mořená Ne Povrch pásově zinkováno Provedení bočnice plochý profil Provedení bočnice Profil (otevřený) Provedení příček Profil děrovaný Provedení pro velká rozpětí Ne Rozměr 45x300x3000 Rozměr 45x300x3000 Rozměr B 300 mm Šířka 300 mm tloušťka bočnice 2 mm Upevnění příčky Slepé nýtování Užitečný průřez 10300 mm² Užitečný průřez 103 cm² Výška 45 mm Vzdálenost podpěr 1,5 m 2,75 kN/m Vzdálenost podpěr 2,0 m 2 kN/m Vzdálenost podpěr 3,0 m 1 kN/m Vzdálenost podpěr 4,0 m 0,55 kN/m Vzdálenost příček 300 mm Zachování funkčnosti Ne Technické údaje

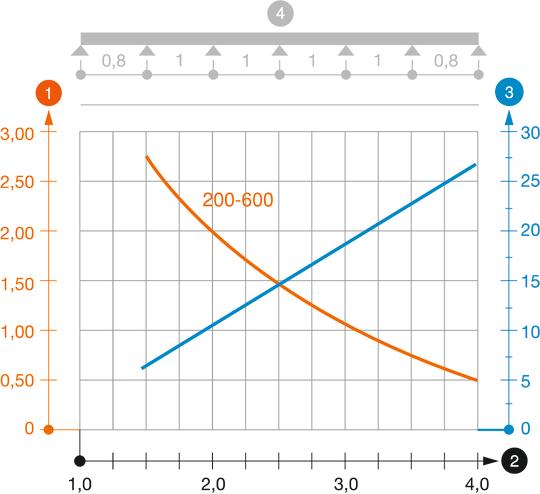

Zatěžovací diagram kabelového žebříku typu SLG 45 NS
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Přepážka 30 FS
TSG 30 FS 6062050 3 m Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko s otočnou západkou, FS
DRL 300 FS 6052304 3 m

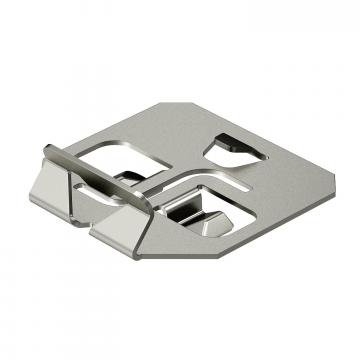

Svorka pro upevnění přepážky A2
KS KL A2 6062284 30 Kus - Ke stažení
-
Datový list SLG 430 NS 3 FS / 6200543 , 0.27MB , pdfEU prohlášení o shodě SLG 430 NS 3 FS / 6200543 , 0.13MB , pdfNávod k montáži Cable ladder systems , 6.51MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
