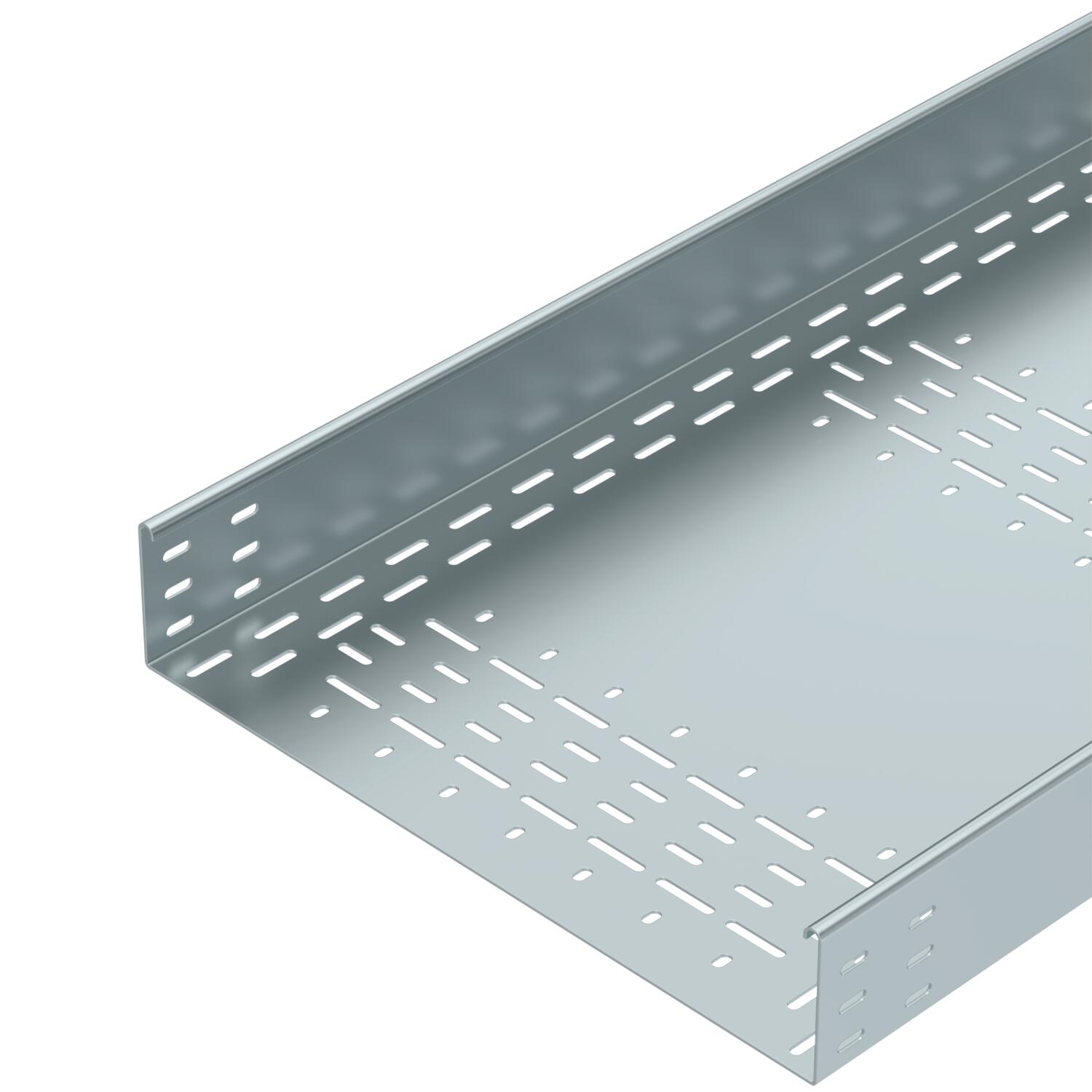

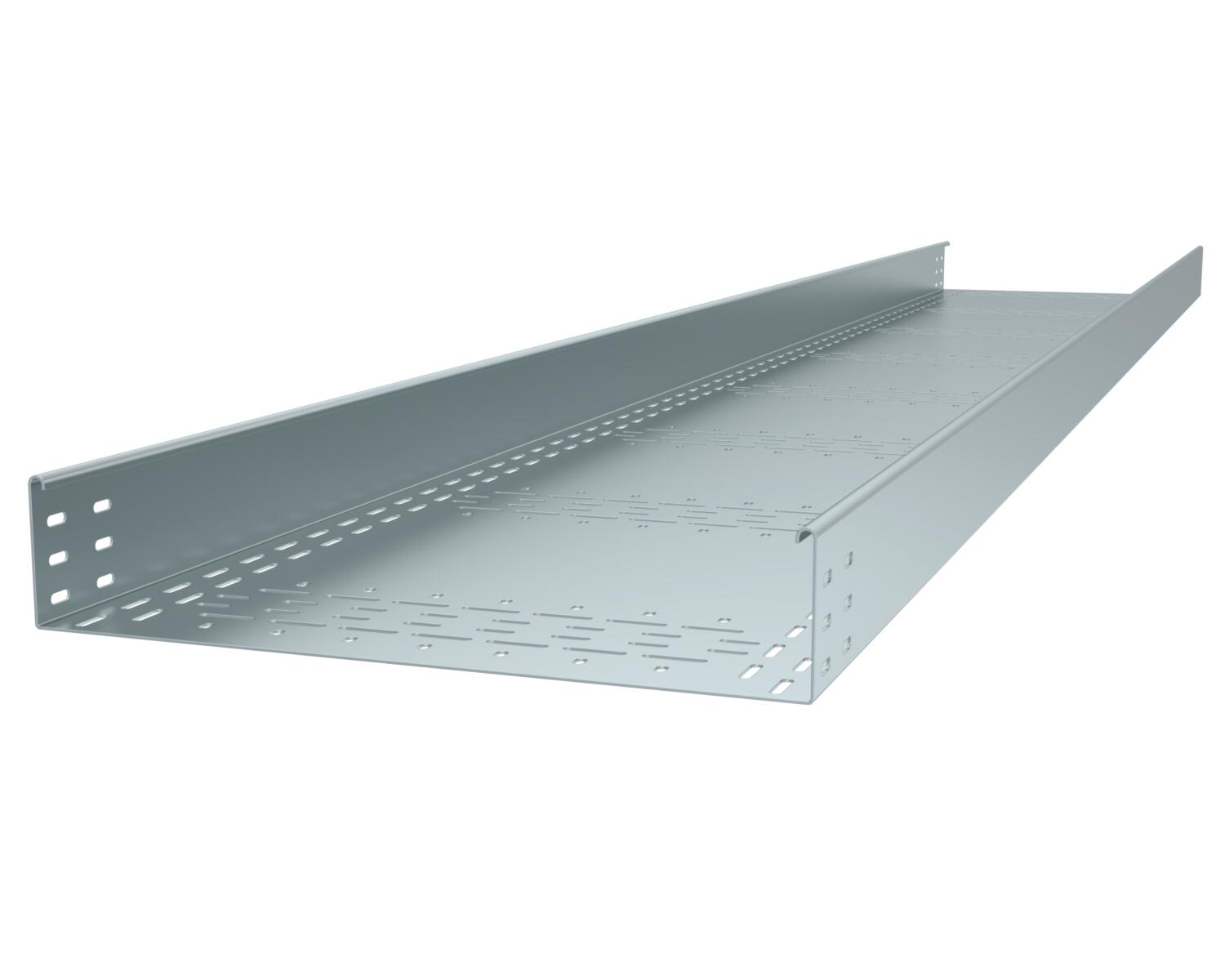

Kabelový žlab BKRS 100 FS

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	2 mm

Zachování funkčnosti	Ne

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

Systém těžkých pochozích kabelových žlabů BKRS s děrovaným dnem, výška bočnice 100 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Kabelový žlab je na obou stranách děrován pro spojky.

Podélné spojky je nutné podle potřeby zvlášť objednat.

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ne
Druh spojky kabelového nosného systému	šroubovaný
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky

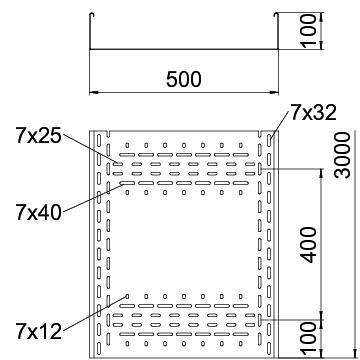

Rozměr	100x500x3000
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	0,08 in
Tloušťka plechu	2 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	49600 mm²
Užitečný průřez	496 cm²
Zachování funkčnosti	Ne

CO2 stopa (GWP) od kolébky po bránu	25,0926 kg CO2e / 1 metr
CO₂ Footprint (GWP)	25,0926 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Všechny typy

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
BKRS 1010 FS	3000 mm	100 mm	2 mm	Ne	Ocel	pásově zinkováno	6062000	m	3 m
BKRS 1020 FS	3000 mm	200 mm	2 mm	Ne	Ocel	pásově zinkováno	6062002	m	3 m
BKRS 1030 FS	3000 mm	300 mm	2 mm	Ne	Ocel	pásově zinkováno	6062004	m	3 m
BKRS 1040 FS	3000 mm	400 mm	2 mm	Ne	Ocel	pásově zinkováno	6062006	m	3 m
BKRS 1050 FS	3000 mm	500 mm	2 mm	Ne	Ocel	pásově zinkováno	6062008	m	3 m
BKRS 1060 FS	3000 mm	600 mm	2 mm	Ne	Ocel	pásově zinkováno	6062010	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Opěrný výložník BKRS FT	STA BKRS 500 FT	6044551	Kus	1 Kus
Podpěrný profil 100 FS	STP Z 1050 FS	6044589	Kus	1 Kus
Podpěra Z BKRS FT	ZST 100 BKRS FT	6044601	Kus	25 Kus
Víko z rýhovaného plechu DBKR FS	DBKR 500 FS	6049127	m	3 m
Univerzální spojka 100 FS	RUVK 100 FS	6067870	Kus	10 Kus
Redukční úhelník / zakončení 100 FS	RWEB 1050 FS	7111810	Kus	1 Kus

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Spona víka G	DK DBKR G	6049280	Kus	30 Kus
Protiprachový prvek a spojovací lišta FS	SSE SSLB 500 FS	6049298	Kus	1 Kus
Přepážka, tvar Z 100 FS	TSG100Z BKRS FS	6062390	m	3 m
