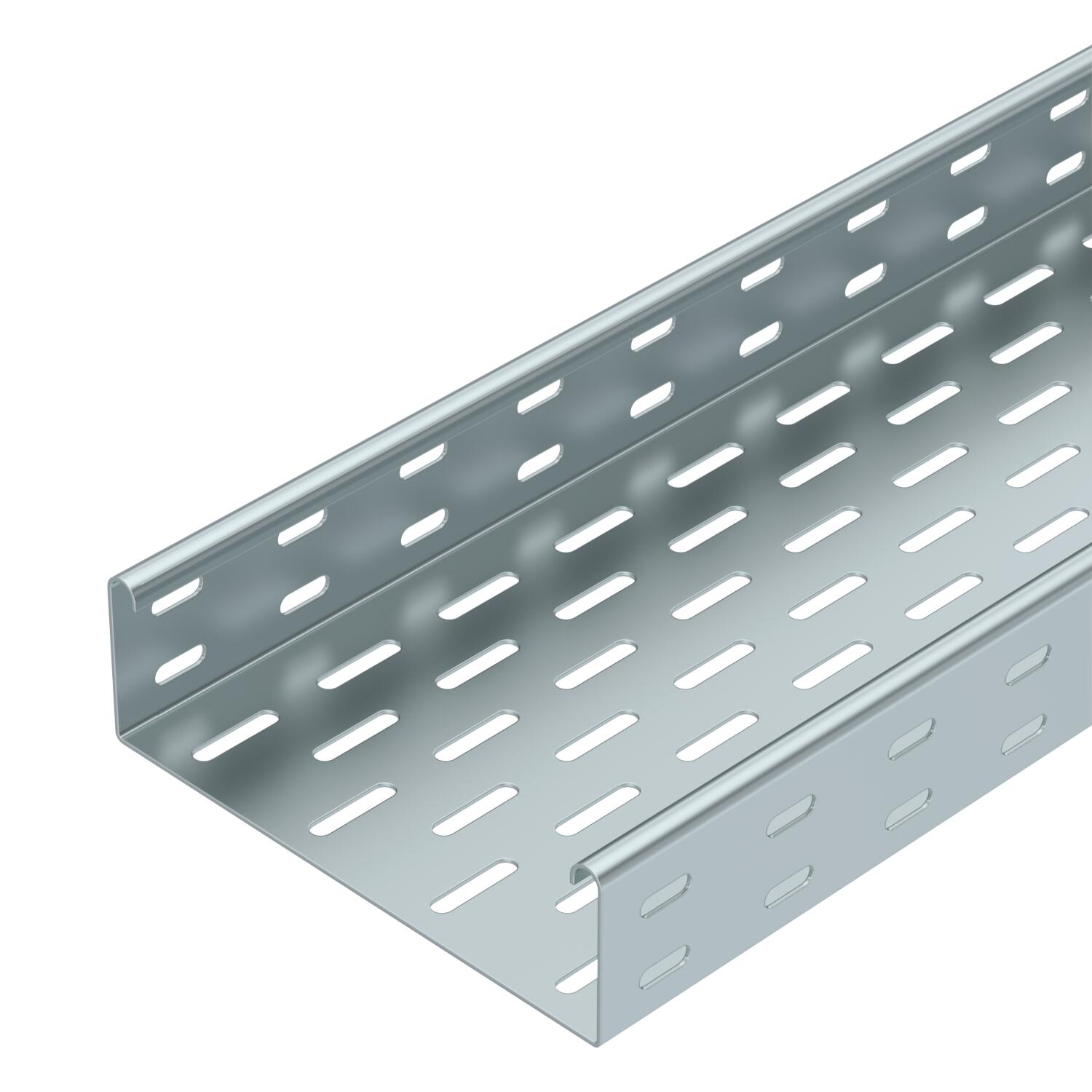

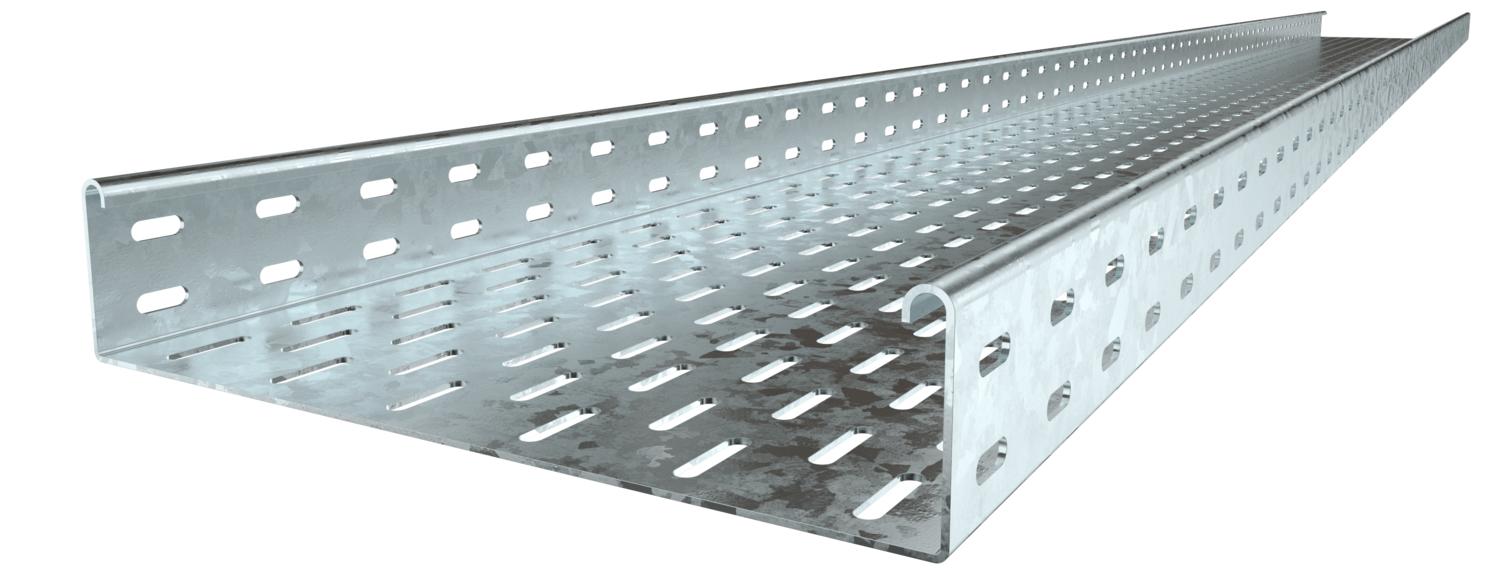

Kabelový žlab EKS 60 FT

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	2 mm

Zachování funkčnosti	Ne

Materiál	Ocel

Povrch	žárově zinkováno ponorem

Popis výrobku

Popis výrobku

EKS 60 = Systém extra těžkých kabelových žlabů s bočnicí 60 mm vysokou.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Podélné spojky je nutné u všech provedení objednat samostatně.

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ano
Druh spojky kabelového nosného systému	šroubovaný
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky

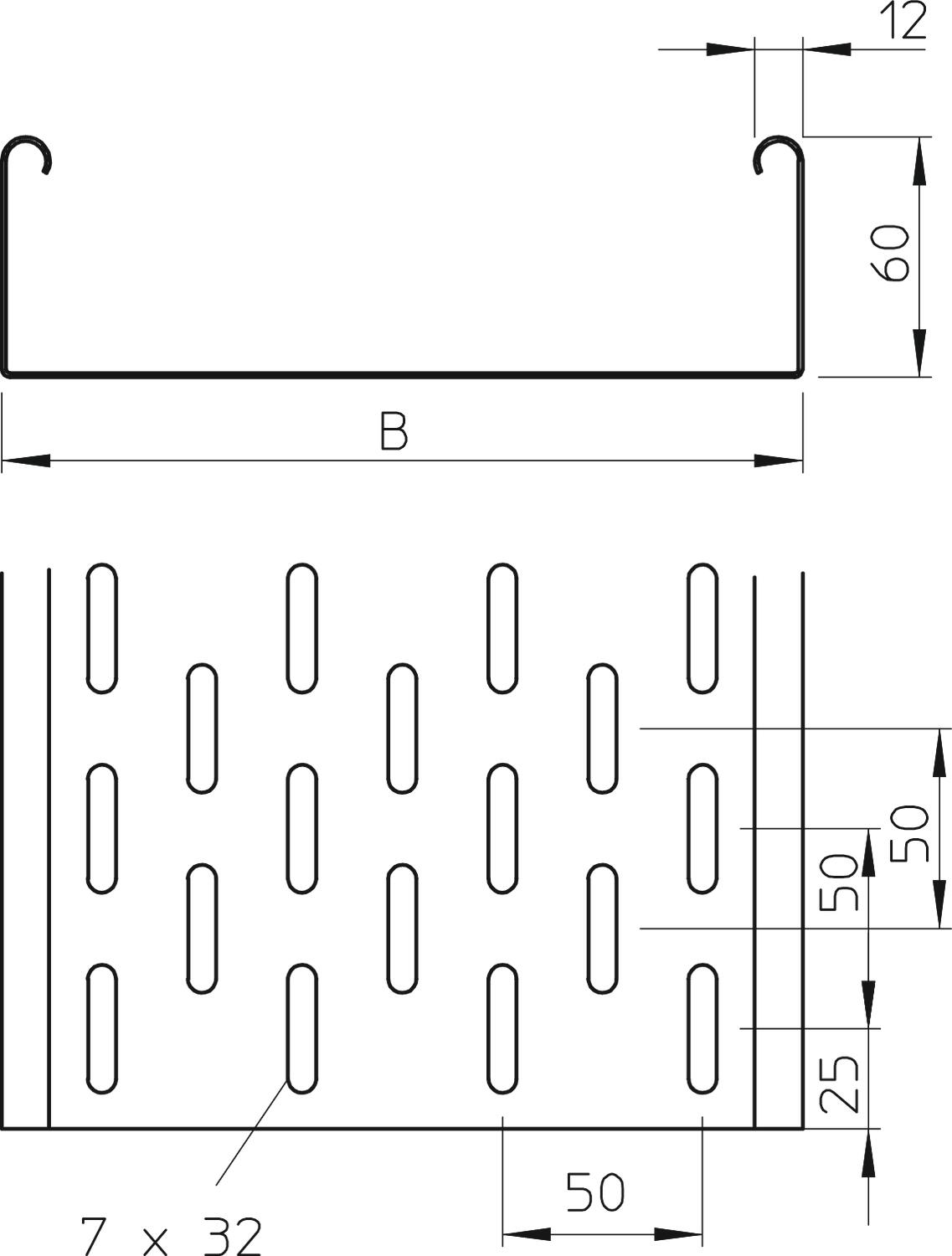

Rozměr	60 x 100

Rozměr	60x100x3000
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	2 mm
Tloušťka plechu	0,1 in
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	5800 mm²
Užitečný průřez	58 cm²
Zachování funkčnosti	Ne

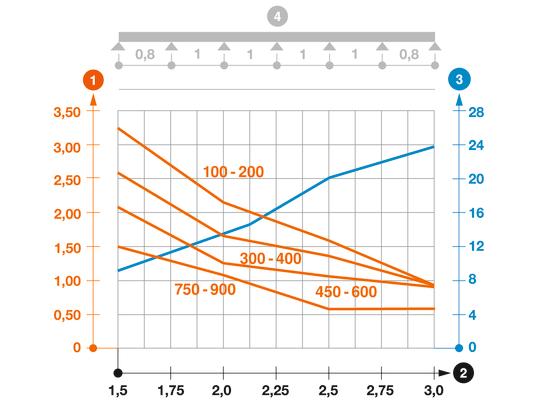

Vzdálenost podpěr 1,5 m	3,3 kN/m
Vzdálenost podpěr 2,0 m	2,2 kN/m

Vzdálenost podpěr 2,5 m	1,6 kN/m
Vzdálenost podpěr 3,0 m	0,95 kN/m

CO2 stopa (GWP) od kolébky po bránu	7,9329 kg CO2e / 1 metr
CO₂ Footprint (GWP)	7,9329 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
EKS 610 FT	3000 mm	100 mm	2 mm	Ne	Ocel	žárově zinkováno ponorem	6056776	m	3 m
EKS 620 FT	3000 mm	200 mm	2 mm	Ne	Ocel	žárově zinkováno ponorem	6056792	m	3 m
EKS 630 FT	3000 mm	300 mm	2 mm	Ne	Ocel	žárově zinkováno ponorem	6056806	m	3 m
EKS 640 FT	3000 mm	400 mm	2 mm	Ne	Ocel	žárově zinkováno ponorem	6056970	m	3 m
EKS 650 FT	3000 mm	500 mm	2 mm	Ne	Ocel	žárově zinkováno ponorem	6056989	m	3 m
EKS 660 FT	3000 mm	600 mm	2 mm	Ne	Ocel	žárově zinkováno ponorem	6056997	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélná spojka FT	RLVK 60 FT	6067603	Kus	10 Kus
Spojovací lišta DD	SSLB 100 DD	7070306	Kus	20 Kus
45° oblouk 60 FT	RB 45 610 FT	6036130	Kus	1 Kus
Přepážka 45 DD	TSG 45 DD	6062321	m	3 m
Oblouk 90°, bočnice 60 FT	RB 90 610 FT	6036590	Kus	1 Kus
Oblouk s nastavitelným úhlem 60 FT	RB W 610 FT	6037120	Kus	1 Kus
Vestavný odbočný díl 60 FT	RAA 610 FT	6042211	Kus	1 Kus
Díl T 60 FT	RT 610 FT	6038130	Kus	1 Kus
Víko s otočnou západkou, DD	DRL 100 DD	6052703	m	3 m
Přepážka 60 DD	TSG 60 DD	6062327	m	3 m
