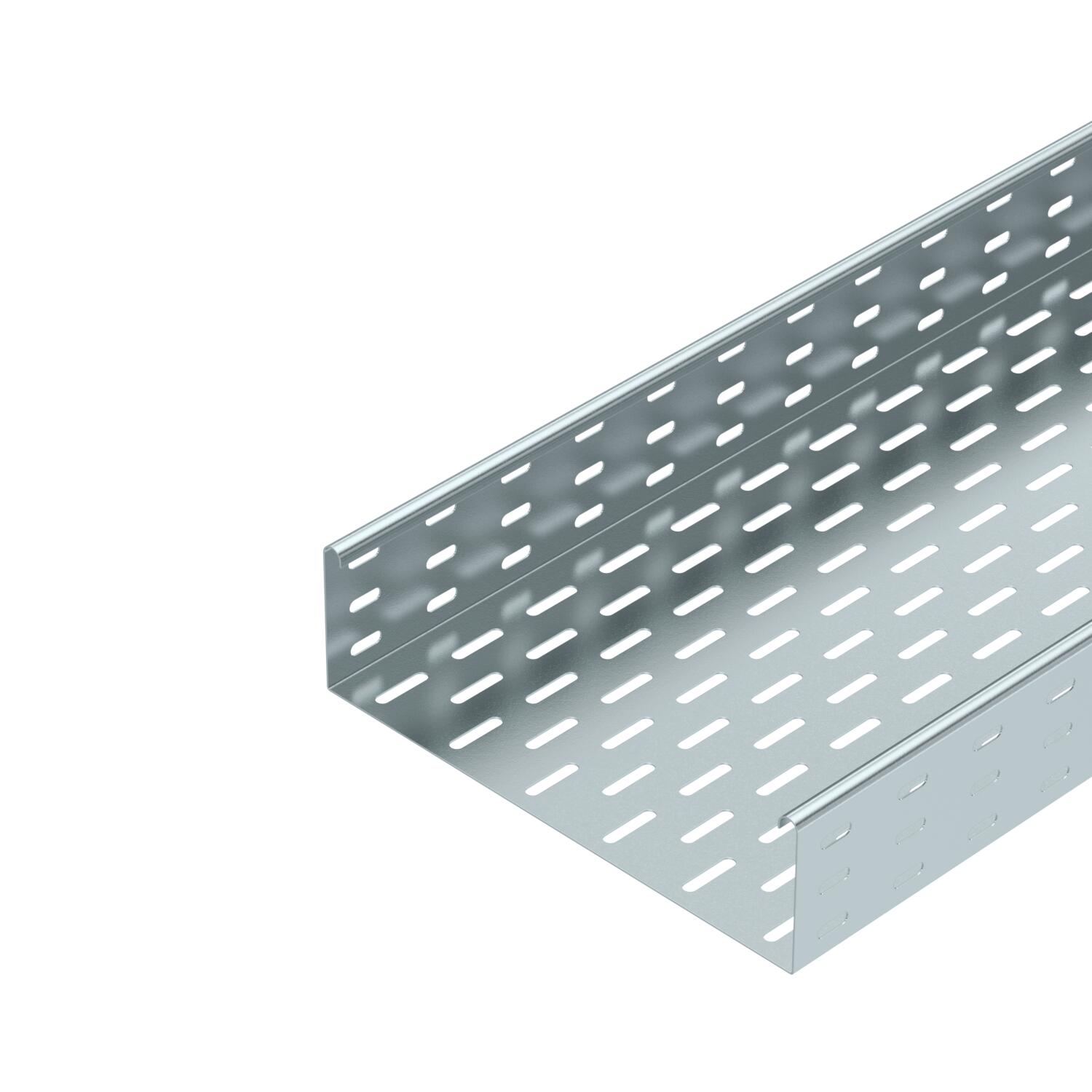

Kabelový žlab MKS 85 FS

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	1 mm

Zachování funkčnosti	Ne

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

MKS 85 = Systém středně těžkých kabelových žlabů s bočnicí výšky 85 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ano
Druh spojky kabelového nosného systému	šroubovaný
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky

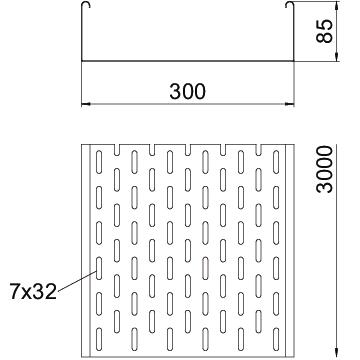

Rozměr	85 x 300

Rozměr	85x300x3000
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	1 mm
Tloušťka plechu	0,04 in
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	253 cm²
Užitečný průřez	25300 mm²
Zachování funkčnosti	Ne

Vzdálenost podpěr 1,5 m	1,75 kN/m
Vzdálenost podpěr 1,75 m	1,4 kN/m

Vzdálenost podpěr 2,0 m	1,1 kN/m
Vzdálenost podpěr 2,5 m	0,5 kN/m

CO2 stopa (GWP) od kolébky po bránu	9,2014 kg CO2e / 1 metr
CO₂ Footprint (GWP)	9,2014 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MKS 810 FS	3000 mm	100 mm	1 mm	Ne	Ocel	pásově zinkováno	6057101	m	3 m
MKS 820 FS	3000 mm	200 mm	1 mm	Ne	Ocel	pásově zinkováno	6057209	m	3 m
MKS 830 FS	3000 mm	300 mm	1 mm	Ne	Ocel	pásově zinkováno	6057306	m	3 m
MKS 840 FS	3000 mm	400 mm	1 mm	Ne	Ocel	pásově zinkováno	6057403	m	3 m
MKS 850 FS	3000 mm	500 mm	1 mm	Ne	Ocel	pásově zinkováno	6057500	m	3 m
MKS 860 FS	3000 mm	600 mm	1 mm	Ne	Ocel	pásově zinkováno	6057535	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélná a úhlová spojka 85 FS	RLVL 85 FS	6067123	Kus	10 Kus

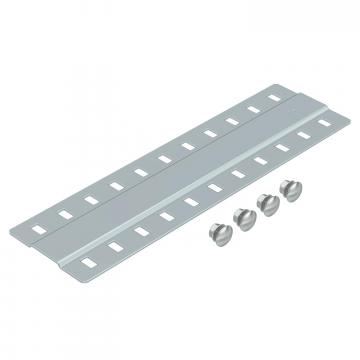

Spojovací lišta FS	SSLB 300 FS	7070217	Kus	20 Kus
Oblouk 90°, bočnice 85 FS	RB 90 830 FS	6036704	Kus	1 Kus
Díl T 85 FS	RT 830 FS	6038214	Kus	1 Kus
Víko s otočnou západkou, FS	DRL 300 FS	6052304	m	3 m
Přepážka 85 FS	TSG 85 FS	6062114	m	3 m
