Kabelový žlab MKSU 60 FT 3000 | 100 | 1 | Ne | Ocel | žárově zinkováno ponorem
morepic-1 morepic-2 morepic-3 video-1

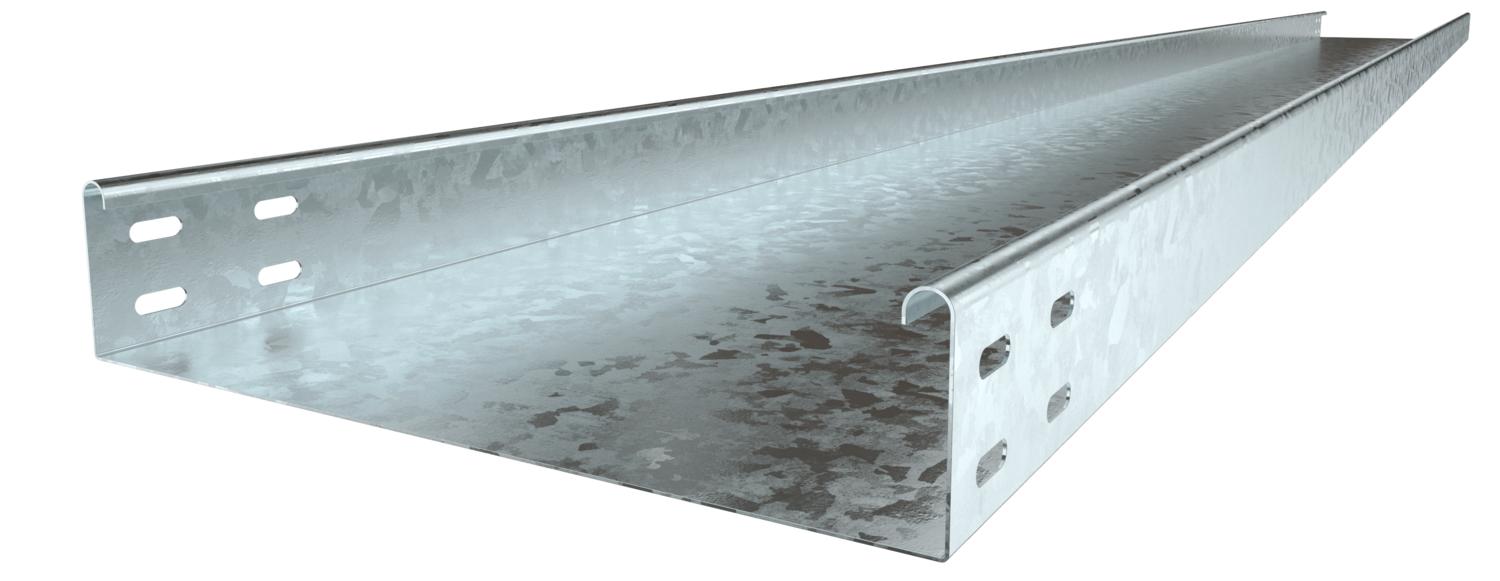

Kabelový žlab MKSU 60 FT

Obj. č. 6064302 | EAN 4012196396795

3000 mm
1 mm
Ne
Ocel
žárově zinkováno ponorem
Popis výrobku
Popis výrobku
MKSU 60 = systém středně těžkých kabelových žlabů, neděrovaných, výška bočnice 60 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Kabelový žlab je na obou stranách děrován pro spojky .

  • Underwriters Laboratories Inc., USA a Kanada
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • Prohlášení o shodě UKCA
  • Environmentální prohlášení o produktu (EPD)
  • Uhlíková stopa (PCF)
Technické údaje

Technické údaje

Barva pozinkováno
CO2 stopa (GWP) od kolébky po bránu 4,5363 kg CO2e / 1 metr
Délka 10 ft
Délka 3000 mm
Děrování bočnice Ne
Druh spojky kabelového nosného systému šroubovaný
Materiál Ocel
Montážní děrování ve dně Ne
Nerezová ocel, mořená Ne
Povrch žárově zinkováno ponorem
Provedení pro velká rozpětí Ne
Provedení spojky bez spojky
Rozměr 60x100x3000
Rozmístění otvorů NATO Ne
Šířka 4 in
Šířka 100 mm
S vrchním dílem Ne
Tloušťka plechu 1 mm
Tloušťka plechu 0,04 in
Typ zkušebního zatížení podle IEC 61537 Typ II
Užitečný průřez 58 cm²
Užitečný průřez 5800 mm²
Výška 60 mm
Výška 2 in
Vzdálenost podpěr 1,5 m 1,5 kN/m
Vzdálenost podpěr 1,75 m 1,25 kN/m
Vzdálenost podpěr 2,0 m 1 kN/m
Vzdálenost podpěr 2,5 m 0,5 kN/m
Zachování funkčnosti Ne

Technické údaje

Zatěžovací diagram kabelového žlabu typu MKSU 60 FS FT

Zatěžovací diagram kabelového žlabu typu MKSU 60 FS FT
  • Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
  • Rozpětí podpěr v mm Rozpětí podpěr v mm
  • Průhyb bočnice v mm při dovolených kN/m Průhyb bočnice v mm při dovolených kN/m
  • Schéma zatížení při zkušební metodě Schéma zatížení při zkušební metodě
  • Křivka zatížení s šířkou kabelového žlabu/žebříku v mm Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
  • Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
Všechny typy

Všechny typy

Typ Délka Šířka Tloušťka plechu Zachování funkčnosti Materiál Povrch Obj. č. Množství Nejm. prod. jedn.
MKSU 610 FT 3000 mm 100 mm 1 mm Ne Ocel žárově zinkováno ponorem 6064302
3 m
MKSU 615 FT 3000 mm 150 mm 1 mm Ne Ocel žárově zinkováno ponorem 6064319
3 m
MKSU 620 FT 3000 mm 200 mm 1 mm Ne Ocel žárově zinkováno ponorem 6064345
3 m
MKSU 640 FT 3000 mm 400 mm 1 mm Ne Ocel žárově zinkováno ponorem 6064426
3 m
Příslušenství

Systémové příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélná spojka FT Podélná spojka FT RLVK 60 FT 6067603
10 Kus
Spojovací lišta DD Spojovací lišta DD SSLB 100 DD 7070306
20 Kus
Víko s otočnou západkou, FT Víko s otočnou západkou, FT DRL 100 FT 6051340
3 m
45° oblouk 60 FT 45° oblouk 60 FT RB 45 610 FT 6036130
1 Kus
Oblouk 90°, bočnice 60 FT Oblouk 90°, bočnice 60 FT RB 90 610 FT 6036590
1 Kus
Oblouk s nastavitelným úhlem 60 FT Oblouk s nastavitelným úhlem 60 FT RB W 610 FT 6037120
1 Kus
Vestavný odbočný díl 60 FT Vestavný odbočný díl 60 FT RAA 610 FT 6042211
1 Kus
Díl T 60 FT Díl T 60 FT RT 610 FT 6038130
1 Kus
Víko s otočnou západkou, DD Víko s otočnou západkou, DD DRL 100 DD 6052703
3 m
Přepážka 60 DD Přepážka 60 DD TSG 60 DD 6062327
3 m
