Poznámka: Výroba tohoto výrobku bude ukončena.
Náhradu naleznete zde: 6059314 / Kabelový žlab MKS-Magic® 85 neděrovaný FS

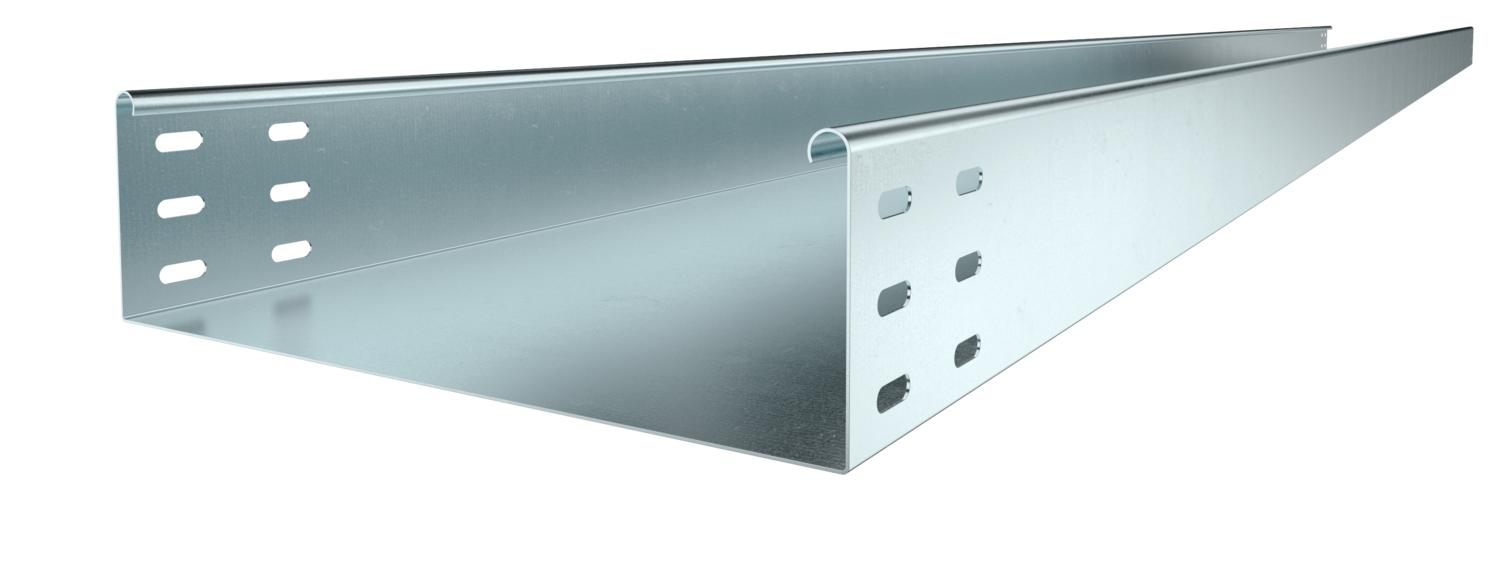

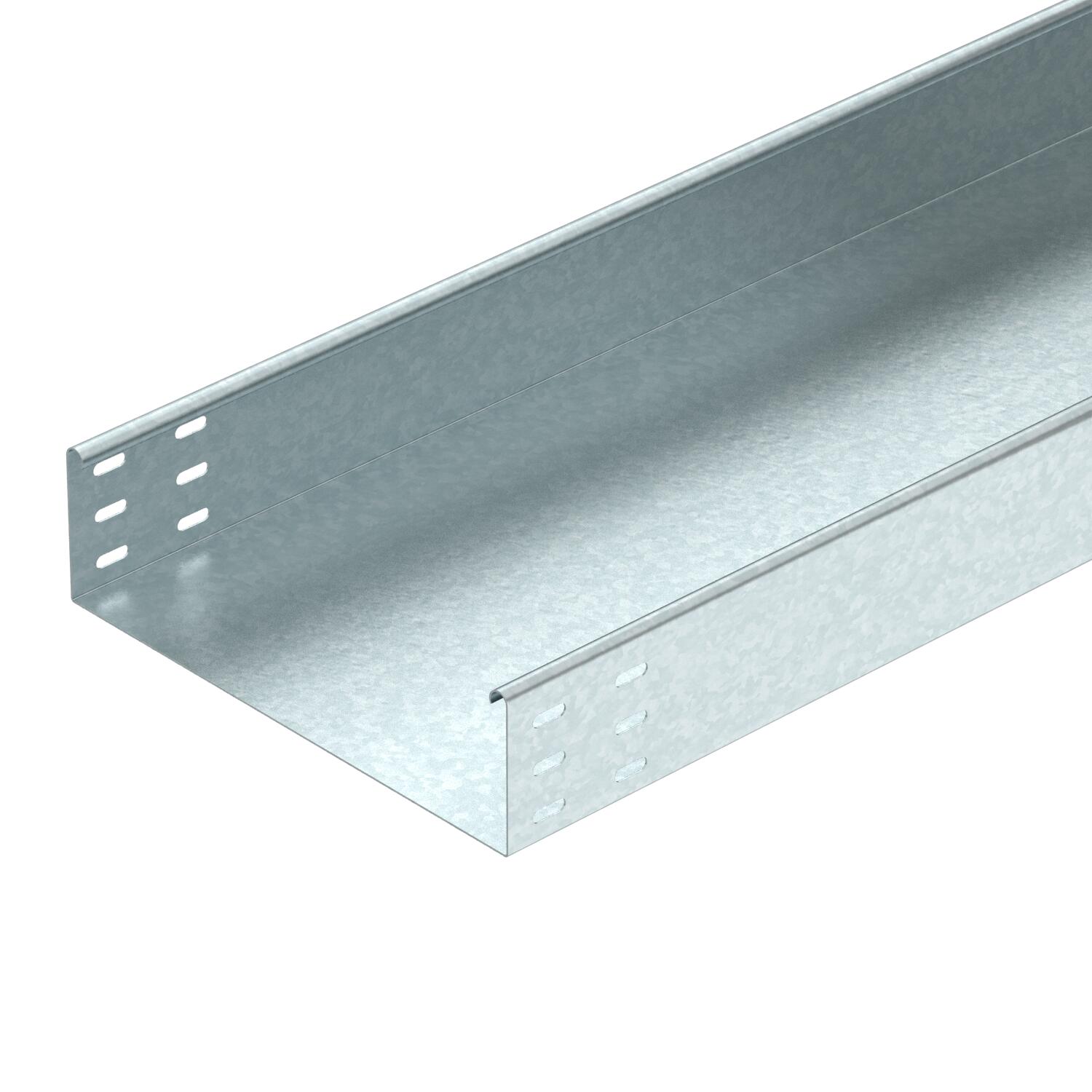

Kabelový žlab MKSU 85 FS
Obj. č. 6063330 | EAN 4012195756200
- Popis výrobku
-
Popis výrobkuMKSU 85 = systém středně těžkých kabelových žlabů s výškou bočnice 85 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
Including connector, type RLVL 85.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno Děrování bočnice Ne Druh spojky kabelového nosného systému šroubovaný Materiál Ocel Montážní děrování ve dně Ne Nerezová ocel, mořená Ne Povrch pásově zinkováno Provedení pro velká rozpětí Ne Provedení spojky bez spojky Rozměr 85x300 Rozměr 85x300x3000 Rozmístění otvorů NATO Ne S vrchním dílem Ne Tloušťka plechu 1 mm Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 253 cm² Užitečný průřez 25300 mm² Zachování funkčnosti Ne Rozměry

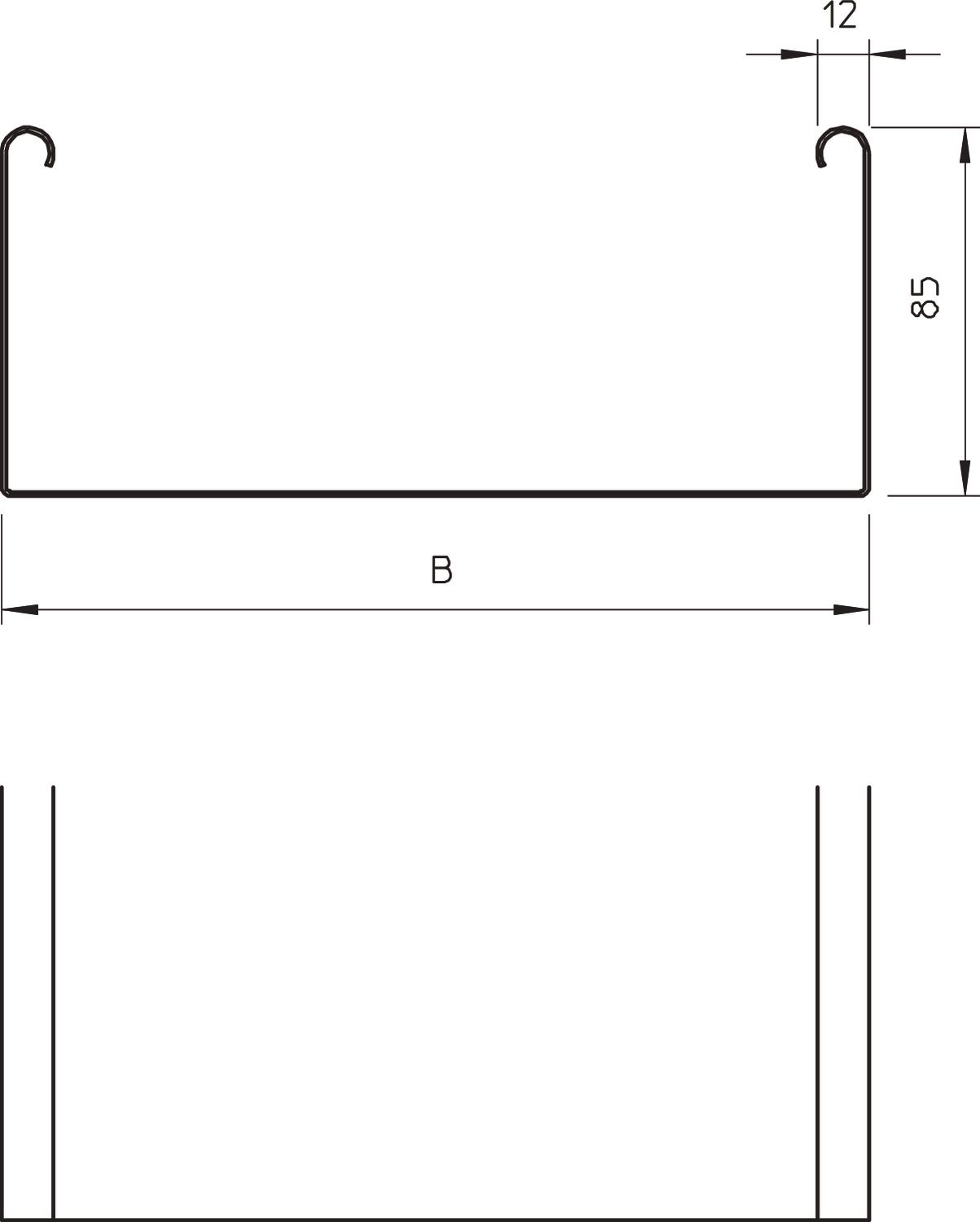

Délka 3000 mm Rozměr B 300 mm Šířka 300 mm Výška 85 mm Zatížení
Vzdálenost podpěr 1,5 m 1,75 kN/m Vzdálenost podpěr 1,75 m 1,4 kN/m Vzdálenost podpěr 2,0 m 1,1 kN/m Vzdálenost podpěr 2,5 m 0,5 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 8,9541 kg CO₂e / 1 metr CO₂ Footprint (GWP) 8,9541 kg CO₂e Datum stanovení hodnoty CO2 2025-04-02T00:00:00.000+0200 Declared Unit (LCA) m Declared Unit Quantity (LCA) 1 Technické údaje
Zatěžovací diagram kabelového žlabu typu MKSU 85
- Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélná a úhlová spojka 85 FS
RLVL 85 FS 6067123 10 Kus
Spojovací lišta FS
SSLB 300 FS 7070217 20 Kus
Oblouk 90°, bočnice 85 FS
RB 90 830 FS 6036704 1 Kus
Díl T 85 FS
RT 830 FS 6038214 1 Kus
Víko s otočnou západkou, FS
DRL 300 FS 6052304 3 m
Přepážka 85 FS
TSG 85 FS 6062114 3 m - Ke stažení
-
