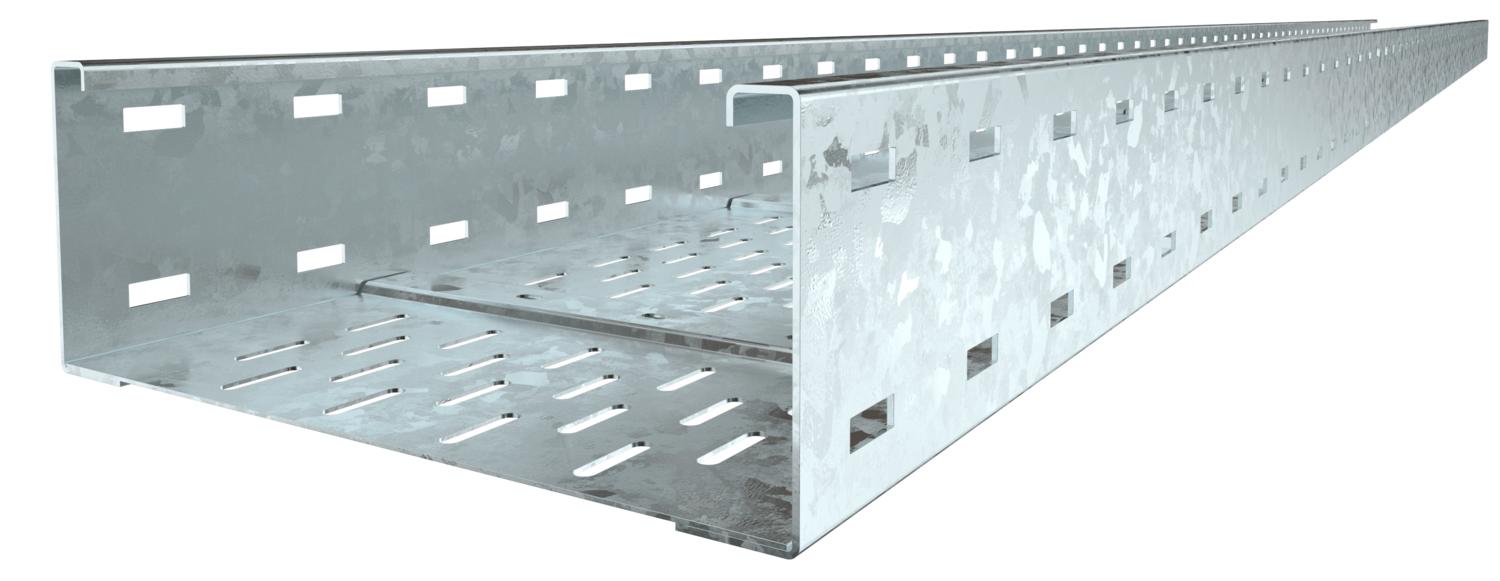

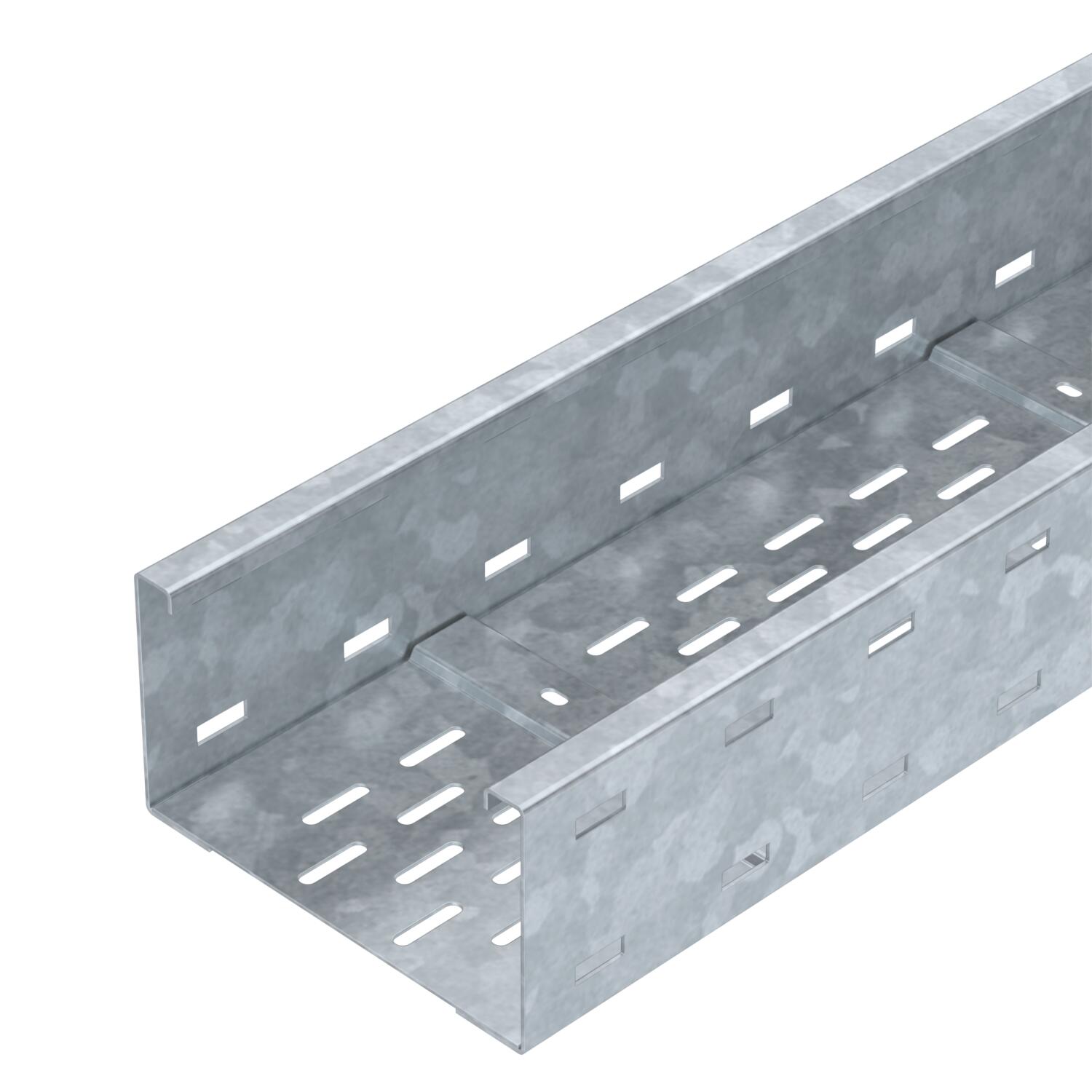

Kabelový žlab pro velká rozpětí WKSG 110 FT
Obj. č. 6098141 | EAN 4012196351732
- Popis výrobku
-
Popis výrobkuSystém kabelových žlabů pro velká rozpětí, děrovaný, s výškou bočnice 110 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
Podélné spojky typu WRVL 110 je nutné zvlášť objednat.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno Děrování bočnice Ano Druh spojky kabelového nosného systému šroubovaný Magnetický útlum stínění bez víka 20 dB Magnetický útlum stínění s víkem 50 dB Materiál Ocel Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Odpovídá požadavkům ROHS Ano Povrch žárově zinkováno ponorem Produktová řada Řada WKSG Provedení pro velká rozpětí Ano Provedení spojky bez spojky Rozměr 110x200x6000 Rozměr 110 x 200 Tloušťka plechu 2 mm Užitečná délka 6000 mm Užitečný průřez 20200 mm² Užitečný průřez 202 cm² Zachování funkčnosti Ne Rozměry

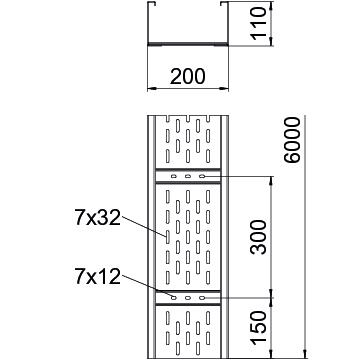

Délka 6000 mm Rozměr B 200 mm Rozměr L 6000 mm Šířka 200 mm Výška 110 mm Zatížení
Vzdálenost podpěr 3,0 m 2,5 kN/m Vzdálenost podpěr 3,5 m 2,01 kN/m Vzdálenost podpěr 4,0 m 1,6 kN/m Vzdálenost podpěr 4,5 m 1,32 kN/m Vzdálenost podpěr 5,0 m 1,1 kN/m Vzdálenost podpěr 6,0 m 0,75 kN/m Vzdálenost podpěr 7,0 m 0,45 kN/m Vzdálenost podpěr 8,0 m 0,2 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 15,9014 kg CO2e / 1 metr CO₂ Footprint (GWP) 15,9014 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit m Declared Unit Quantity 1 Technické údaje
Zatěžovací diagram kabelového žlabu pro velká rozpětí typu WKSG 110
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko s otočnou západkou, DD
WDRL 1116 20 DD 6227600 3 m
Podélná spojka FT
WRVL 110 FT 6091180 2 Kus
Spojovací lišta DD
SSLB 200 DD 7070314 20 Kus
Kloubová spojka FT
WRGV 110 FT 6091334 2 Kus
90° oblouk 110 FT
WRB 90 120 FT 6098344 1 Kus

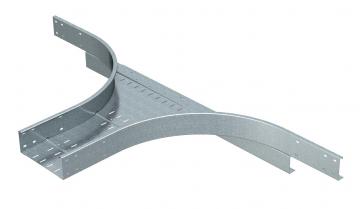

Vestavný odbočný díl 110 FT
WRAA 120 FT 6098445 1 Kus

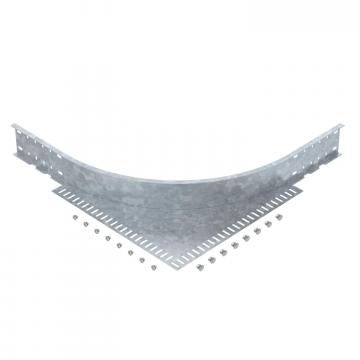

Rohový vestavný díl 110 FT
WEAS 110 FT 6098479 1 Kus
Přepážka 85 DD
TSG 85 DD 6062331 3 m - Ke stažení
-
