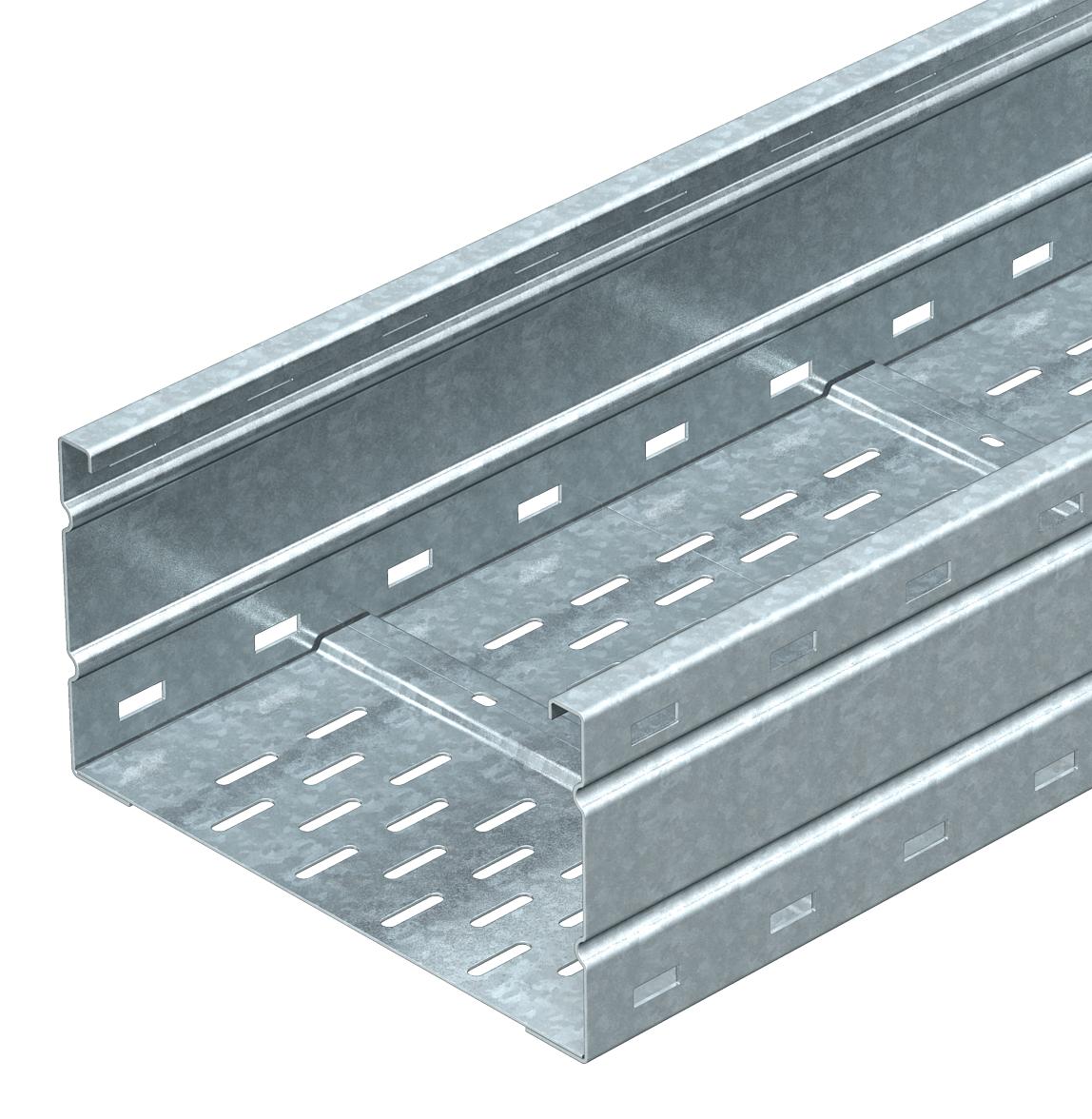

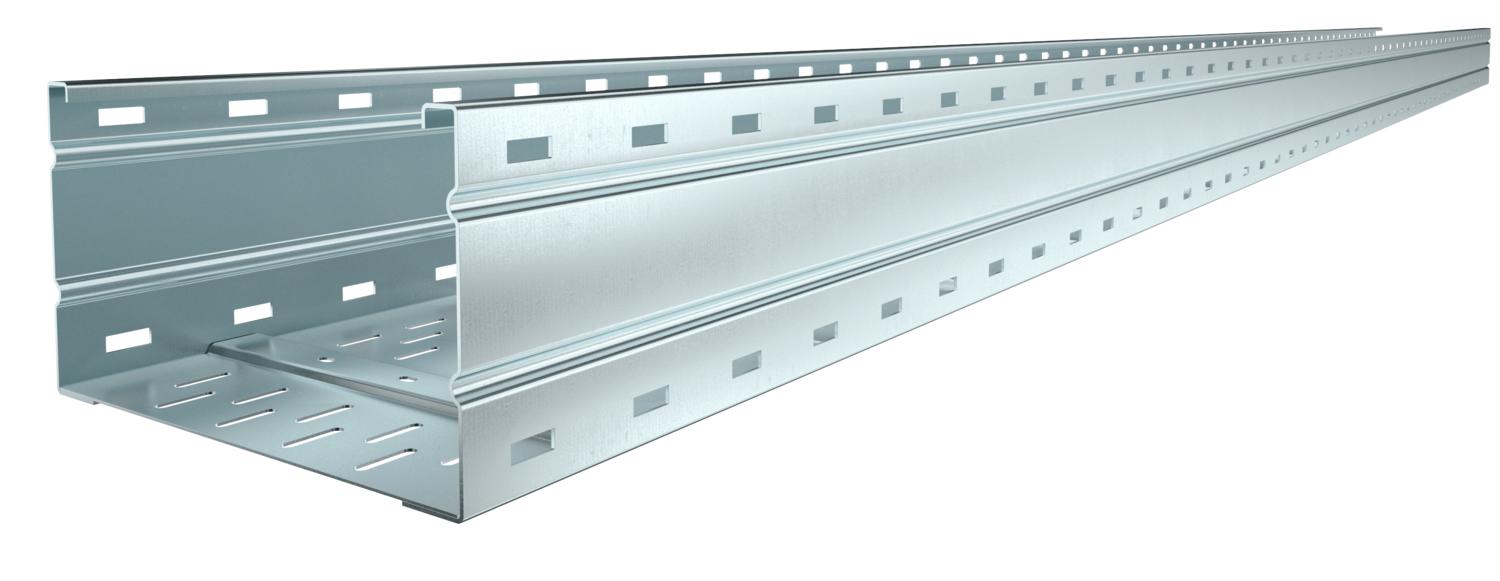

Kabelový žlab pro velká rozpětí WKSG 160 FS
Obj. č. 6098501 | EAN 4012196334810
- Popis výrobku
-
Popis výrobkuSystém kabelových žlabů pro velká rozpětí, děrovaný, s výškou bočnice 160 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
Spojky typu WRV 160 je nutné zvlášť objednat.
-
- Technické údaje
-
Technické údaje

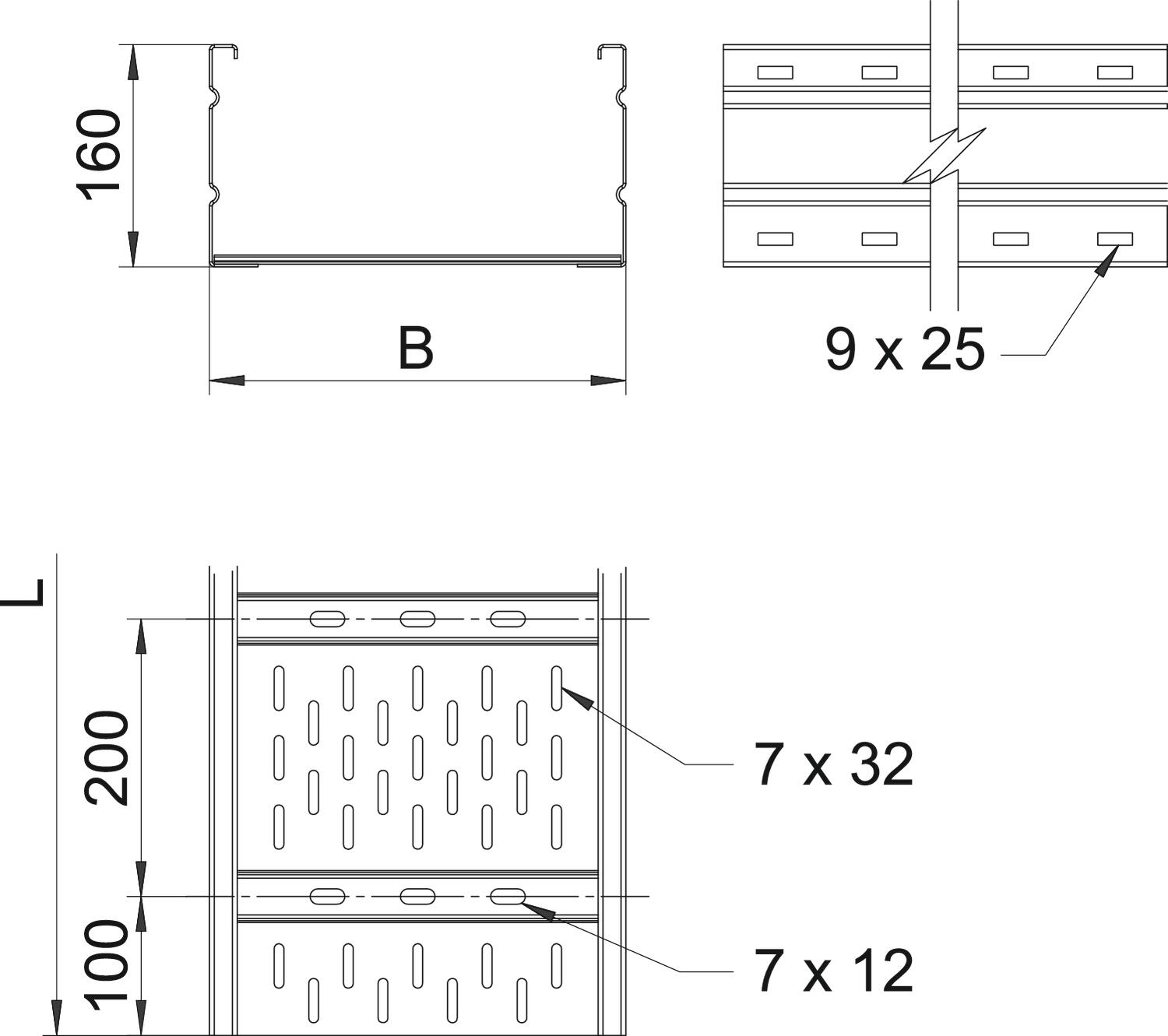

Barva pozinkováno CO2 stopa (GWP) od kolébky po bránu 20,3878 kg CO2e / 1 metr Délka 6000 mm Děrování bočnice Ano Druh spojky kabelového nosného systému šroubovaný Magnetický útlum stínění bez víka 20 dB Magnetický útlum stínění s víkem 50 dB Materiál Ocel Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Povrch pásově zinkováno Provedení pro velká rozpětí Ano Provedení spojky bez spojky Rozměr 160 x 200 Rozměr 160x200x6000 Rozměr B 200 mm Rozměr L 6000 mm Šířka 200 mm Tloušťka plechu 2 mm Užitečná délka 6000 mm Užitečný průřez 30200 mm² Užitečný průřez 302 cm² Výška 160 mm Vzdálenost podpěr 3,0 m 2,9 kN/m Vzdálenost podpěr 3,5 m 2,59 kN/m Vzdálenost podpěr 4,0 m 2,3 kN/m Vzdálenost podpěr 4,5 m 2,04 kN/m Vzdálenost podpěr 5,0 m 1,8 kN/m Vzdálenost podpěr 6,0 m 1,4 kN/m Vzdálenost podpěr 7,0 m 1 kN/m Vzdálenost podpěr 8,0 m 0,7 kN/m Zachování funkčnosti Ne Technické údaje

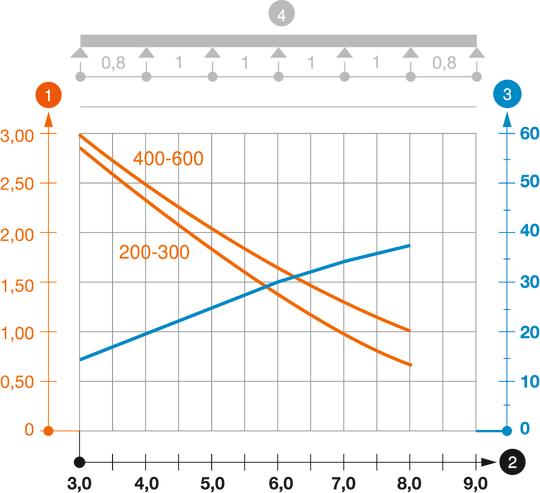

Zatěžovací diagram kabelového žlabu pro velká rozpětí typu WKSG 160
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-

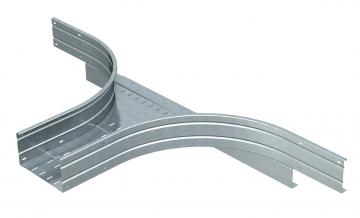

Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

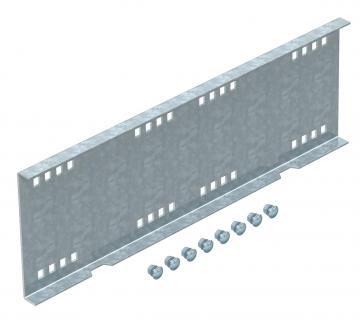

Podélné spojky FS
WRVL 160 FS 6227708 2 Kus

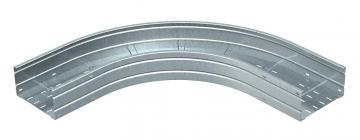

90° oblouk 160 FS
WRB 90 162 FS 6098703 1 Kus
Přepážka 110 FS
TSG 110 FS 6062122 3 m
Víko s otočnou západkou, FS
WDRL 1116 20 FS 6227422 3 m
Spojovací lišta FS
SSLB 200 FS 7070213 20 Kus - Ke stažení
-
Datový list WKSG 162 FS / 6098501 , 0.39MB , pdfEU prohlášení o shodě WKSG 162 FS / 6098501 , 0.13MB , pdfUK - Prohlášení shody WKSG 162 FS / 6098501 , 0.09MB , pdfREACH Prohlášení o shodě WKSG 162 FS / 6098501 , 0.12MB , pdfRoHS Prohlášení o shodě WKSG 162 FS / 6098501 , 0.12MB , pdfEnvironmentální prohlášení o produktu (EPD) WKSG 162 FS / 6098501 , 1.48MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
