Kabelový žlab SKS 60 FT 3000 | 100 | 1,5 | Ano | Ocel | žárově zinkováno ponorem

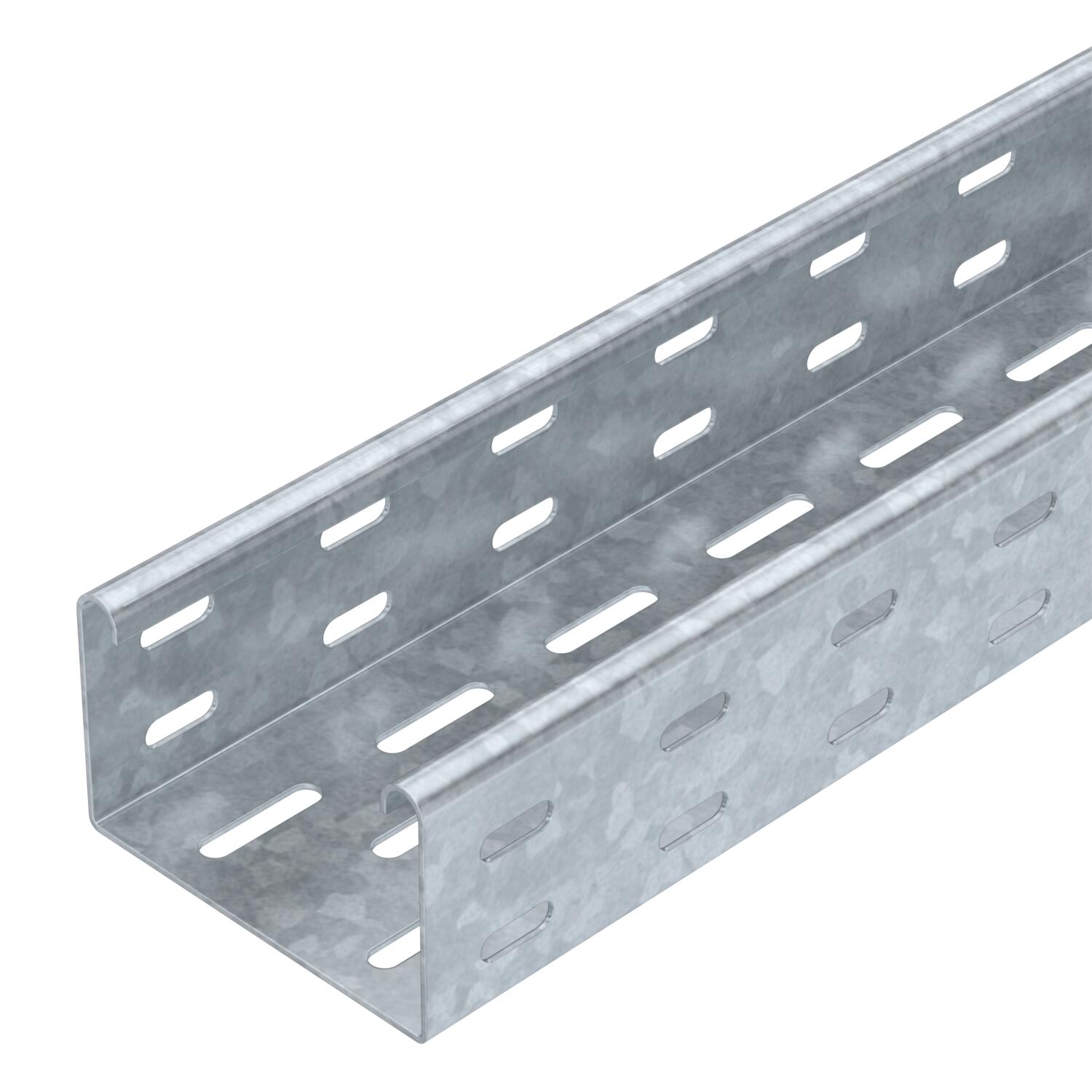

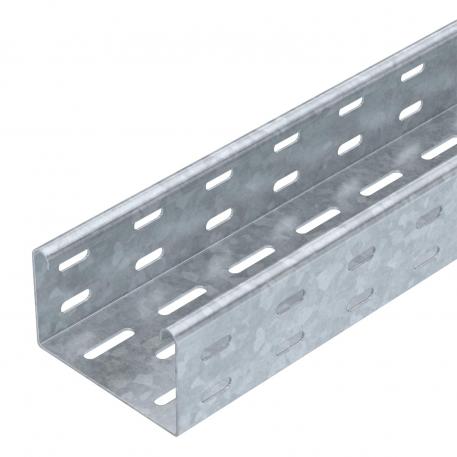

Kabelový žlab SKS 60 FT

Obj. č. 6056636 | EAN 4012196389957

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	1,5 mm

Zachování funkčnosti

Materiál	Ocel

Povrch	žárově zinkováno ponorem

Popis výrobku

Popis výrobku

SKS 60 = Systém těžkých kabelových žlabů s výškou bočnice 60 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Kabelový žlab typu SKS lze použít také pro zachování funkčnosti, další údaje viz Systémy protipožární ochrany BSS. Kabelový žlab je upevněn na výložníku šrouby FRS M6x12.

Technické údaje

Technické údaje

Barva	pozinkováno
CO2 stopa (GWP) od kolébky po bránu	6,2499 kg CO2e / 1 metr
Délka	3000 mm
Délka	10 ft
Děrování bočnice	Ano
Dimension W	100 mm
Druh spojky kabelového nosného systému	šroubovaný
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Požární ochrana	Zachování funkčnosti, normová nosná konstrukce
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky

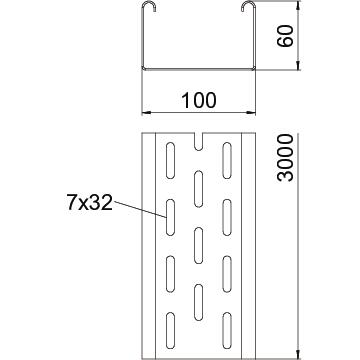

Rozměr	60 x 100
Rozměr	60x100x3000
Rozměr B	100 mm

Rozmístění otvorů NATO	Ne
Šířka	4 in
Šířka	100 mm
S vrchním dílem	Ne
Tloušťka plechu	0,06 in
Tloušťka plechu	1,5 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	5800 mm²
Užitečný průřez	58 cm²
Výška	60 mm
Výška	2 in
Vzdálenost podpěr 1,5 m	2,65 kN/m
Vzdálenost podpěr 2,0 m	1,8 kN/m
Vzdálenost podpěr 2,5 m	1,15 kN/m
Vzdálenost podpěr 3,0 m	0,5 kN/m
Zachování funkčnosti	Ano

Technické údaje

Zatěžovací diagram kabelového žlabu typu SKS 60

Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
Rozpětí podpěr v mm
Průhyb bočnice v mm při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením

Všechny typy

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
SKS 610 FT	3000 mm	100 mm	1,5 mm	Ano	Ocel	žárově zinkováno ponorem	6056636	m	3 m
SKS 615 FT	3000 mm	150 mm	1,5 mm	Ano	Ocel	žárově zinkováno ponorem	6056644	m	3 m
SKS 620 FT	3000 mm	200 mm	1,5 mm	Ano	Ocel	žárově zinkováno ponorem	6056652	m	3 m
SKS 630 FT	3000 mm	300 mm	1,5 mm	Ano	Ocel	žárově zinkováno ponorem	6056679	m	3 m
SKS 640 FT	3000 mm	400 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6056695	m	3 m
SKS 650 FT	3000 mm	500 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6056717	m	3 m
SKS 660 FT	3000 mm	600 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6056733	m	3 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélná spojka FT	RLVK 60 FT	6067603	Kus	10 Kus
Spojovací lišta DD	SSLB 100 DD	7070306	Kus	20 Kus
Víko s otočnou západkou, FT	DRL 100 FT	6051340	m	3 m
45° oblouk 60 FT	RB 45 610 FT	6036130	Kus	1 Kus
Oblouk 90°, bočnice 60 FT	RB 90 610 FT	6036590	Kus	1 Kus
Oblouk s nastavitelným úhlem 60 FT	RB W 610 FT	6037120	Kus	1 Kus
Vestavný odbočný díl 60 FT	RAA 610 FT	6042211	Kus	1 Kus
Díl T 60 FT	RT 610 FT	6038130	Kus	1 Kus
Víko s otočnou západkou, DD	DRL 100 DD	6052703	m	3 m
Přepážka 60 DD	TSG 60 DD	6062327	m	3 m
