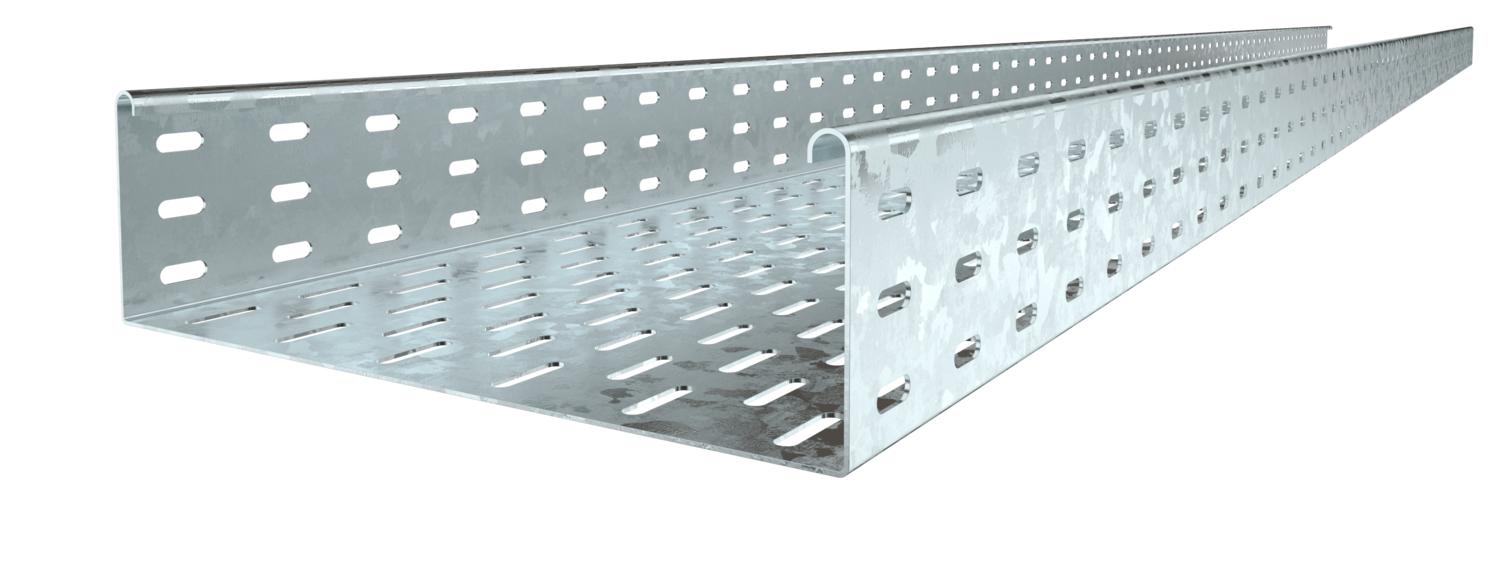

Kabelový žlab SKS 85 FT

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	1,5 mm

Zachování funkčnosti	Ne

Materiál	Ocel

Povrch	žárově zinkováno ponorem

Popis výrobku

Popis výrobku

SKS 85 = Systém těžkých kabelových žlabů s výškou bočnice 85 mm..
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ano
Druh spojky kabelového nosného systému	šroubovaný
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky
Rozměr	85 x 100

Rozměr	85x100x3000
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	1,5 mm
Tloušťka plechu	0,6 in
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	83 cm²
Užitečný průřez	8300 mm²
Zachování funkčnosti	Ne

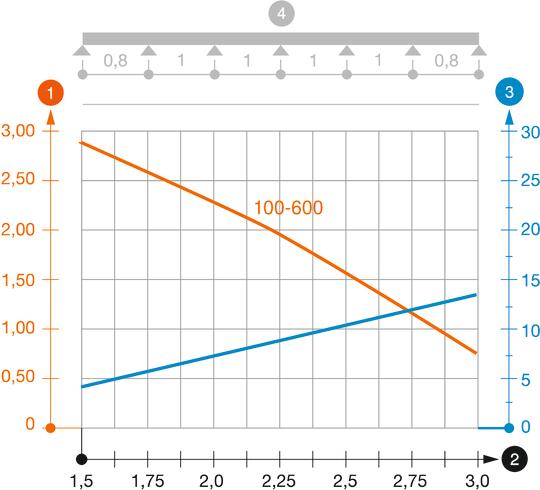

Vzdálenost podpěr 1,5 m	2,8 kN/m
Vzdálenost podpěr 2,0 m	2,25 kN/m

Vzdálenost podpěr 2,5 m	1,5 kN/m
Vzdálenost podpěr 3,0 m	0,75 kN/m

CO2 stopa (GWP) od kolébky po bránu	7,5243 kg CO2e / 1 metr
CO₂ Footprint (GWP)	7,5243 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.

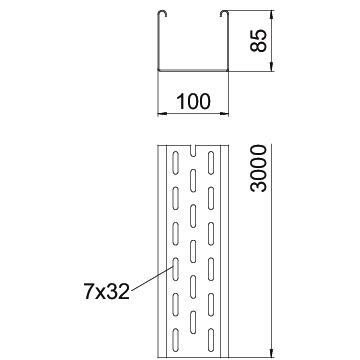

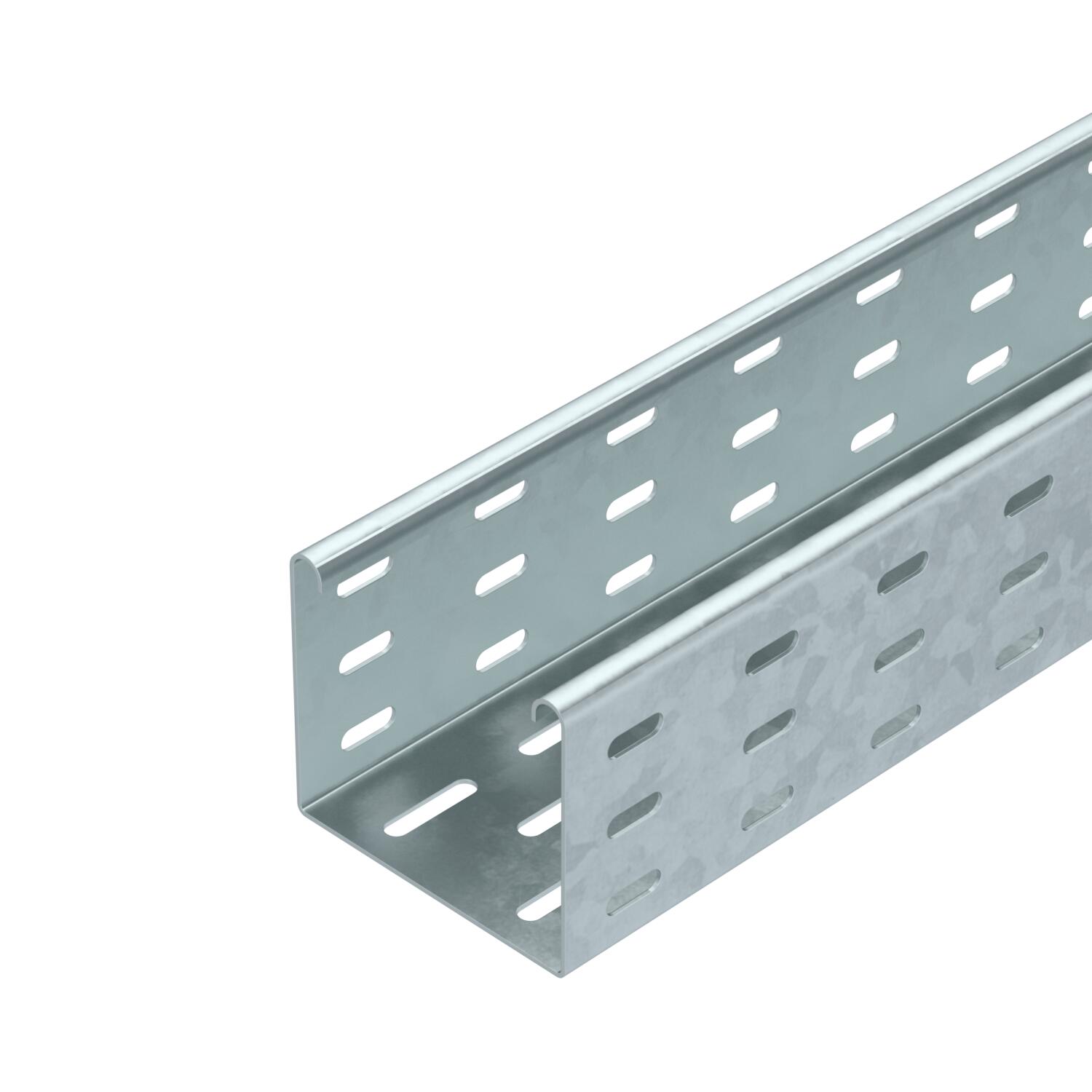

SKS 810 FT	3000 mm	100 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6058620	m	3 m
SKS 820 FT	3000 mm	200 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6058647	m	3 m
SKS 830 FT	3000 mm	300 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6058663	m	3 m
SKS 840 FT	3000 mm	400 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6058698	m	3 m
SKS 850 FT	3000 mm	500 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6058728	m	3 m
SKS 860 FT	3000 mm	600 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6058744	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélné a úhlové spojky 85 FT	RLVL 85 FT	6067816	Kus	10 Kus
Víko s otočnou západkou, FT	DRL 100 FT	6051340	m	3 m
Oblouk 45°, bočnice 85 FT	RB 45 810 FT	6036230	Kus	1 Kus
Oblouk 90°, bočnice 85 FT	RB 90 810 FT	6036712	Kus	1 Kus
Vestavný odbočný díl 85 FT	RAA 810 FT	6042231	Kus	1 Kus

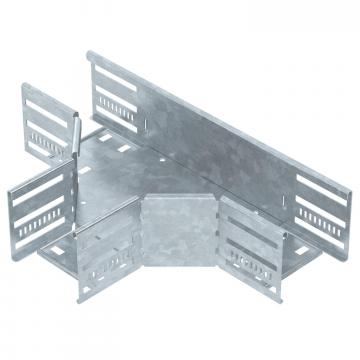

Díl T 85 FT	RT 810 FT	6038230	Kus	1 Kus
Víko s otočnou západkou, DD	DRL 100 DD	6052703	m	3 m
Přepážka 85 DD	TSG 85 DD	6062331	m	3 m
90° oblouk 85 FT	RB 90 810 FT	7126127	Kus	1 Kus
