Kabelový žlab SKSU 110 FS

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	1,5 mm

Zachování funkčnosti	Ne

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

SKSU 110 = těžký systém kabelových žlabů, neděrovaných, výška bočnice 110 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Kabelový žlab je na obou stranách děrován pro spojky .

Podélné spojky je nutné zvlášť objednat.

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ne
Druh spojky kabelového nosného systému	šroubovaný
Materiál	Ocel
Montážní děrování ve dně	Ne
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky
Rozměr	110x300x3000

Rozměr	110 x 300
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	0,06 in
Tloušťka plechu	1,5 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	328 cm²
Užitečný průřez	32800 mm²
Zachování funkčnosti	Ne

CO2 stopa (GWP) od kolébky po bránu	14,4018 kg CO2e / 1 metr
CO₂ Footprint (GWP)	14,4018 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
SKSU 110 FS	3000 mm	100 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6063403	m	3 m
SKSU 120 FS	3000 mm	200 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6063438	m	3 m
SKSU 130 FS	3000 mm	300 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6063454	m	3 m
SKSU 140 FS	3000 mm	400 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6063470	m	3 m
SKSU 150 FS	3000 mm	500 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6063497	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélná a úhlová spojka 110 FS	RLVL 110 FS	6067131	Kus	10 Kus
Spojovací lišta FS	SSLB 300 FS	7070217	Kus	20 Kus

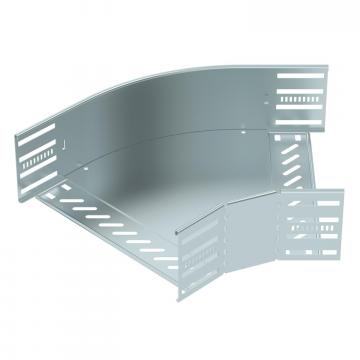

Oblouk 45°, bočnice 110 FS	RB 45 130 FS	6036304	Kus	1 Kus

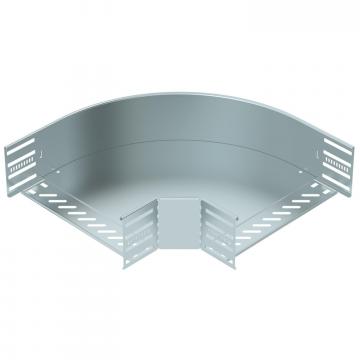

Oblouk 90°, bočnice 110 FS	RB 90 130 FS	6036806	Kus	1 Kus

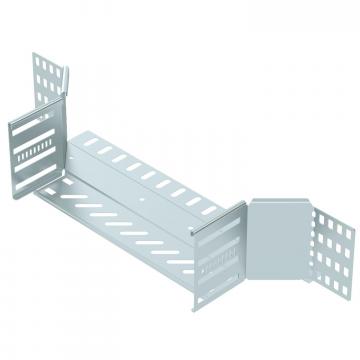

Vestavný odbočný díl 110 FS	RAA 130 FS	6042157	Kus	1 Kus
Díl T 110 FS	RT 130 FS	6038306	Kus	1 Kus

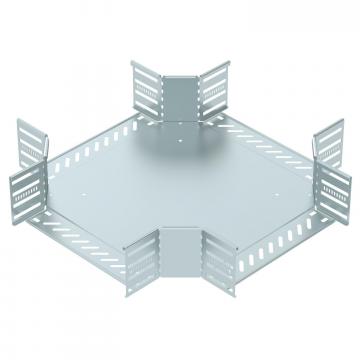

Křížení 110 FS	RK 130 FS	7027355	Kus	1 Kus
Víko s otočnou západkou, FS	DRL 300 FS	6052304	m	3 m
Přepážka 110 FS	TSG 110 FS	6062122	m	3 m
90° oblouk 110 FS	RB 90 130 FS	7001932	Kus	1 Kus
