Kabelový žlab SKSU 110 FT

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	1,5 mm

Zachování funkčnosti	Ne

Materiál	Ocel

Povrch	žárově zinkováno ponorem

Popis výrobku

Popis výrobku

SKSU 110 = těžký systém kabelových žlabů, neděrovaných, výška bočnice 110 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Kabelový žlab je na obou stranách děrován pro spojky .

Podélné spojky je nutné zvlášť objednat.

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ne
Druh spojky kabelového nosného systému	šroubovaný
Materiál	Ocel
Montážní děrování ve dně	Ne
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky
Rozměr	110 x 300

Rozměr	110x300x3000
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	0,06 in
Tloušťka plechu	1,5 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	32800 mm²
Užitečný průřez	328 cm²
Zachování funkčnosti	Ne

CO2 stopa (GWP) od kolébky po bránu	14,1554 kg CO2e / 1 metr
CO₂ Footprint (GWP)	14,1554 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
SKSU 110 FT	3000 mm	100 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6064795	m	3 m
SKSU 120 FT	3000 mm	200 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6064833	m	3 m
SKSU 130 FT	3000 mm	300 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6064884	m	3 m
SKSU 140 FT	3000 mm	400 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6064922	m	3 m
SKSU 150 FT	3000 mm	500 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6064965	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélná a úhlová spojka 110 FT	RLVL 110 FT	6067913	Kus	10 Kus
Spojovací lišta DD	SSLB 300 DD	7070318	Kus	20 Kus
Víko s otočnou západkou, FT	DRL 300 FT	6051383	m	3 m

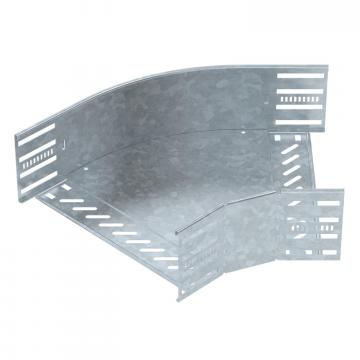

Oblouk 45°, bočnice 110 FT	RB 45 130 FT	6036334	Kus	1 Kus
Oblouk 90°, bočnice 110 FT	RB 90 130 FT	6036836	Kus	1 Kus

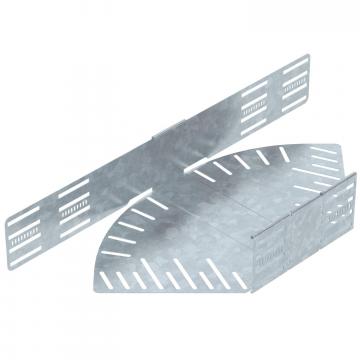

Oblouk s nastavitelným úhlem 110 FT	RB W 130 FT	6037326	Kus	1 Kus

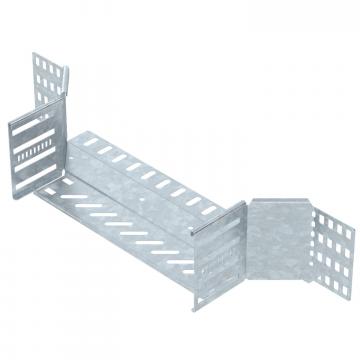

Vestavný odbočný díl 110 FT	RAA 130 FT	6042257	Kus	1 Kus

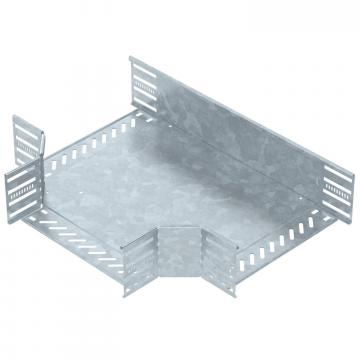

Díl T 110 FT	RT 130 FT	6038326	Kus	1 Kus
Víko s otočnou západkou, DD	DRL 300 DD	6052712	m	3 m
Přepážka 110 DD	TSG 110 DD	6062335	m	3 m
