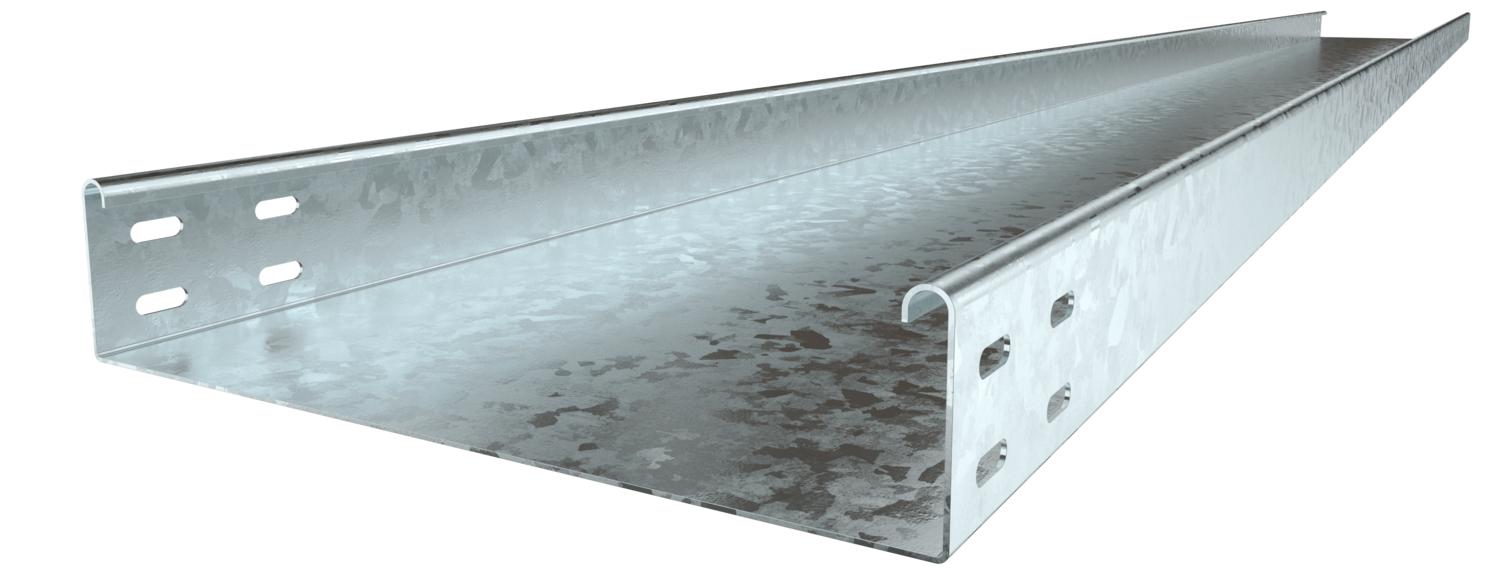

Kabelový žlab SKSU 60 FT

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	1,5 mm

Zachování funkčnosti	Ne

Materiál	Ocel

Povrch	žárově zinkováno ponorem

Popis výrobku

Popis výrobku

SKSU 60 = těžký systém kabelových žlabů, neděrovaných, výška bočnice 60 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Kabelový žlab je na obou stranách děrován pro spojky .

Podélné spojky je nutné zvlášť objednat.

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ne
Druh spojky kabelového nosného systému	šroubovaný
Materiál	Ocel
Montážní děrování ve dně	Ne
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky

Rozměr	60x100x3000
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	1,5 mm
Tloušťka plechu	0,06 in
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	58 cm²
Užitečný průřez	5800 mm²
Zachování funkčnosti	Ne

Vzdálenost podpěr 1,5 m	2,6 kN/m
Vzdálenost podpěr 2,0 m	1,9 kN/m

Vzdálenost podpěr 2,5 m	1,1 kN/m
Vzdálenost podpěr 3,0 m	0,55 kN/m

CO2 stopa (GWP) od kolébky po bránu	6,3708 kg CO2e / 1 metr
CO₂ Footprint (GWP)	6,3708 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
SKSU 610 FT	3000 mm	100 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6064307	m	3 m
SKSU 620 FT	3000 mm	200 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6064353	m	3 m
SKSU 630 FT	3000 mm	300 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6064409	m	3 m
SKSU 640 FT	3000 mm	400 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6064435	m	3 m
SKSU 650 FT	3000 mm	500 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6064515	m	3 m
SKSU 660 FT	3000 mm	600 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6064523	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélná spojka FT	RLVK 60 FT	6067603	Kus	10 Kus
Spojovací lišta DD	SSLB 100 DD	7070306	Kus	20 Kus
Víko s otočnou západkou, FT	DRL 100 FT	6051340	m	3 m
45° oblouk 60 FT	RB 45 610 FT	6036130	Kus	1 Kus
Oblouk 90°, bočnice 60 FT	RB 90 610 FT	6036590	Kus	1 Kus
Oblouk s nastavitelným úhlem 60 FT	RB W 610 FT	6037120	Kus	1 Kus
Vestavný odbočný díl 60 FT	RAA 610 FT	6042211	Kus	1 Kus
Díl T 60 FT	RT 610 FT	6038130	Kus	1 Kus
Víko s otočnou západkou, DD	DRL 100 DD	6052703	m	3 m
Přepážka 60 DD	TSG 60 DD	6062327	m	3 m
