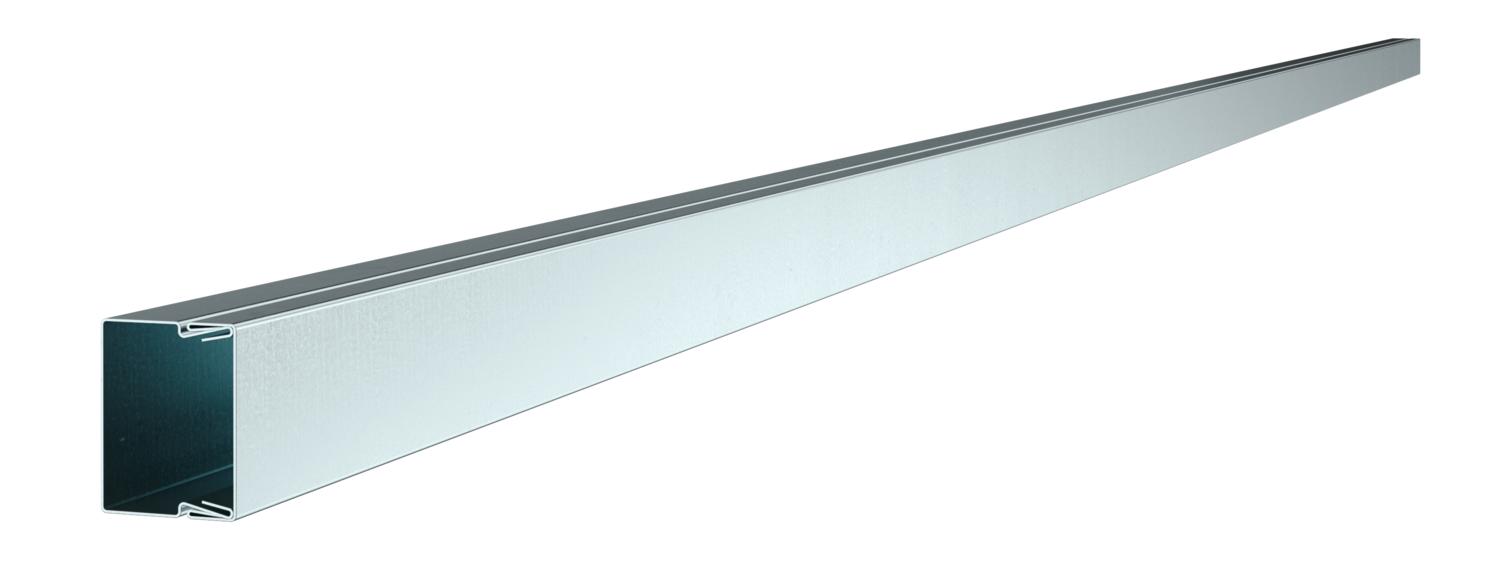

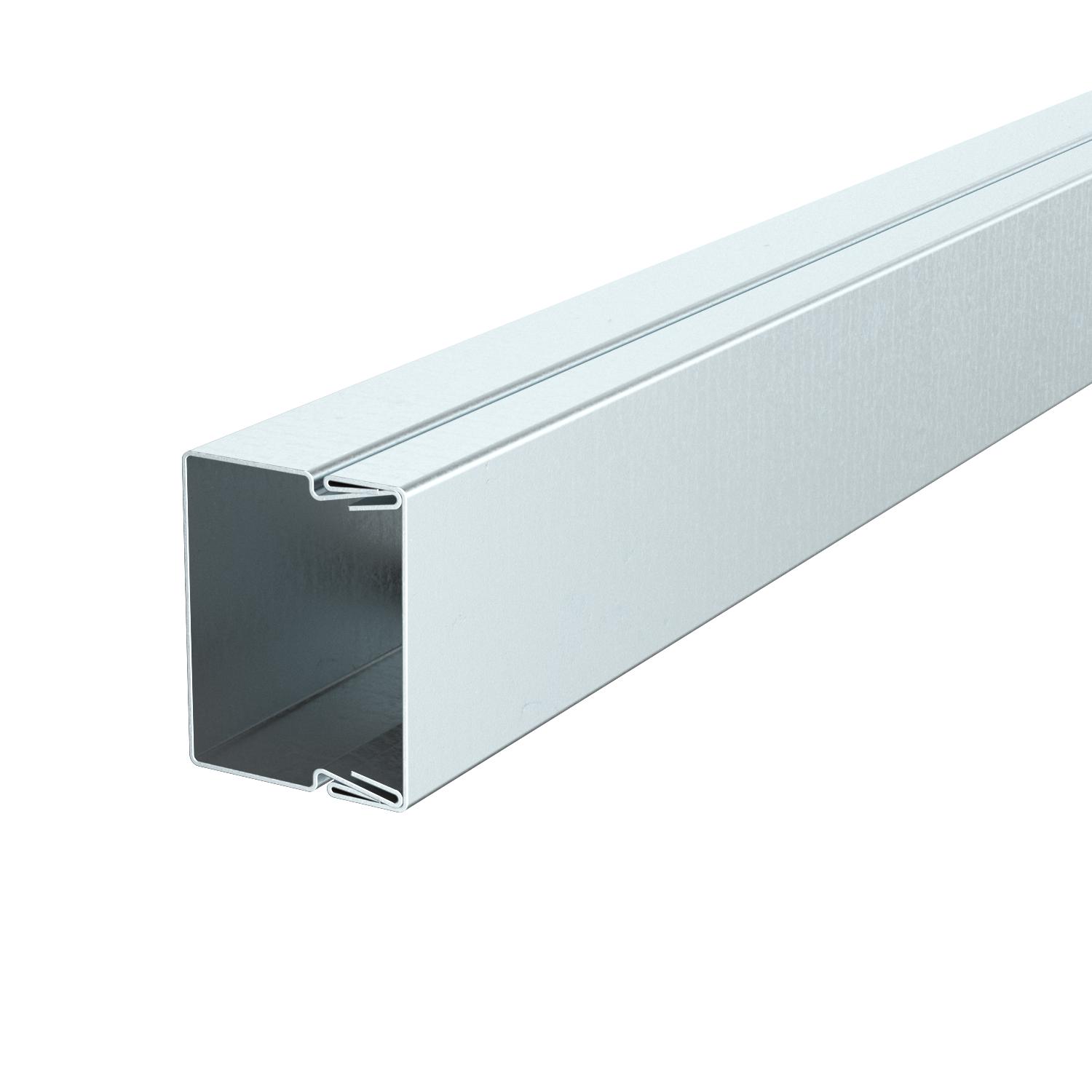

Kanál pro ukládání vedení, typ LKM 20030
Obj. č. 6246974 | EAN 4012196118878
- Popis výrobku
-
Popis výrobkuVrchní a spodní díl kanálu s děrováním dna. Vyrovnání potenciálu mezi vrchním dílem a spodním dílem je zaručeno bez dalších pomůcek. Kanál pro ukládání vedení LKM typu LKM 20030 je ověřen jako úložný systém pro zachování funkčnosti dle DIN 4102, část 12 a ČSN 73 0895. Dbejte na použití typů kabelů ověřených v těchto protipožárních systémech!
-
- Technické údaje
-
Technické údaje

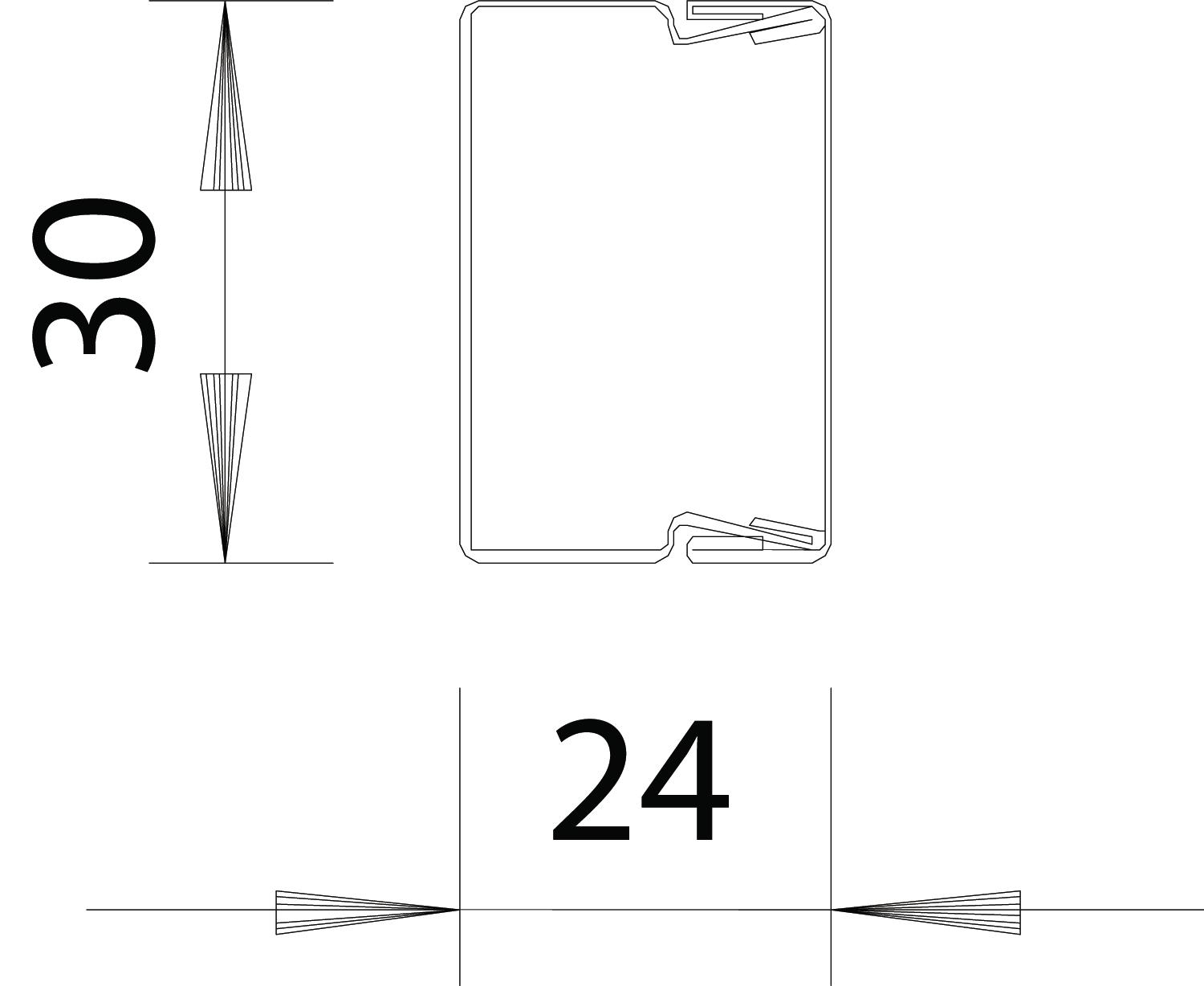

Antibakteriální úprava Ne Barva pozinkováno Bez obsahu halogenů Ano CO2 stopa (GWP) od kolébky po bránu 1,3068 kg CO2e / 1 metr Délka 2000 mm Děrování dna s děrováním dna Dodání na roli Ne Kabelový úchyt Ne Kanálové spojky Ne Materiál Ocel Ochranná fólie Ne Počet vedení NYM 3 × 1,5 mm² Ø 10,5 mm (bez krabice) 2 Počet vedení NYM 3 × 2,5 mm² Ø 11,5 mm (bez krabice) 2 Počet vedení NYM 5 × 1,5 mm² Ø 12,0 mm (bez krabice) 2 Povrch pásově zinkováno Provedení víka, kanály pro ukládání vedení Volný Rozměr 20x30x2000 Šířka 30 mm Stupeň krytí IP30 Stupeň ochrany – kód IK IK10 Teplotní rozsah použití, max. 90 °C Teplotní rozsah použití, min. -5 °C Transparentníní Ne Užitečný průřez 616 mm² Výška 24 mm Zachování funkčnosti Ano Způsob upevnění Děrování dna - Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

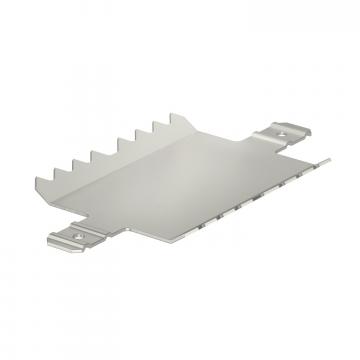

Spojka LKM SV30
LKM SV30 6247434 10 Kus

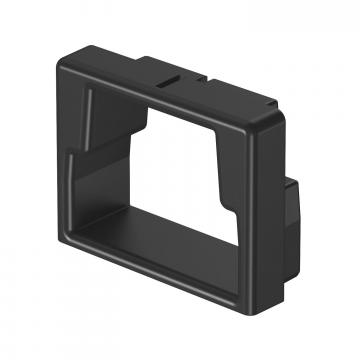

Ochranný kroužek hran KSR 20030, pro kanál LKM typu 20030
LKM KSR20030 6249744 5 Kus

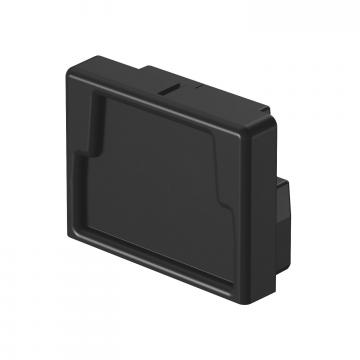

Koncový díl pro kanál pro ukládání vedení typu LKM 20030
LKM EK20030 6249774 5 Kus - Ke stažení
-
Datový list LKM20030FS / 6246974 , 0.21MB , pdfEU prohlášení o shodě LKM20030FS / 6246974 , 0.12MB , pdfUK - Prohlášení shody LKM20030FS / 6246974 , 0.09MB , pdfREACH Prohlášení o shodě LKM20030FS / 6246974 , 0.12MB , pdfRoHS Prohlášení o shodě LKM20030FS / 6246974 , 0.12MB , pdfSchvalovací značka Povolení značky VDE pro LKM , 0.15MB , pdfNávod k montáži LKM-Kanal , 0.77MB , pdf
