Kanál pro ukládání vedení, typ LKM 60100 2000 | 100 | 64 | | pásově zinkováno | Ocel

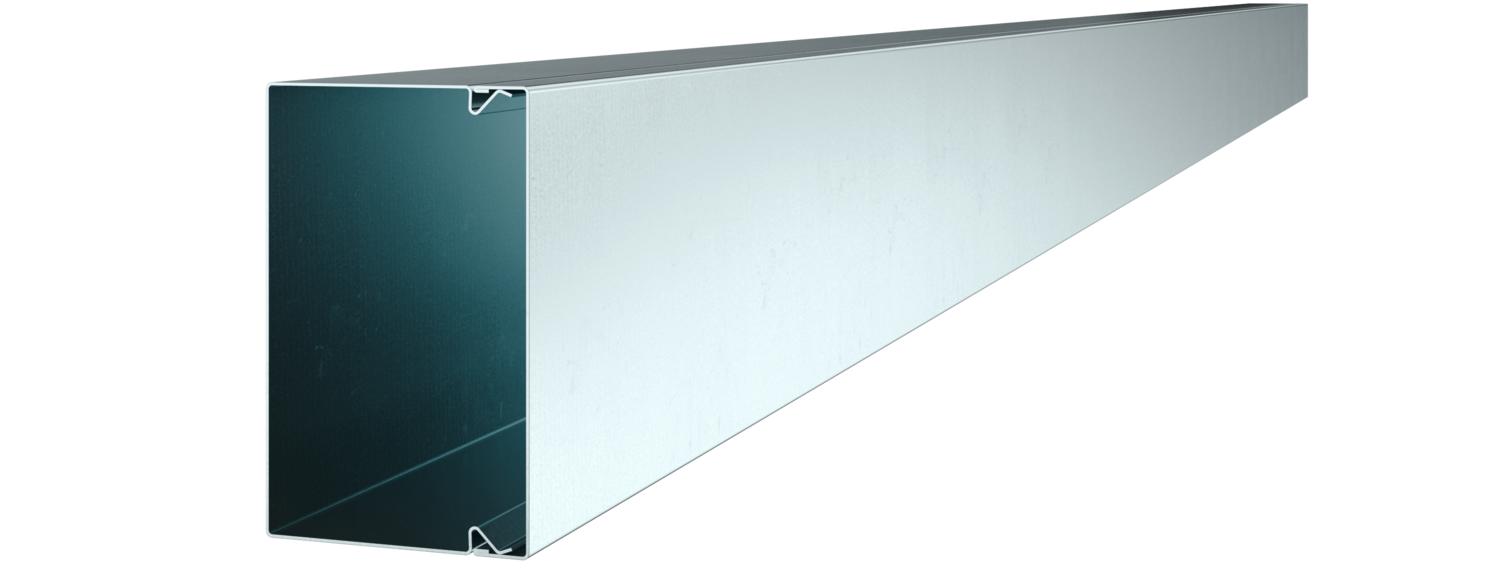

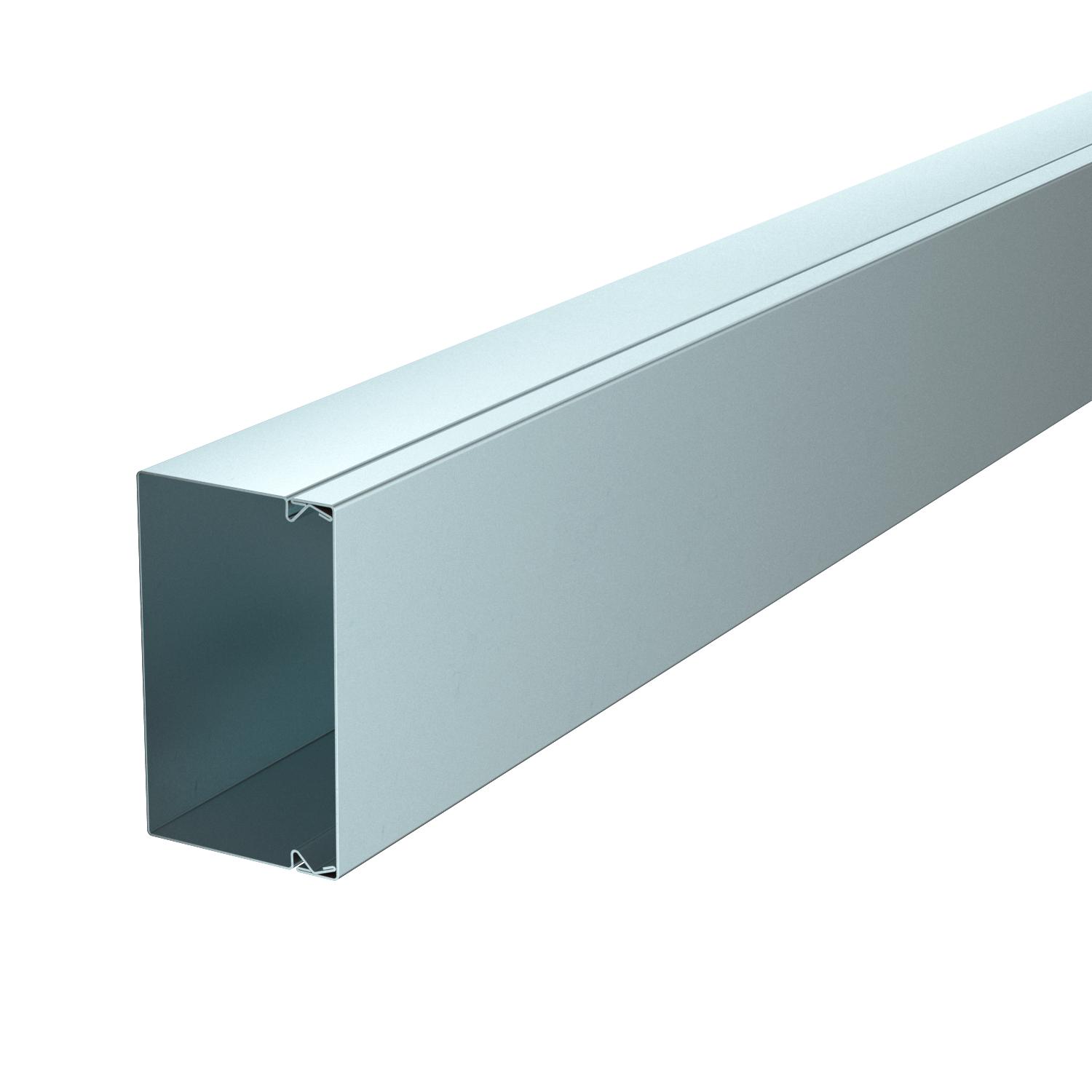

Kanál pro ukládání vedení, typ LKM 60100

Obj. č. 6247113 | EAN 4012196312139

Obj. č. / Typ

Délka	2000 mm

Šířka	100 mm

Výška	64 mm

Povrch

Materiál	Ocel

Popis výrobku

Popis výrobku

Vrchní a spodní díl kanálu s děrováním dna. Vyrovnání potenciálu mezi vrchním dílem a spodním dílem je zaručeno bez dalších pomůcek. Kabelové kanály LKM typu LKM 60100 jsou schváleny jako úložný systém s funkčností dle DIN 4102 část 12 a ČSN 73 0895. Dbejte na použití typů kabelů ověřených v těchto protipožárních systémech!

Na dně se nachází poutací otvor sloužící k uchycení přepážky.

Technické údaje

Technické údaje

Antibakteriální úprava	Ne
Barva	pozinkováno
Bez obsahu halogenů	Ano
CO2 stopa (GWP) od kolébky po bránu	0,2336 kg CO2e / 1 metr
Délka	2000 mm
Děrování dna	s děrováním dna
Dodání na roli	Ne
Kabelový úchyt	Ne
Kanálové spojky	Ne
Materiál	Ocel
Ochranná fólie	Ne
Počet nasaditelných přepážek	1
Počet vedení NYM 3 × 1,5 mm² Ø 10,5 mm (bez krabice)	36
Počet vedení NYM 3 × 2,5 mm² Ø 11,5 mm (bez krabice)	32

Počet vedení NYM 5 × 1,5 mm² Ø 12,0 mm (bez krabice)	32
Povrch	pásově zinkováno
Provedení víka, kanály pro ukládání vedení	Volný

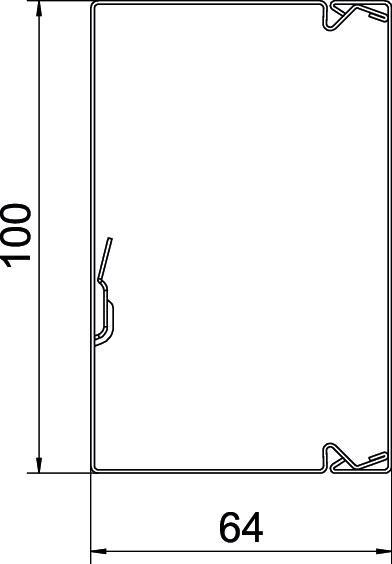

Rozměr	60x100x2000
Šířka	100 mm
Stupeň krytí	IP30
Stupeň ochrany – kód IK	IK10
Teplotní rozsah použití, max.	90 °C
Teplotní rozsah použití, min.	-5 °C
Transparentníní	Ne
Užitečný průřez	6038 mm²
Výška	64 mm
Zachování funkčnosti	Ano
Způsob upevnění	Děrování dna

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Povrch	Materiál	Obj. č.	Množství	Nejm. prod. jedn.
LKM60100FS	2000 mm	100 mm	64 mm	pásově zinkováno	Ocel	6247113	m	2 m
LKM60100RW	2000 mm	100 mm	64 mm	pásově zinkováno / plastový potah	Ocel	6248624	m	2 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

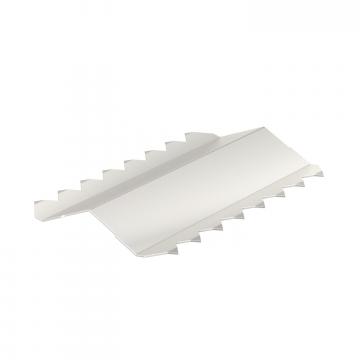

Spojka LKM SV60	LKM SV60	6247466	Kus	10 Kus

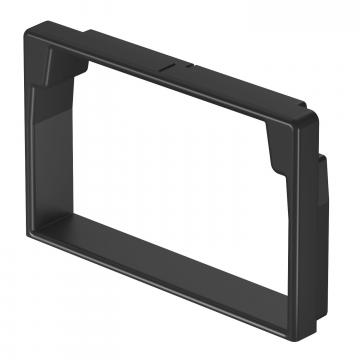

Ochranný kroužek hran KSR 60100, pro kanál LKM typu 60100	LKM KSR60100	6249754	Kus	5 Kus

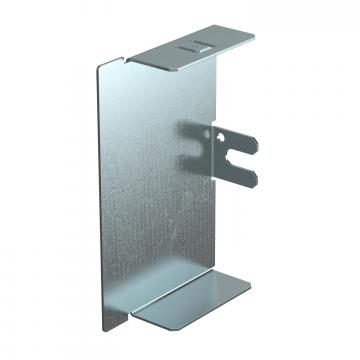

Koncový díl, pro kanál pro ukládání vedení typu LKM 60100	LKM E60100FS	6248306	Kus	10 Kus

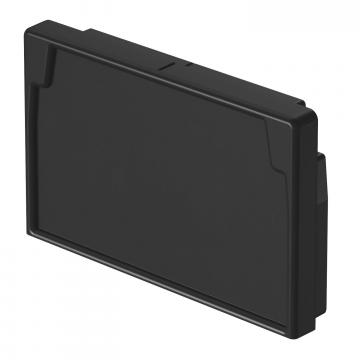

Koncový díl pro kanál pro ukládání vedení typu LKM 60100	LKM EK60100	6249784	Kus	5 Kus

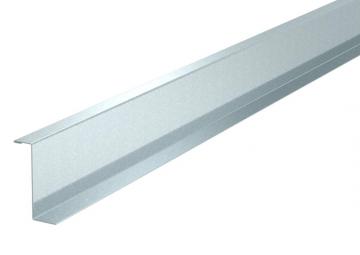

Přepážka LKM TWS55	LKM TWS55	6249876	m	2 m

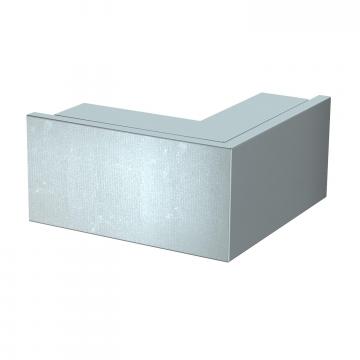

Vnější roh, pro kanál pro ukládání vedení typu LKM 60100	LKM A60100FS	6248063	Kus	1 Kus

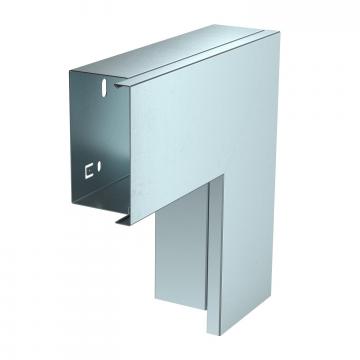

Plochý roh, pro kanál pro ukládání vedení typu LKM 60100	LKM F60100FS	6248004	Kus	1 Kus

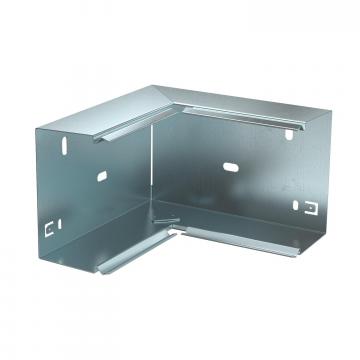

Vnitřní roh, pro kanál pro ukládání vedení typu LKM 60100	LKM I60100FS	6248144	Kus	1 Kus

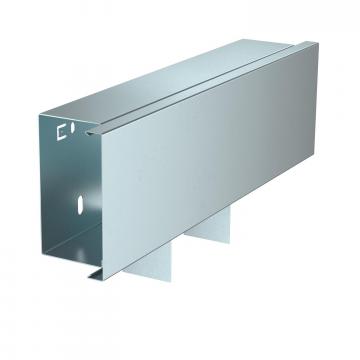

Díl T, pro kanál pro ukládání vedení typu LKM 60100	LKM T60100FS	6248209	Kus	1 Kus

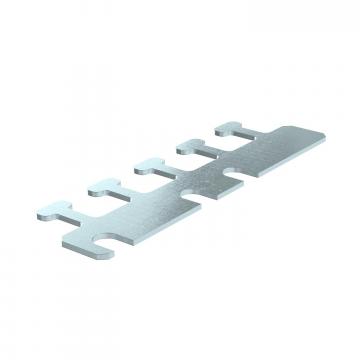

Držák vedení LKM pro kanály o šířce 100 mm	LKM Z100	6249922	Kus	10 Kus

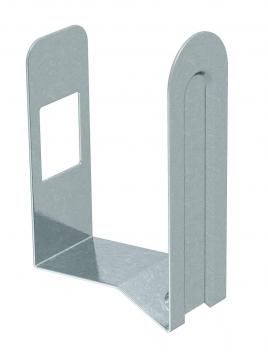

Kanálová spona LKM pro kanál o šířce 100 mm	LKM K80	6249884	Kus	20 Kus

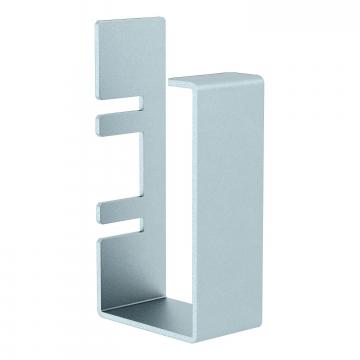

Kanálová spona LKM pro zachování funkčnosti E30–E90, pro kanál LKM typu LKM 60100	LKM KF60100	6249881	Kus	10 Kus
