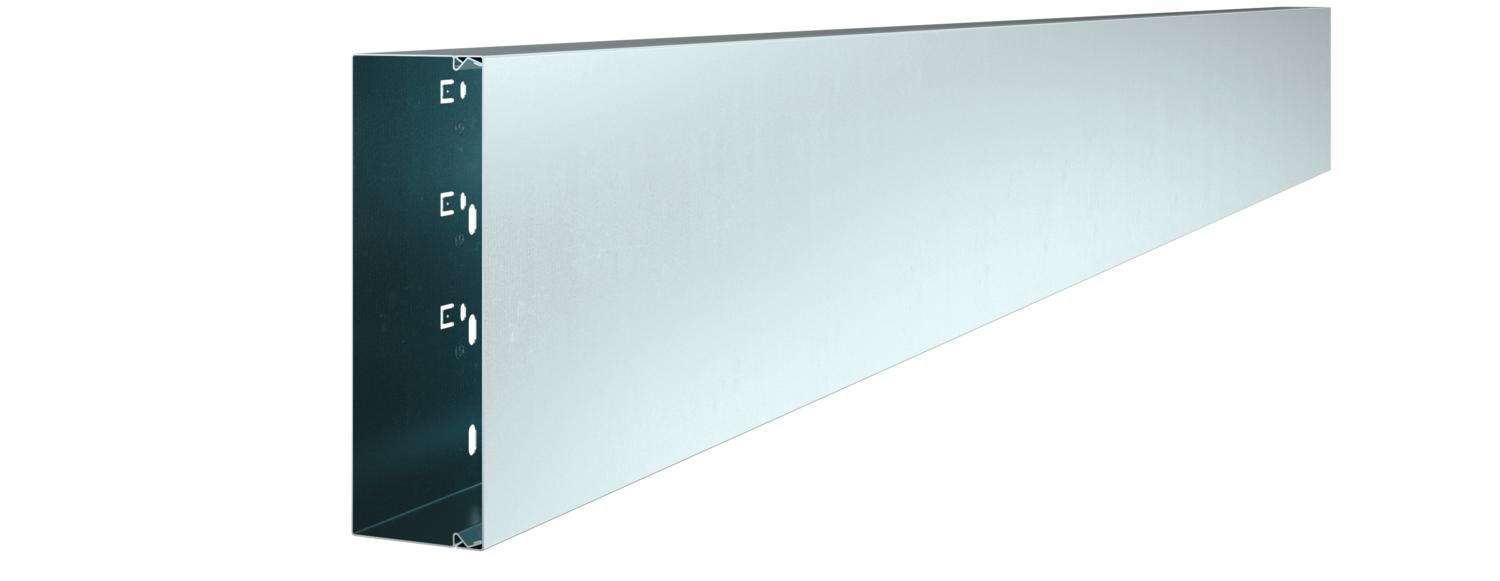

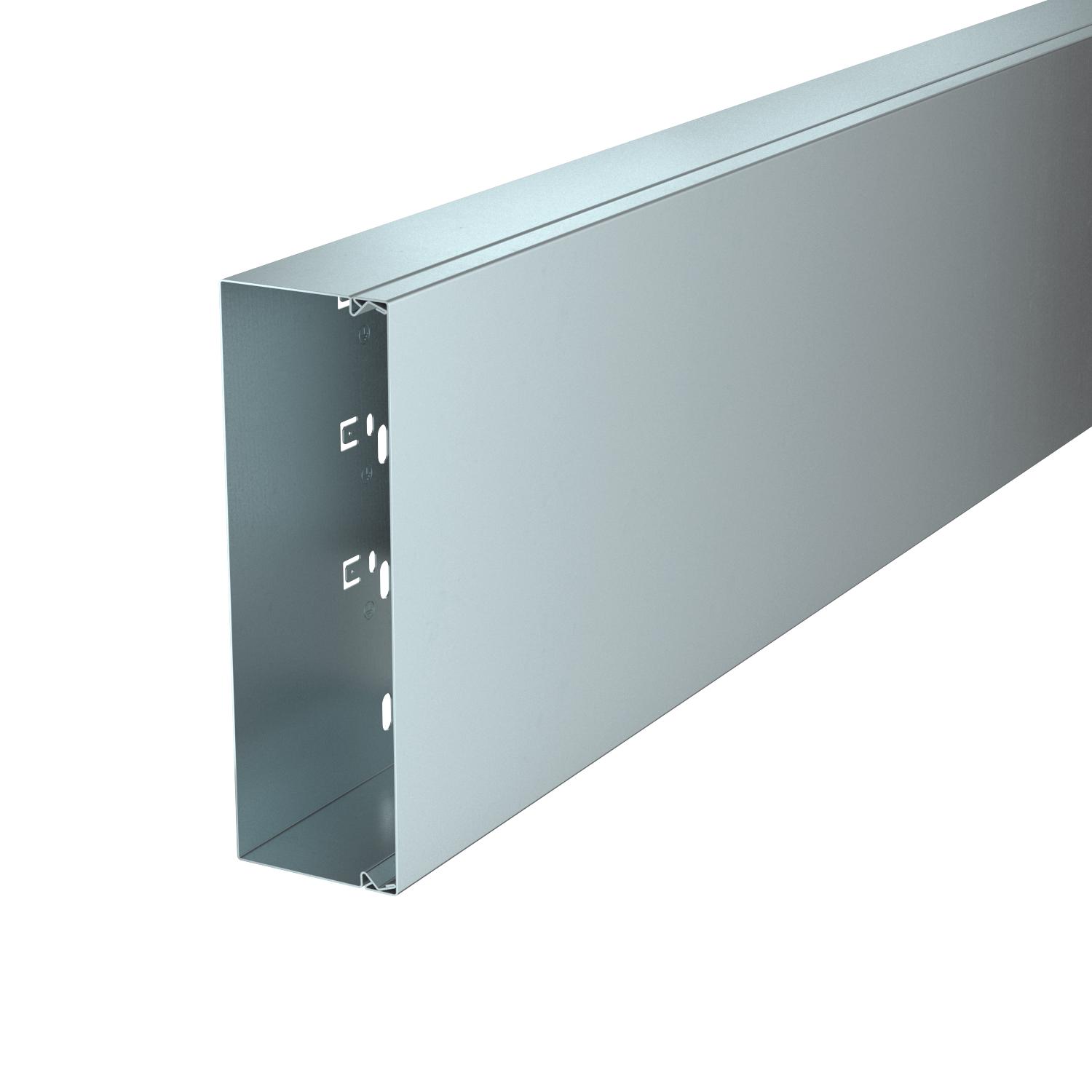

Kanál pro ukládání vedení, typ LKM 60200
Obj. č. 6247164 | EAN 4012196312252
- Popis výrobku
-
Popis výrobkuVrchní a spodní díl kanálu s děrováním dna.
Vyrovnání potenciálu mezi vrchním dílem a spodním dílem je zaručeno bez dalších pomůcek.
Na dně se nachází poutací otvor sloužící k uchycení přepážky.
V případě montáže na strop je nezbytné bezpodmínečně použít kanálové příchytky
-
- Technické údaje
-
Technické údaje

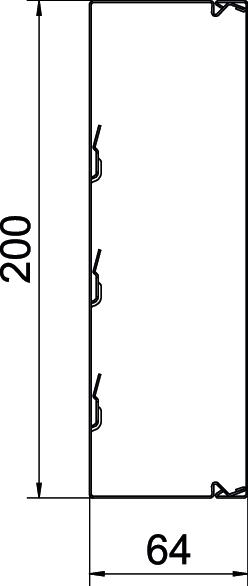

Antibakteriální úprava Ne Barva pozinkováno Bez obsahu halogenů Ano CO2 stopa (GWP) od kolébky po bránu 4,8696 kg CO2e / 1 metr Délka 2000 mm Děrování dna s děrováním dna Dodání na roli Ne Kabelový úchyt Ne Kanálové spojky Ne Materiál Ocel Ochranná fólie Ne Počet nasaditelných přepážek 3 Počet vedení NYM 3 × 1,5 mm² Ø 10,5 mm (bez krabice) 72 Počet vedení NYM 3 × 2,5 mm² Ø 11,5 mm (bez krabice) 68 Počet vedení NYM 5 × 1,5 mm² Ø 12,0 mm (bez krabice) 64 Povrch pásově zinkováno Provedení víka, kanály pro ukládání vedení Volný Rozměr 60x200x2000 Šířka 200 mm Stupeň krytí IP30 Stupeň ochrany – kód IK IK10 Teplotní rozsah použití, max. 90 °C Teplotní rozsah použití, min. -5 °C Transparentníní Ne Užitečný průřez 12257 mm² Výška 64 mm Zachování funkčnosti Ne Způsob upevnění Děrování dna - Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Spojka LKM SV60
LKM SV60 6247466 10 Kus

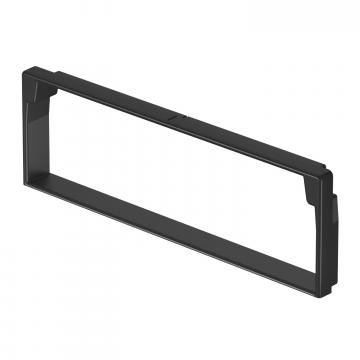

Ochranný kroužek hran KSR 60200, pro kanál LKM typu 60200
LKM KSR60200 6249758 5 Kus

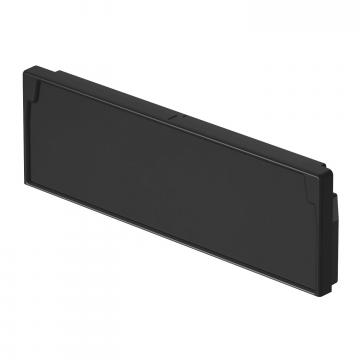

Koncový díl pro kanál pro ukládání vedení typu LKM 60200
LKM EK60200 6249788 5 Kus
Přepážka LKM TWS55
LKM TWS55 6249876 2 m

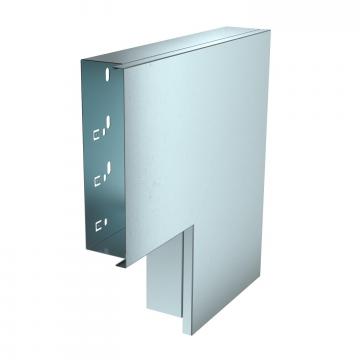

Plochý roh, pro kanál pro ukládání vedení typu LKM 60200
LKM F60200FS 6248020 1 Kus

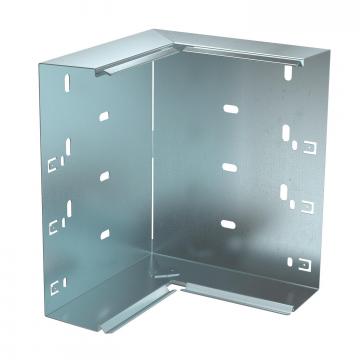

Vnitřní roh kanálu pro ukládání vedení typu LKM 60200
LKM I60200FS 6248160 1 Kus
Díl T, pro kanál pro ukládání vedení typu LKM 60200
LKM T60200FS 6248225 1 Kus

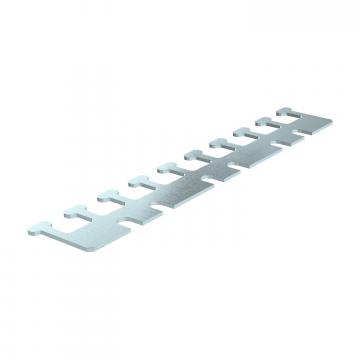

Držák vedení LKM pro kanály o šířce 200 mm
LKM Z200 6249981 10 Kus - Ke stažení
-
Datový list LKM60200FS / 6247164 , 0.23MB , pdfEU prohlášení o shodě LKM60200FS / 6247164 , 0.12MB , pdfUK - Prohlášení shody LKM60200FS / 6247164 , 0.09MB , pdfREACH Prohlášení o shodě LKM60200FS / 6247164 , 0.12MB , pdfRoHS Prohlášení o shodě LKM60200FS / 6247164 , 0.12MB , pdfSchvalovací značka Povolení značky VDE pro LKM , 0.15MB , pdfNávod k montáži LKM-Kanal , 0.77MB , pdf
