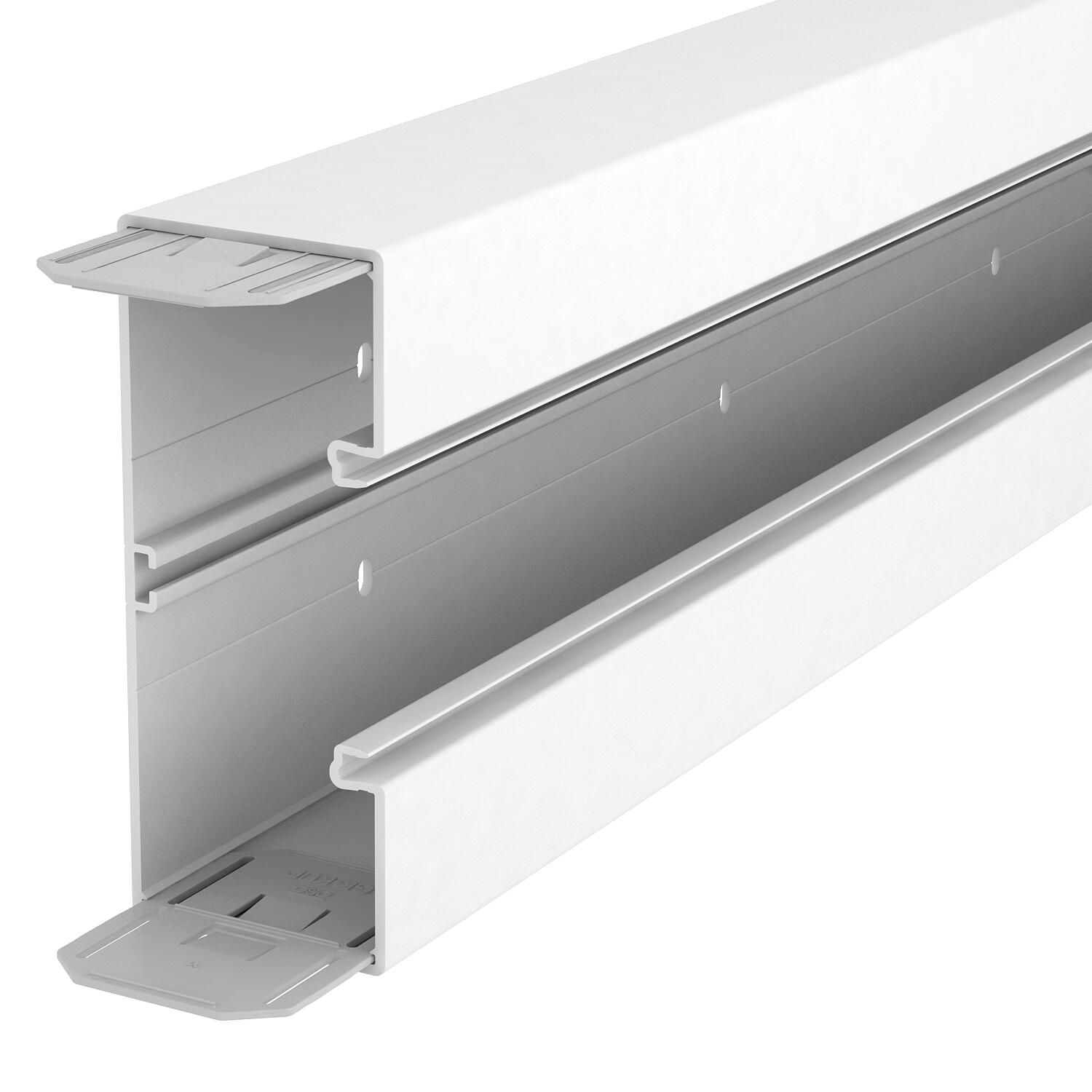

Kanál pro vestavbu přístrojů Rapid 80, šířka kanálu 170, výška kanálu 70, bezhalogenový 2000 | čistě bílá; RAL 9010

Kanál pro vestavbu přístrojů Rapid 80, šířka kanálu 170, výška kanálu 70, bezhalogenový

Obj. č. 6114300 | EAN 4012196451180

Obj. č. / Typ	6114300 / GKH-70170RW

Délka	2000 mm

Barva	čistě bílá; RAL 9010

Popis výrobku

Popis výrobku

Kanál pro vestavbu přístrojů GKH z bezhalogenového PC/ABS vhodný k montáži přímo na stěnu nebo na nástěnné konzoly. Upevnění se provádí pomocí pravidelného děrování v kanálu. Kanál pro vestavbu přístrojů GKH je vybaven k uchycení plastové přepážky profilem C na dně. Do přístrojových krabic řady 71GD... lze pomocí nosného kruhu a nosného třmenu instalovat všechny programy spínačů i instalační přístroje Modul 45. Rozměr systémového otvoru činí 76,5 mm. V závislosti na délce kanálu je na jedné straně předem namontován jeden pár spojek.

Vrchní díl se musí objednat samostatně.
Vrchní díly je nutno objednat zvlášť.

Technické údaje

Technické údaje

Antibakteriální úprava	Ne
Barva	čistě bílá; RAL 9010
Bez obsahu halogenů	Ano
Děrování dna	s děrováním dna
Hranatá konstrukce	Ano
Kabelový úchyt	Ne
Kanálové spojky	Ano
Materiál	Polykarbonát / akrylnitrilbutadienstyrol
Montážní děrování ve dně	Ano
Ochranná fólie	Ano
Odpovídá požadavkům ROHS	Ano
Počet nasaditelných přepážek	1
Počet vrchních dílů	1

Produktová řada	Rapid 80®
Provedení zadní stěny (vnitřní strana)	Průchozí profil C
Rozměr	70x170x2000
Šířka vrchního dílu	76,5 mm
Stupeň krytí	IP30
Stupeň ochrany – kód IK	IK08
symetrický	Ano
Teplotní rozsah použití, max.	90 °C
Teplotní rozsah použití, min.	-15 °C
Užitečný průřez	10100 mm²
Vrchní díl je součástí dodávky	Ne
Způsob montáže vrchních dílů	umístěný uvnitř

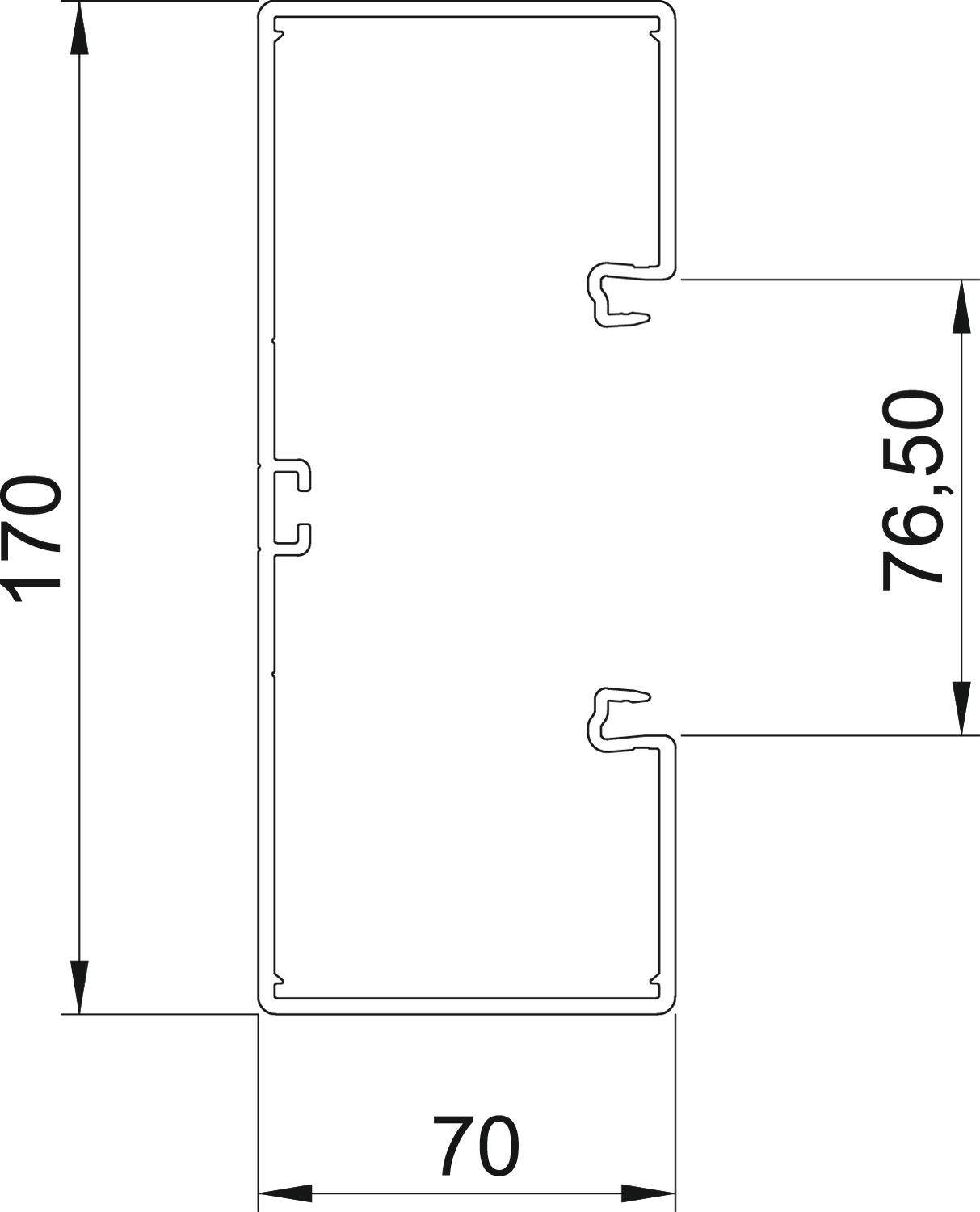

Rozměry

Délka	2000 mm
Šířka	170 mm

Výška	70 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	8,7003 kg CO2e / 1 metr
CO₂ Footprint (GWP)	8,7003 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Všechny typy

Všechny typy

Typ	Délka	Barva	Obj. č.	Množství	Nejm. prod. jedn.
GKH-70170RW	2000 mm	čistě bílá; RAL 9010	6114300	m	2 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Přístrojová krabice 71GD6, jednoduchá	71GD6	6288610	Kus	5 Kus
Přístrojová krabice 71GD7-2, dvojitá	71GD7-2	6288608	Kus	2 Kus
Odlehčení tahu 7ZE	7ZE	6288790	Kus	50 Kus

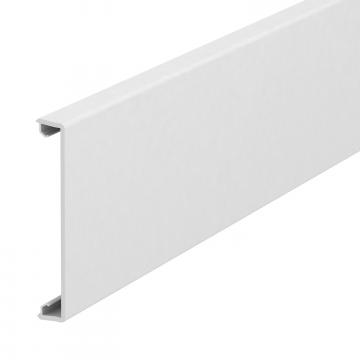

Vrchní díl kanálu, hladký	GKH-OTGRW	6114210	m	2 m

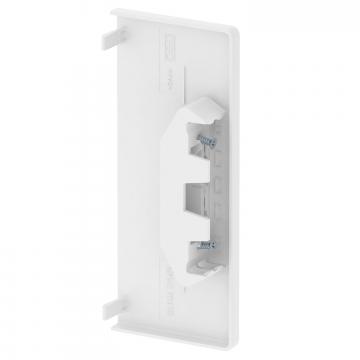

Koncový díl, pro kanál pro vestavbu přístrojů Rapid 80 typu GKH-70170	GKH-E70170RW	6114380	Kus	1 Kus

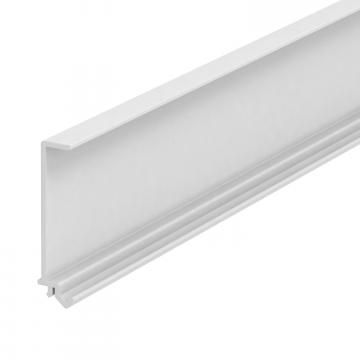

Přepážka GKH-TW70	GKH-TW70	6114290	m	2 m
Kryt vnitřního rohu, pro kanál pro vestavbu přístrojů Rapid 80 typu 70170	GK-IH70170RW	6274640	Kus	1 Kus

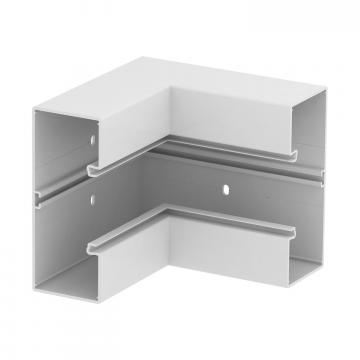

Vnitřní roh, pro kanál pro vestavbu přístrojů Rapid 80 typu GKH-70170	GKH-I70170RW	6114360	Kus	1 Kus
Kryt vnějšího rohu, pro kanál pro vestavbu přístrojů Rapid 80 typu 70170	GK-AH70170RW	6274610	Kus	1 Kus

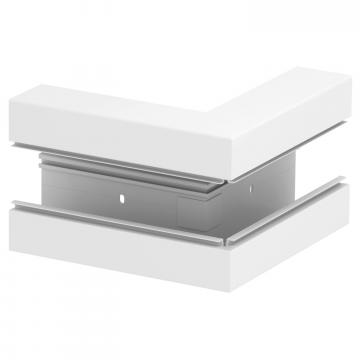

Vnější roh, pro kanál pro vestavbu přístrojů Rapid 80 typu GKH-70170	GKH-A70170RW	6114320	Kus	1 Kus

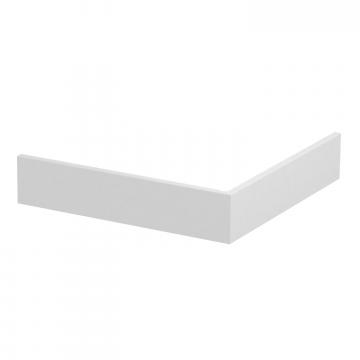

Vrchní díl vnějšího rohu, hladký	GKH-OTGARW	6114230	Kus	1 Kus
Kryt plochého rohu, pro kanál pro vestavbu přístrojů Rapid 80 typu 70170	GK-FH70170RW	6274620	Kus	1 Kus

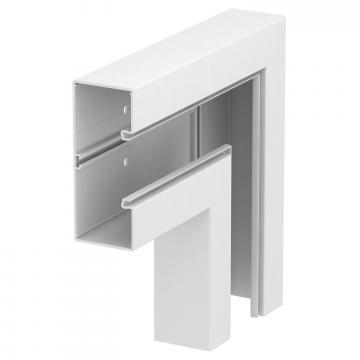

Plochý roh, pro kanál pro vestavbu přístrojů Rapid 80 typu GKH-70170	GKH-F70170RW	6114340	Kus	1 Kus

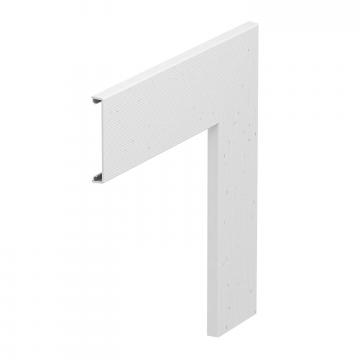

Vrchní díl plochého rohu, hladký	GKH-OTGFRW	6114250	Kus	1 Kus

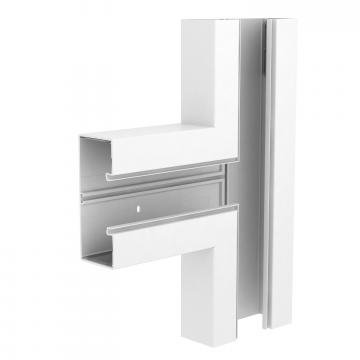

Díl T, pro kanál pro vestavbu přístrojů Rapid 80 typu GKH-70170	GKH-T70170RW	6114370	Kus	1 Kus
Kanálová spona KL80A	KL80A	6288640	Kus	20 Kus
Zásuvková jednotka AR45, dvojitá	SDE-RW D0RW2	6119407	Kus	1 Kus
