Koncová svorka s pružinou pro montáž FV modulu

Obj. č. 5901092 | EAN 4012197434373

Obj. č. / Typ

Výška

Pro min. výšku rámu

Popis výrobku

Popis výrobku

Koncová svorka s pružinou pro upevnění FV modulů k nosným profilům. Vhodná pro šířku výřezu 10 mm. Šroubové upevnění FV modulu imbusovým klíčem vel. 6.

Technické údaje

Technické údaje

Barva	ocelová
Hloubka	56 mm
Materiál	Nerez ocel, materiál 1.4307
Nastavitelný	Ne

Pro min. výšku rámu	25 mm
Provedení FV spojovacího a upevňovacího prvku	End terminal
Rozměr	56x46x48
With module earthing	Ne

Rozměry

Šířka	46 mm

Výška	46 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	0,578 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	0,578 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-21T00:00:00.000+0200

Declared Unit (LCA)	Množství
Declared Unit Quantity (LCA)	1

Všechny typy

Všechny typy

Typ	Výška	Pro min. výšku rámu	Obj. č.	Množství	Nejm. prod. jedn.
KLE F 25 A2	46 mm	25 mm	5901092	Kus	50 Kus
KLE F 30 A2	51 mm	30 mm	5901093	Kus	50 Kus
KLE F 35 A2	56 mm	35 mm	5901094	Kus	50 Kus
KLE F 40 A2	61 mm	40 mm	5901095	Kus	50 Kus

Ke stažení

Datový list KLE F 25 A2 / 5901092 , 0.19MB , pdf

Brožura Magic PV solution mounting systems , 2.70MB , pdf

Katalog Solutions for photovoltaic systems , 29.05MB , pdf

Stáhnout

Návod k montáži PV mounting systems Magic PV Flat Glue , 3.57MB , pdf

Stáhnout

Návod k montáži PV mounting systems Magic PV Flat Pro , 5.26MB , pdf

Stáhnout

Návod k montáži PV mounting systems Magic PV Flat Basic , 3.93MB , pdf

Stáhnout

Návod k montáži PV mounting systems Magic PV Field , 3.72MB , pdf

Stáhnout

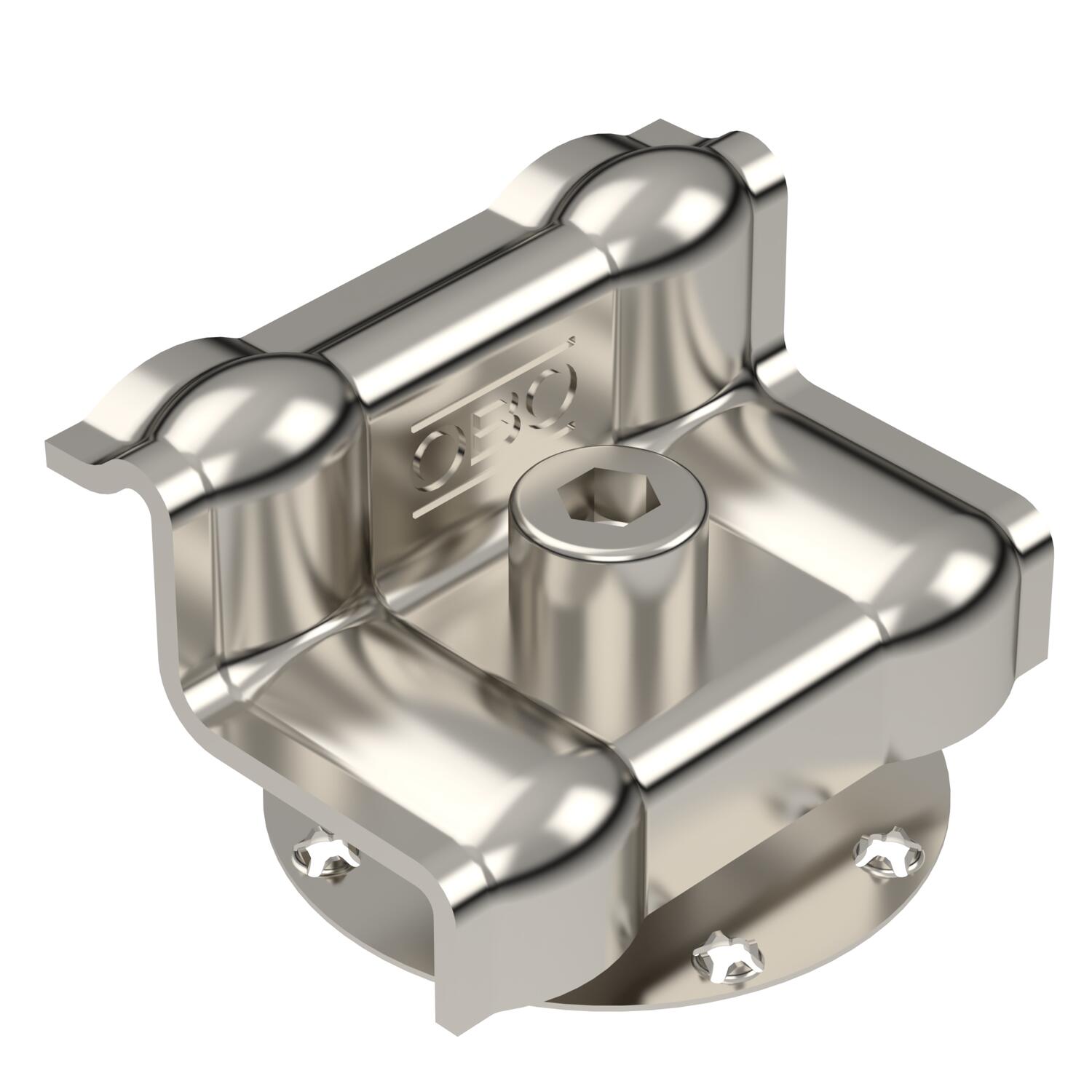

Výrobková grafika KLE F 25 A2 / 5901092, 94.12 kB, jpg

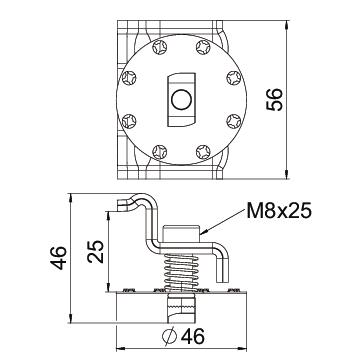

Rozměrový výkres KLE F 25 A2 / 5901092, 16.34 kB, jpg

Pro tento výrobek nejsou k dispozici žádné popisné texty
