Poznámka: Výroba tohoto výrobku bude ukončena.

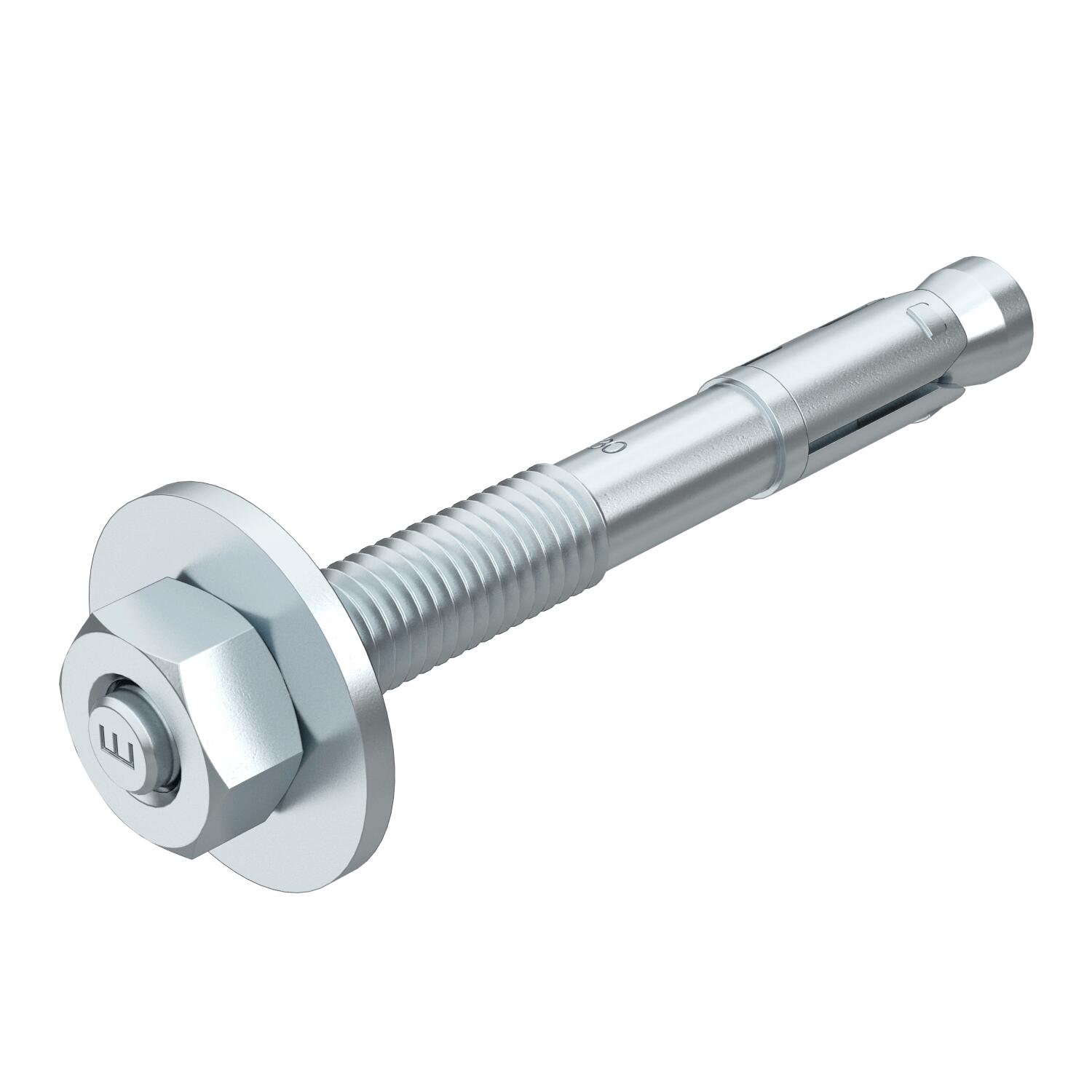

Kotva BZ-U G
Obj. č. 3498334 | EAN 4012196411856
- Popis výrobku
-
Popis výrobkuKotva BZ k ukotvení středně těžkých až těžkých zátěží do betonu s trhlinami i bez nich. Vysoké přípustné zatížení kombinuje s malou vzdáleností od okraje a malou vzdáleností os.
Evropské technické schválení ETA-99/0010, včetně charakteristických hodnot při působení požárem do doby požární odolnosti R 120.
Certifikace pro seismické události, kategorie C1 a C2.
Zkouška šokem od Federálního úřadu pro civilní ochranu, Bern, Švýcarsko.
-
- Technické údaje
-
Technické údaje
Atesty k dispozici Ano Dovolený zatěžovací rozsah tahové zóny 4,3 Druh závitu metrický ETA, hodnocení pro případ zemětřesení C1 a C2 Hloubka vrtaného otvoru 75 mm Materiál Ocel Metrický závit 10 Povrch Galvanicky pozinkováno Provedení k zatlučení Provedení kotvy/hřebíku/šroubů Rozpěrná hmoždinka Průměr vrtaného otvoru, min. 10 mm Rozměr M10x90mm Tloušťka upnutí 10 mm Upínací rozsah, max. 30 mm Upínací rozsah, min. 10 mm Závit M10 Rozměry

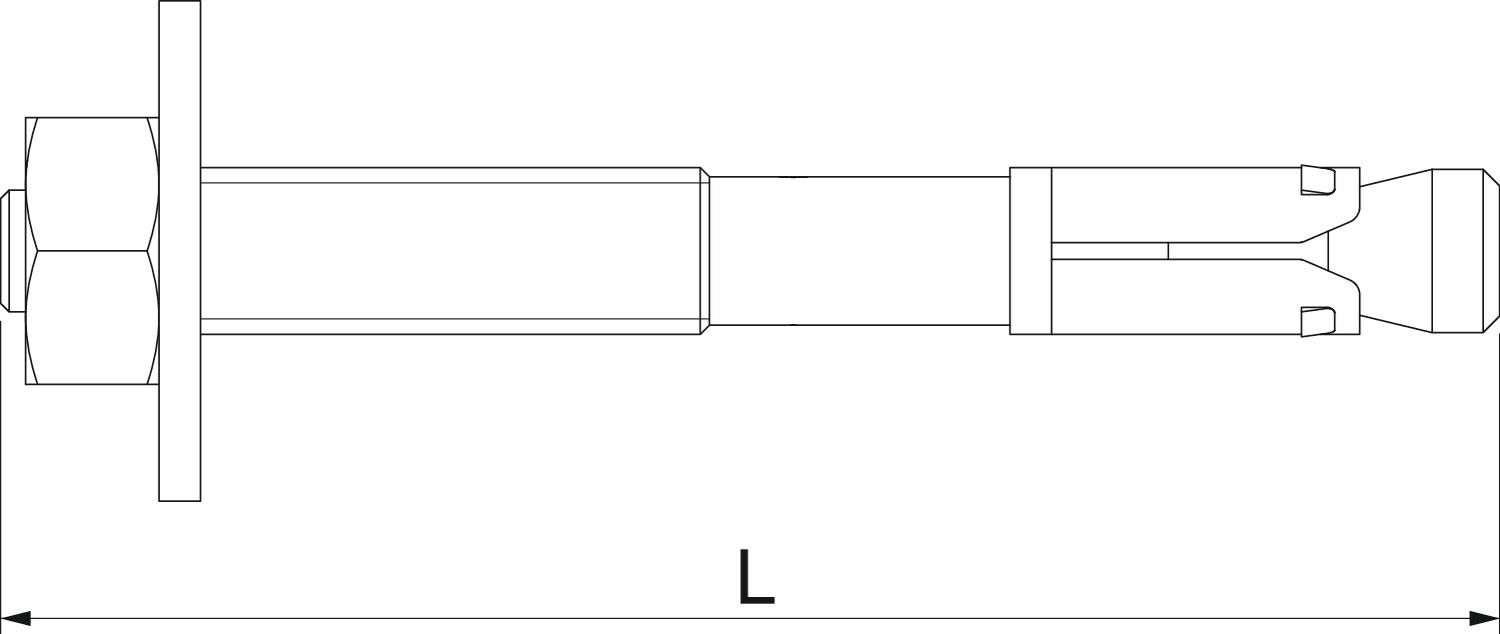

Délka 90 mm Rozměr L 90 mm - Všechny typy
- Ke stažení
-
Datový list BZ-U 10-10-30/90 / 3498334 , 0.16MB , pdfEU prohlášení o shodě BZ-U 10-10-30/90 / 3498334 , 0.29MB , pdfREACH Prohlášení o shodě BZ-U 10-10-30/90 / 3498334 , 0.12MB , pdfRoHS Prohlášení o shodě BZ-U 10-10-30/90 / 3498334 , 0.12MB , pdfPotvrzení o registraci Evropské technické schválení pro kotvu MKT BZ, BZ-IG , 0.13MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdfNávod k montáži Návod k montáži kotvy BZ; BZ-U , 0.98MB , pdf
