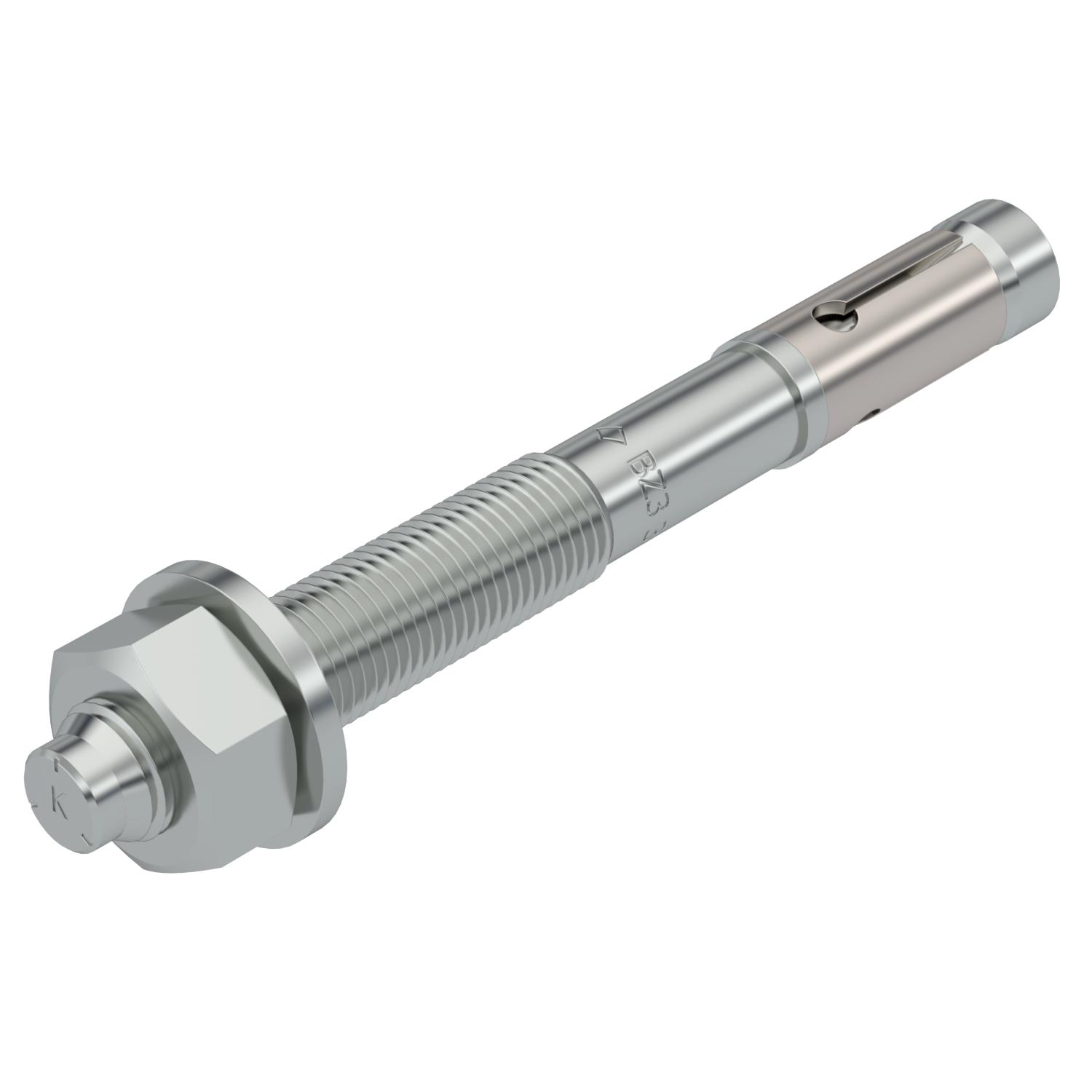

Kotva BZ3
Obj. č. 3498703 | EAN 4012197357597
- Popis výrobku
-
Popis výrobkuSvorníková kotva BZ3 pro kotvení středního až těžkého zatížení v trhlinovém nebo netrhlinovém betonu. Vhodné pro vysoké zatížení s malými vzdálenostmi od okraje a osy. K natlučení
Evropské technické posouzení ETA-19/0619, včetně charakteristických hodnot při požáru do doby požární odolnosti R 120.
Certifikace pro seismické události, kategorie C1 a C2.
Zkouška šokem od Federálního úřadu pro civilní ochranu, Bern, Švýcarsko.
* S velkou podložkou podle EN ISO 7093-1 (DIN 9021)
-
- Technické údaje
-
Technické údaje

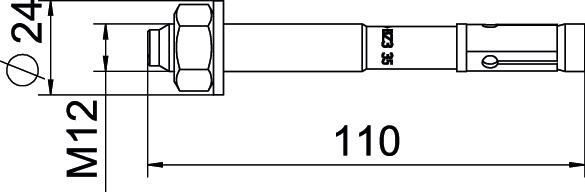

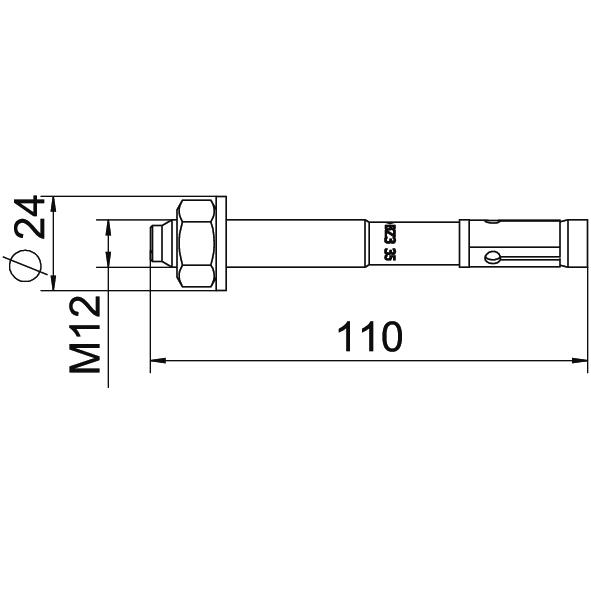

Atesty k dispozici Ano Barva pozinkováno Délka 110 mm Délka závitu 54 mm Druh závitu metrický ETA, hodnocení pro případ zemětřesení C1 a C2 Hloubka vrtaného otvoru 83 mm Materiál Ocel Metrický závit 12 Povrch Galvanicky pozinkováno Provedení k zatlučení Provedení kotvy Vnější závit Provedení kotvy/hřebíku/šroubů Rozpěrná hmoždinka Průměr vrtaného otvoru, min. 12 mm Rozměr M12x110 Rozměr L 110 mm Šroubový systém kotvy Vnější šestihran Třída protipožární ochrany podle EN 13501-2 ostatní Upevňovací přípravek kotvy Matice Upínací rozsah, max. 35 mm Velikost klíče 19 Závit M12 Závit, imperiální 7/16 palce Způsob montáže hmoždinky, kotvy Montáž se zasunutím kotvy předem - Všechny typy
-
Všechny typy
- Ke stažení
-
Datový list BZ3 12x110/0-35 / 3498703 , 0.15MB , pdfEU prohlášení o shodě BZ3 12x110/0-35 / 3498703 , 0.20MB , pdfREACH Prohlášení o shodě BZ3 12x110/0-35 / 3498703 , 0.12MB , pdfRoHS Prohlášení o shodě BZ3 12x110/0-35 / 3498703 , 0.12MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
