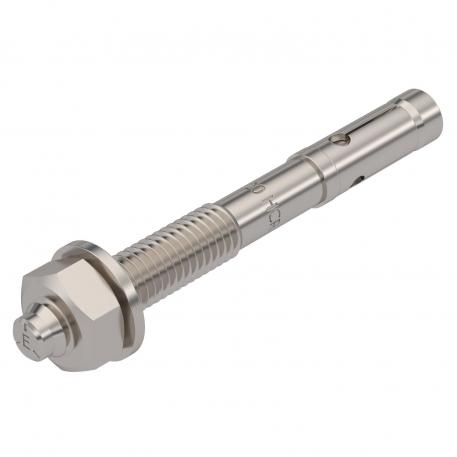

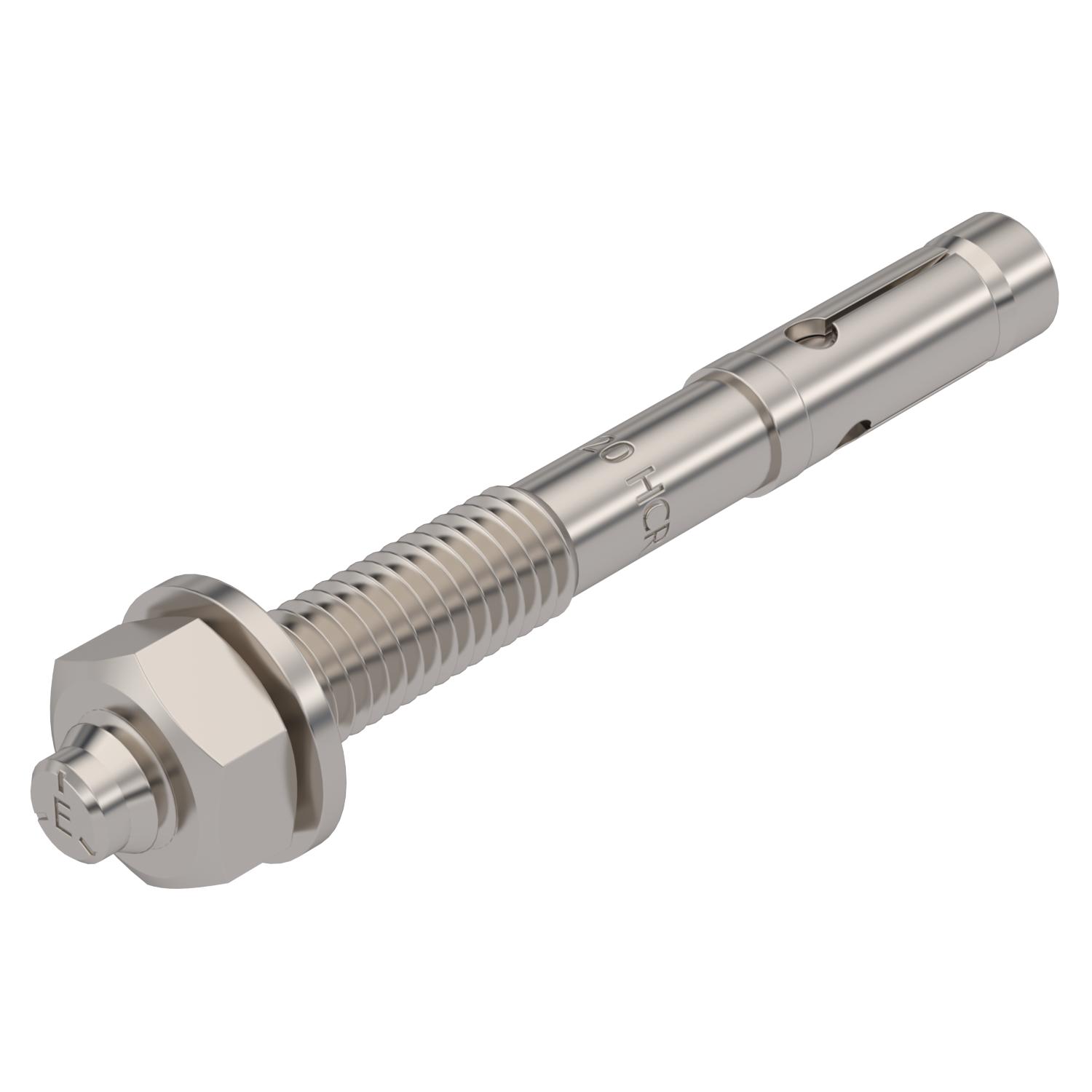

Kotva BZ3 A4
Obj. č. 3498716 | EAN 4012197357030
- Popis výrobku
-
Popis výrobkuSvorníková kotva BZ3 pro kotvení středního až těžkého zatížení v trhlinovém nebo netrhlinovém betonu. Vhodné pro vysoké zatížení s malými vzdálenostmi od okraje a osy. K natlučení
Evropské technické posouzení ETA-19/0619, včetně charakteristických hodnot při požáru do doby požární odolnosti R 120.
Certifikace pro seismické události, kategorie C1 a C2.
Zkouška šokem od Federálního úřadu pro civilní ochranu, Bern, Švýcarsko.
* S velkou podložkou podle EN ISO 7093-1 (DIN 9021)
-
- Technické údaje
-
Technické údaje

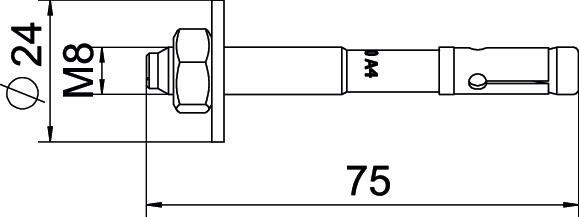

Barva ocelová Délka 75 mm Délka závitu 33 mm Druh závitu metrický ETA, hodnocení pro případ zemětřesení C1 a C2 Materiál Nerez ocel Metrický závit 8 Povrch Holé, dodatečně ošetřeno Provedení k zatlučení Provedení kotvy Vnější závit Provedení kotvy/hřebíku/šroubů Rozpěrná hmoždinka Průměr vrtaného otvoru, min. 8 mm Rozměr M8x75 Rozměr L 75 mm Šroubový systém kotvy Vnější šestihran Třída protipožární ochrany podle EN 13501-2 ostatní Upevňovací přípravek kotvy Matice Upínací rozsah, max. 20 mm Velikost klíče 13 Závit M8 Závit, imperiální 5/16 palce Způsob montáže hmoždinky, kotvy Montáž se zasunutím kotvy předem - Všechny typy
