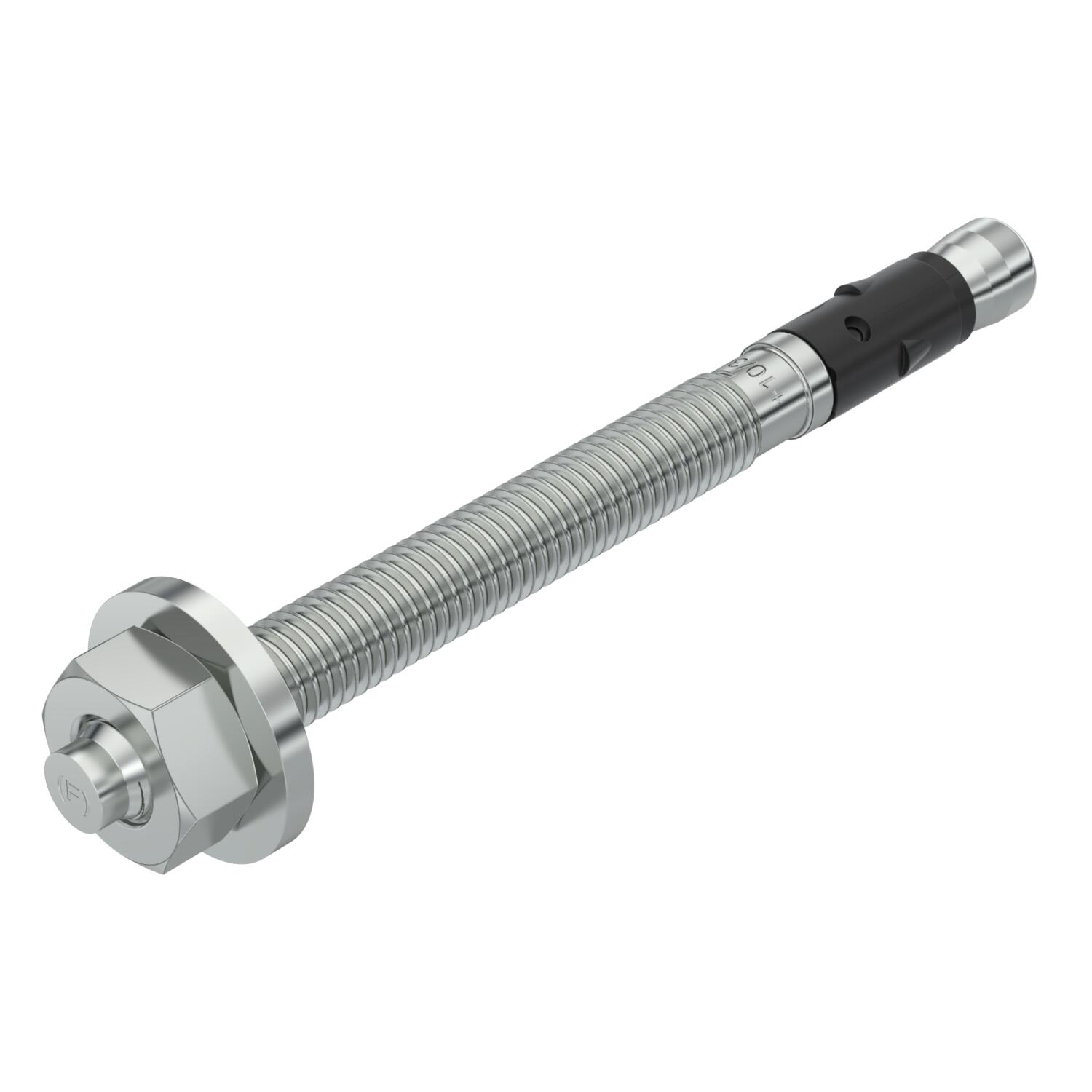

Kotva FAZ II P G
Obj. č. 3498914 | EAN 4012197507183
- Popis výrobku
-
Popis výrobkuKotva FAZ II Plus k ukotvení středně těžkých až těžkých zátěží do betonu s trhlinami i bez nich. Vhodná pro vysoké zatížení s malými vzdálenostmi od okraje a osy. K zatlučení.
Evropské technické schválení ETA-19/0520, včetně charakteristických hodnot při působení požáru do požární odolnosti R 120.
Průkaz způsobilosti při seismických vlivech, kategorie C1 a C2.
-
- Technické údaje
-
Technické údaje

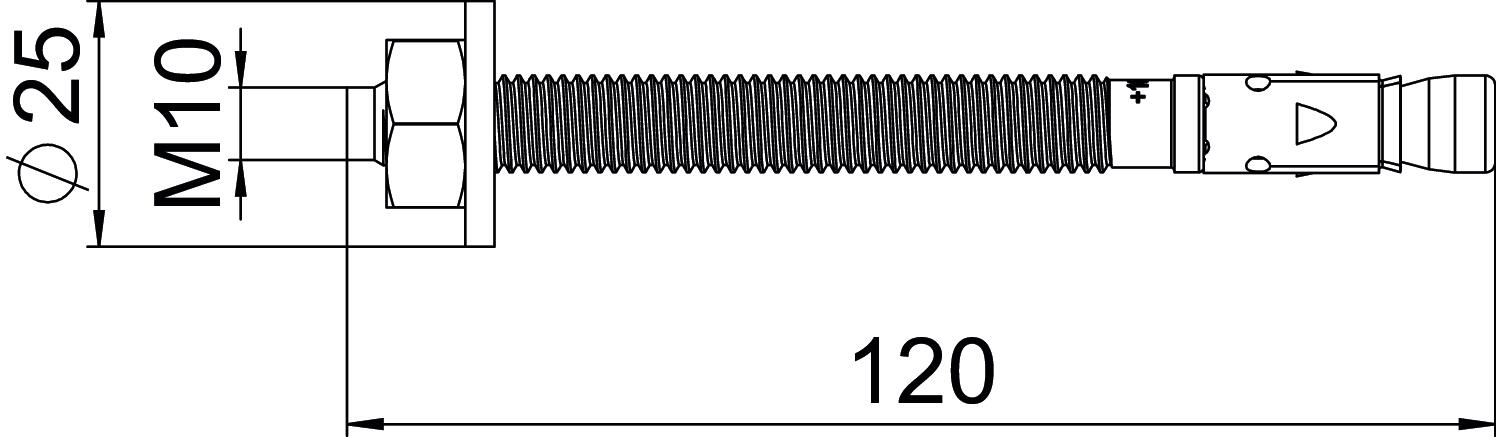

Atesty k dispozici Ano Barva pozinkováno Délka závitu 73 mm Druh závitu metrický ETA, hodnocení pro případ zemětřesení C1 a C2 Hloubka vrtaného otvoru 74,5 mm Materiál Ocel Metrický závit 10 Povrch Galvanicky pozinkováno Provedení k zasunutí Provedení kotvy Čep Provedení kotvy/hřebíku/šroubů Rozpěrná hmoždinka Průměr vrtaného otvoru, min. 10 mm Rozměr M10x115 Šroubový systém kotvy Vnější šestihran Tloušťka upnutí 30 mm Upevňovací přípravek kotvy Matice Upínací rozsah, max. 50 mm Upínací rozsah, min. 30 mm Velikost klíče 17 Závit M10 Způsob montáže hmoždinky, kotvy Montáž s prostrčením kotvy, Montáž se zasunutím kotvy předem, Montáž pomocí distančního prvku Rozměry
Délka 115 mm Rozměr L 115 mm - Všechny typy
-
Všechny typy
- Ke stažení
-
Datový list FAZIIPlus 10/30 / 3498914 , 0.16MB , pdfEU prohlášení o shodě FAZIIPlus 10/30 / 3498914 , 0.11MB , pdfProhlášení o vlastnostech FAZIIPlus 10/30 / 3498914 , 0.98MB , pdfEuropean Technical Assessments Bolt anchor FAZ II Plus , 1.21MB , pdfPro tento výrobek nejsou k dispozici žádné popisné texty
