Krabice do dutých stěn pro elektronické komponenty 61, vzduchotěsná
Obj. č. 2003826 | EAN 4012196865499
- Popis výrobku
-

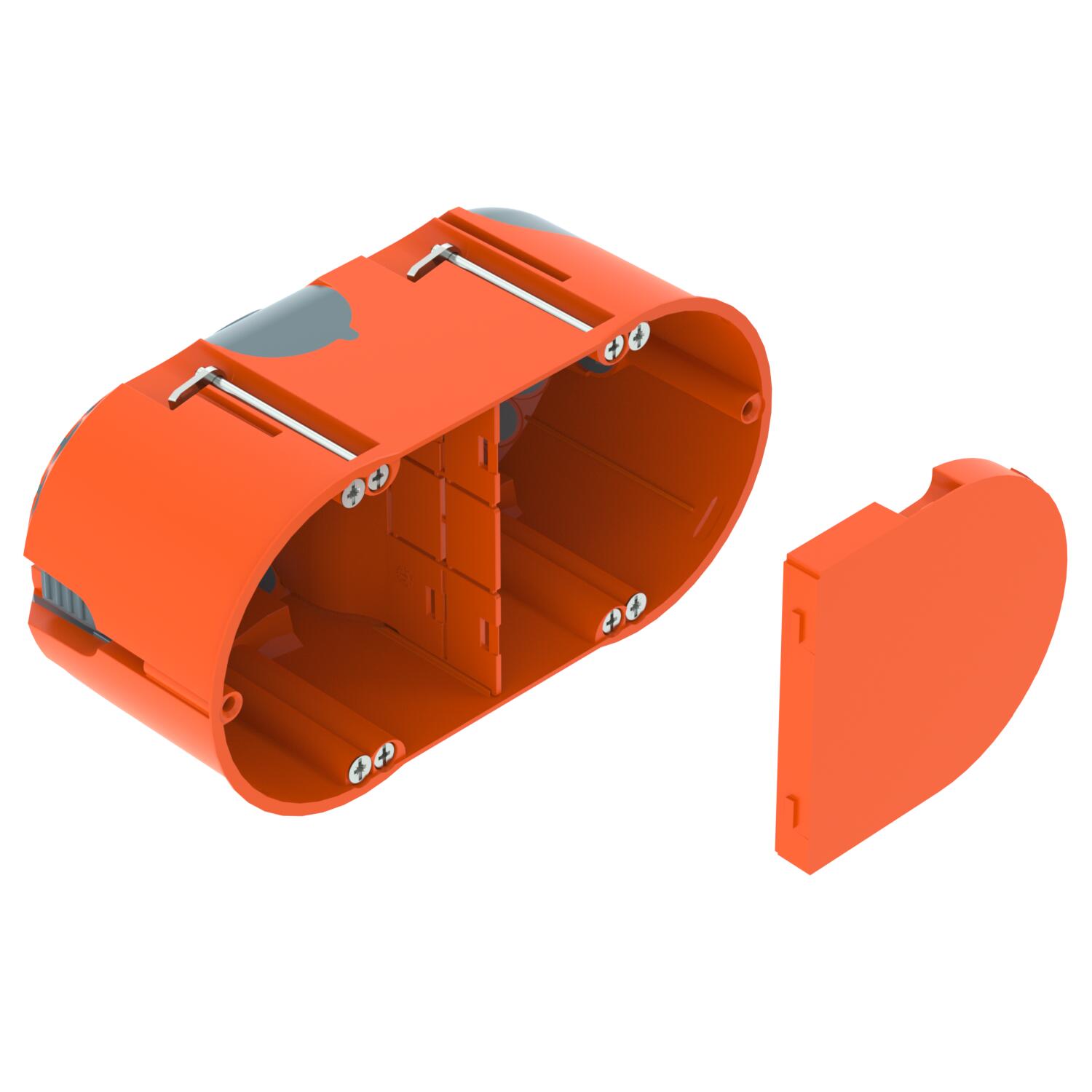

Popis výrobkuKrabice do dutých stěn pro elektronické komponenty s membránovými vývody, víkem a přepážkou, pro použití v dutých stěnách s montážní hloubkou nejméně 61 mm a tloušťkou desek 5–40 mm.
• 6 nálitků pro šrouby
• Přístrojové šrouby, upevňovací třmeny
• 4 kombi - otvory pro trubky Ø 20 a 25 mm
• 4 otvory pro vedení NYM 3 x 1,5 mm²
• 2 otvory pro vedení NYM 3 x 2,5 mm² nebo 5 x 1,5 mm²
• 2 otvory pro vedení NYM 5 x 2,5 mm² nebo 7 x 1,5 mm²
• Vzduchotěsné spojení s dalšími krabicemi prostřednictvím spojovacího prvku typu ZH 11-V
Otestováno podle EN 60670-1, EN 60670-22 a DIN 49073-1.
-
- Technické údaje
-
Technické údaje
Barva oranžová/šedá Bez obsahu halogenů Ano Druh průchodky pouzdra Vstupní membrána Jmenovité napětí 400 V Jmenovitý průřez, max. 2,5 mm² Jmenovitý průřez, min. 1,5 mm² Kombinované vývody Ø 20/25 mm 4 Materiál Polypropylén / termoplastický elastomer Nárazuvzdorný Ne odolné proti šíření plamene podle VDE 0471 / IEC 60695-2-11, zkušební teplota 850 °C Počet vložek 2 Počet vstupů 14 Pro průměr trubky 20/25 mm Průměr vyfrézovaného otvoru 68 mm Rozměr 142x71 Se šrouby Ano Spojovací nálitek Spojovací prvek Stupeň krytí IP30 Tvar oválný Upevnění přístrojů Šrouby Upevnění víka Naklapávací Vhodné pro tloušťku desky max. 40 mm Vhodné pro tloušťku desky min. 5 mm Vrchní díl oranžová Vstupy pro vedení 3 × 1,5 mm² 4 Vstupy pro vedení 3 × 2,5 mm² / 5 × 1,5 mm² 2 Vstupy pro vedení 5 × 2,5 mm² / 7 × 1,5 mm² 2 Vstupy pro vedení – malé napětí 2 Vzdálenost přístrojových šroubů 61 mm Vzduchotěsné Ano Rozměry

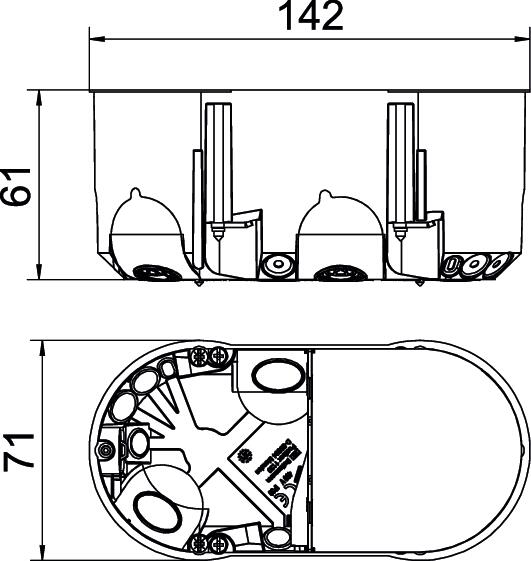

Délka 142 mm Šířka 71 mm Výška 61 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 0,2004 kg CO2e / 1 Kus CO₂ Footprint (GWP) 0,2004 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 - Všechny typy
